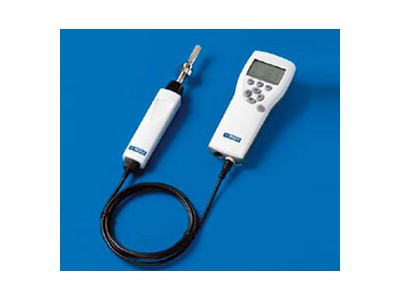

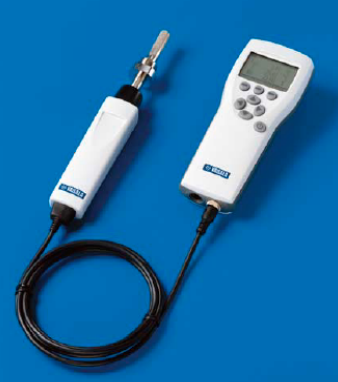

Vaisala維薩拉-DM70 手持式露點儀
維薩拉DRYCAP©手持式露點儀-DM70，為工業露點測量提供精確快速的測量，例如，壓縮空氣、金屬處理、塑 料干燥等。 維薩拉公司DRYCAP®手持式露點儀 -DM70可提供寬量程精確露點測量 。DM70的探頭可直接插人壓力管道 ，并快速從外界環境轉換到測量環境 。同時，傳感器具有抗凝露功能，因 此可以從高濕環境自恢復。 三種探頭型號 三種型號的探頭都具有自動校準功能 。
A、B型探頭用于常規應用。A型探 頭露點測量范圍是：-40?+60°C; B 型探頭露點測量范圍是：-60?+20° C；C型探頭用于SF6氣體露點測量， 最低露點可達-50°C。 B和C型探頭都帶有傳感器清除功 能。通過加熱和干燥傳感器，傳感器 清除功能加快了從外界環境到干燥環 境的露點測量響應速度。從而實現快 速現場露點測量。 專利的自動校準功能使維護工 作明顯降低。
- Vaisala維薩拉-DM70 手持式露點儀 產品說明
- ?用于工業現場檢查或校準 堅固、緊湊、小巧
- ?三種型號：精確露點測量范圍從-60OC 到+60°C
- ?維薩拉DRYCAP®傳感器具有專利保護的自動校準功能
- ?出色的長期穩定性，減少了維護工作 抗凝露
- ?清除功能s提高了傳感器的響應速度
- ?簡單易用的人機界面 可溯源到NIST （含測試證書）
- ?可進行數據記錄，并可通過MI70link 軟件將數據下載到機算機
- Vaisala維薩拉-DM70 手持式露點儀 產品說明
- ?維薩拉公司先進的DRYCAP®傳感 器確保提供可靠的、高性能的長 期穩定露點測量。使校準周期更 長，維護費用更低。維薩拉自動 校準程序在線工作，并根據校準 曲線修正任何干端漂移。儀表在 出廠前進行了校準，并帶有溯源 到國際標準的證書。
- ?簡單易用的操作界面 DM70有多種基于用戶界面的易于 操作的菜單和帶記錄數據功能的 清晰圖形LCD顯示。它還能作為 維薩拉公司的其它固定安裝的露 點變送器如DMT242. DMT142和 DMP248的輸出讀數的顯示表。
- ?多種輸出參DM7 0—次顯7K—個到三個公制或 非公制的參數。可以是圖形顯示 ，也可以是數字顯示。多種輸出 參數可選。同時，還可以提供模 擬輸出選項 MI70 link 軟件 基于 Windows® 的 MI70link 軟 件，可將DM70存儲的數據或?qū)?時測量數據傳輸?shù)綑C算計。 結構輕巧 小巧且堅固耐用的DM70是各種 應用的理想選擇。長效電池可 為各種現場應用提供充沛的電 能。
Vaisala維薩拉-DM70 手持式露點儀 測量參數
| DMP74A探頭 |
DMP74B、DMP74C（用于SF6） |
| 露點測量范圍（典型） |
-50…+60 °C |
露點測量范圍（典型） |
-70…+30 °C |
| 露點精度 |

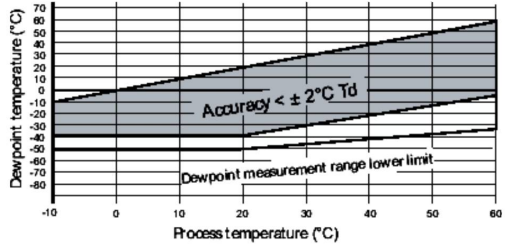

-40...+60 °C ±2 °C （如下圖） |
露點精度 |
-60…+20 °C ±2 °C （如下圖） |
 |
|
| 流量 |
0.2 m/s |
流量 |
0.2m/s |
| 壓力 |
1bar |
壓力 |
1bar |
| 露點轉換器 |
維薩拉DRYCAP®傳感器 |
露點轉換器 |
維薩拉DRYCAP®傳感器 |
| 露點轉換范圍（20bar到1bar）±2 °C精度時 |
-64 .... +60 ℃ |
露點轉換范圍（20bar到1bar）±2 °C精度時 |
-64 .... +60 ℃ |
| 溫度測量范圍 |
-10....+60 °C |
溫度測量范圍 |
-10....+60 °C |
| 溫度 +20 °C時精度 |
±0.2 °C |
溫度 +20 °C時精度 |
±0.2 °C |
| 電子部分典型溫度系數 |
±0.005 °C/°C |
電子部分典型溫度系數 |
±0.005 °C/°C |
| 溫度傳感器 |
Pt100 IEC751 1/3 class B |
溫度傳感器 |
Pt100 IEC751 1/3 class B |
| ppm 測量范圍 |
40...200 000 ppm |
ppm 測量范圍 |
40...200 000 ppm |
| ppm+20 °C時精度 |
RH < 5 % ±(0.025 %RH + 17.5%讀數) RH> 5 % ±(0.8 %RH + 2%讀數) |
ppm+20 °C時精度 |
<40 ppm時 ±(0.5 ppm + 25.4%讀數)> 40 ppm時 ±(7.3 ppm + 8.3% 讀數) |
| 溫度（兩個型號探頭） |
-10....+60 °C |
| 壓力 （兩個型號探頭） |
0...20 bar |
| 采樣流量 （兩個型號探頭） |
無影響 |
| 探頭材質（有氣部分） （三種型號探頭） |
不銹鋼（AISI 316L） |
| 傳感器 （三種型號探頭） |
燒結過濾器（AISI 316L）部件號：HM47280 |
| 機械鏈接 （三種型號探頭） |
G1/2 ISO2281- 螺紋 帶有密封圈（U-密封） |
| 外殼防護等級 （三種型號探頭） |
IP65 （NEMA 4） |
| 重量 （三種型號探頭） |
350克 |
| 探頭材質（有氣部分） （三種型號探頭） |
不銹鋼（AISI 316L） |
Vaisala維薩拉-DM70 手持式露點儀:采樣室技術指標
| DMT242SC |
采樣室 |
| 耐壓 |
10MPA |
| DMT242SC2 |
帶有快速接頭的采樣室 |
| 耐壓 |
4MPA |

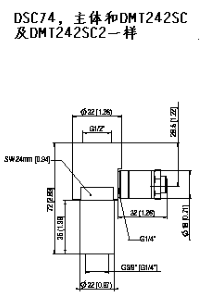

| DSC74 |
耐壓采樣室 |
| 耐壓 |
1MPA |
| DSC74B |
雙壓采樣室 |
| 耐壓 |
1MPA |
| DSC74C |
代有DMCOIL線圈的DSC74B |
| DMCOIL |
冷卻管 |
| 采樣室材料 |
AISI316不銹鋼 |
 |
 |
Vaisala維薩拉-DM70 手持式露點儀:DSS70A 采樣系統操作環境
| 適用氣體 |
空氣，氮氣和無毒，惰性氣體 |
| 露點范圍 |
-60° 環境溫度 |
| 輸入輸出接頭 |
1/4 SWAGELOK |
| 環境溫度 |
0...+40 |
| 帶有PTFE管（+20 °時）帶有不銹鋼管 |
+40° |
| 工作壓力 帶泵 |
0.6... 1.2bara |
| 工作壓力 不帶泵 |
0... 20 bara |
| 電池泵 工作時間 |
8小時（連續使用）可用DM70充電器充電 |
| 過濾器 |
7mm 在線過濾 1/4 連接頭SS-4F-7 |
| 材質 濕氣部分 |
不銹鋼 |
| 材質 便攜箱 |
ABS 塑料 |
| 便攜箱尺寸（長寬高） |
430 x 330 x 100 mm |
| 重量 |
5.5 公斤 |
