AHAI 2021 陣列信號采集儀

產品編號：	100158
產品：	AHAI 2021 陣列信號采集儀
品牌：	杭州愛華
型號：	Array
單價：	面議
最小起訂：	1 臺
供貨總量：	1 臺
貨源周期：	現貨
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2023-04-21 11:51

詳細說明

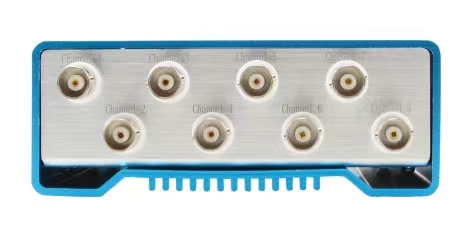

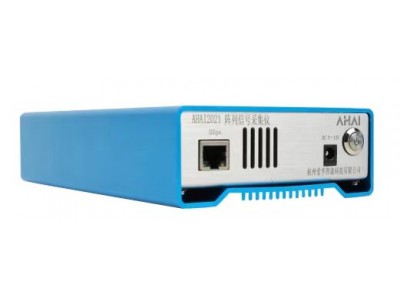

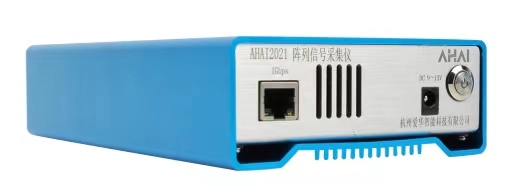

AHAI 2021

陣列信號采集儀

AHAI 2021型陣列信號采集儀是一款多通道聲學振動模擬信號采集設備。主要用于聲功率、聲陣列、振動模態分析等需要大量多個通道數據同步采集的場景。它具有即時可調的采樣頻率，良好的動態范圍，4~256任意通道數可任意配置。 1) 體積小、通道數量多、價格低 2) 模塊化設計、通道數量靈敏可配置 3) 支持與PC機一對多，多對多等網絡連接拓撲 4) 采樣頻率隨時可調 5) 多通道高精度同步采樣 6) 過載指示 7) 可以用于聲功率、聲陣列、振動模態分析等

AHAI 2021 動態信號采集儀優點

■ 高精度同步采樣

■ 模塊化設計

■ 多設備同時接入

■ 體積小、通道多

技術參數

最大輸入電壓	2V
頻率范圍	10 Hz~20 kHz（±0.1dB）
級線性范圍	>90dB
采樣頻率	16kHz~48kHz
通道一致性	幅度< 0.1dB，相位< 0.1度
前置級供電	18V2mA恒流源，可關
噪聲測量范圍（配-26dB的傳聲器）	126dB~30dB（A）
多設備在線	支持多設備同時接入
傳輸	千兆以太網數據傳輸
通道數	提供80-256通道的可拓展配置，最少8個通道，通道數可被8整除
外形尺寸	小尺寸為80通道以內用，大尺寸為80以上通道使用。小尺寸機箱外形不大于：（20014050）mm；大尺寸機箱外形不大于：(300200100) mm
工作條件	氣溫：-10 ℃～50 ℃ 相對濕度：25 %～90 % 氣壓：65 kPa～108 kPa
FFT	1.窗函數：矩形、梯形、三角、漢寧、漢明、布萊克曼窗、平頂窗 2.平均方式：指數平均、線性平均、恒誤差 3. jw計權：1/jω2 、1/jω、1、jω、jω2 （單 / 雙積分 / 微分） 4.頻率計權： A、C、Z 5.FFT 線數：65536、32768、16384、8192、4096、2048、1024、512、256 6.重疊率：0%，25%，50%，66.67%，75%和90% 7.FFT隨時間或者轉速變化的三維色譜圖
CPB	1.符合 GB/T 3241 1 級標準要求 2.帶寬（n = 1、3、6、12、24） 3.平均方式：指數平均、線性平均、恒誤差 4.CPB 隨時間或者轉速變化的三維色譜圖
Overall	1.符合 GB/T 3785 1 級標準要求 2.頻率計權：A、B、C、D、Z 3.平均方式：指數（F、S）、脈沖（I）、峰值（Peak）、線性（Leq） 4.積分平均時間：1s – 10000s 5.聲壓級隨時間變化曲線
