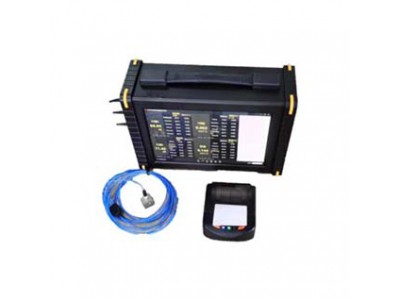

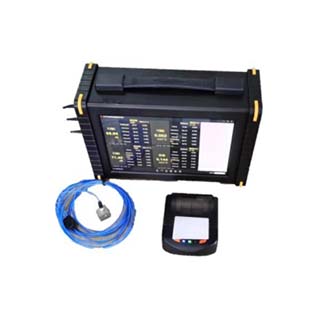

ACE1002 型多通道振動測定儀
ACE1002 型多通道振動儀是一款基于模擬采樣技術及數字信號處理技術的高性能振動測量平臺，可以同時進行 三軸向振動測量，提供實時的頻率計權及時間計權分析。可選配 6 通道同時測量，支持 2 路手傳振動測量或多點環 境振動測量。
ACE1002 型多通道振動測定儀 特性優點
- ● 大屏醒目顯示，實時掌控數據
- ● 全觸屏操作，簡便易用
- ● 寬量程、高精度，專業測量儀器
- ● 數據庫支持，查詢、索引數據方便
- ● 超大空間，存儲無憂
- ● 藍牙、wifi、USB 多接口支持，輕松數據共享
- ● 一鍵打印
ACE1002 型多通道振動測定儀 滿足標準
- ● GB/T 23716-2009 人體對振動的響應 測量儀器 （ISO 8041 , IDT）
- ● GB/T 3241—2010 電聲學 倍頻程和分數倍頻程濾波器（IEC 61260, MOD）
- ● GB/T 14790.1—2009 機械振動 人體暴露于手傳振動的測量與評價 第 1 部分：一般要求
- ● GB/T 14790.2—2014 機械振動 人體暴露于手傳振動的測量與評價 第 1 部分：工作場所測量實用指南
- ● GB/T 13441.1—2007 機械振動與沖擊 人體暴露于全身振動的評價 第 1 部分：一般要求
- ● GB/T 13441.2—2008 機械振動與沖擊 人體暴露于全身振動的評價 第 2 部分：建筑物內的振動
- ● GB/T 50355-2018 住宅建筑室內振動限值及其測量方法標準
- ● GB/T 50452-2008 古建筑防工業振動技術規范
- ● JGJ/T 170-2009 城市軌道交通引起建筑物振動與二次輻射噪聲限值及其測量方法標準
ACE1002 型多通道振動測定儀 技術參數
| 信號輸入插座 |
BNC 座和 LEMO 座 |
| 時間計權 |
并行（同時）Ｆ、Ｓ。F 檔時間常數為 1s、S 檔時間常數為 8s |
| 積分平均時間 |
1 秒到 24 小時可分檔設定或任意設定 |
| 主要測量指標 |
| 手傳振動 |
BL（帶限）計權與 Wh 計權的 1 s 和 8 s 線性及指數計權瞬時值積分時間內最大值、最小值、時間平均值，4h 等效值、8h 等效值。 |
| 全身振動 |
積分時間內最大值、最小值、時間平均值。均方差值、峰值、統計值。各頻率計權振級。各通道頻率計權組合總振級。 |
| 低頻振動 |
積分時間內最大值、最小值、時間平均值。30 個中心頻率點振級多通道計權組合總振級加速度值、速度值 |
| 量程增益 |
-20dB、0 dB、20 dB，誤差不大于 0.2 dB |
| 頻率范圍 |
| |
|
| 功能 |
頻率范圍及測量精度 |
| 全身振動測量 |
VLx-y/VLz ： —— 1.25 Hz～63 Hz(±1 dB) —— 1 Hz～80 Hz(±2 dB) Wb/Wc/Wd/We/Wj/Wk： —— 0.63 Hz～63 Hz(±1 dB) —— 0.315 Hz～125 Hz(±2 dB) —— 0.315Hz～250Hz(+2dB～-∞) Wm： —— 1.25Hz～63Hz(±1dB) —— 0.63Hz～125Hz(±2 dB) —— 0.315Hz～250Hz(+2dB～-∞) |
| 手傳振動測量 |
Wh ： —— 10 Hz～800 Hz(±1 dB) —— 5 Hz～1600 Hz(±2 dB) BL ： —— 12.5 Hz～630 Hz(±1 dB) —— 8 Hz～1000 Hz(±2 dB) |
| 低頻環境振動 |
0.315 Hz～250 Hz(±1 dB) |
| 顯示器 |
10.5 英寸電容觸屏 |
| 儲存 |
64G 固態硬盤 支持數據庫查詢、索引 |
| 打印機 |
支持藍牙打印機（自動配對）、串口打印機 |
| 輸出接口 |
3 個 USB3.0、無線 wifi、藍牙 |
| 外形尺寸（mm） |
300×110×210 |
| 質量 |
3kg |
| 傳感器參數 |
| 傳感器 |
用途 |
靈敏度 |
質量 |
尺寸（mm） |
| ACE8300 |
手傳振動測量 |
10mV/m·s-2 |
48 g |
20×20×20 |
| ACE8301(三軸向) |
環境振動測量、低頻 1/3 OCT 分析 |
45mV/m·s-2 |
900g |
80×80×75 |
| ACE8103（單軸向） |
環境振動測量、低頻 1/3 OCT 分析 |
50 mV/m·s-2 |
800 g |
60×60×60 |
| ACE8303 |
全身振動測量 |
20 mV/m·s-2 |
300g |
φ205×10 |
| 頻率計權 |
量程(dB) |
評價說明 |
| VLx-y |
60 ～ 176 |
全身水平 |
| VLz |
70 ～ 186 |
全身垂向 |
| Wb |
71 ～ 186 |
z 軸,座椅表面 |
| Wc |
68 ～ 184 |
x 軸,座椅-靠背 |
| Wd |
63 ～ 185 |
x,y 軸,座椅表面 |
| We |
60 ～ 169 |
rx,ry,rz 軸,座椅表面 |
| Wj |
78 ～ 186 |
垂直,臥姿(頭部) |
| Wk |
70 ～ 186 |
z 軸,座椅表面 |
| Wm |
60 ～ 181 |
建筑物 |
| Wh |
60 ～ 186 |
手臂 |
