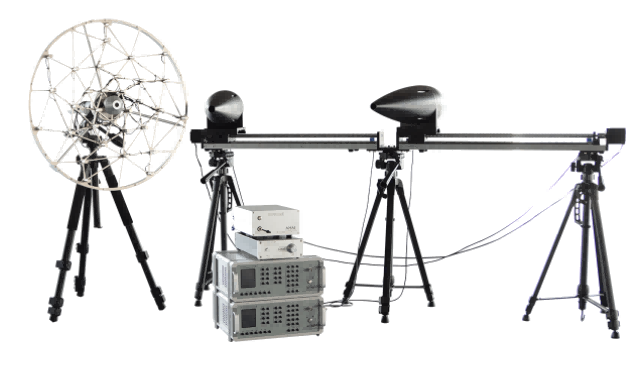

杭州愛華 AHAI 1012 聲源定位系統校準裝置
聲源識別定位系統，俗稱的聲學照相機，是基于傳聲器陣列測量技術， 以圖像方式顯示聲場及聲源在空間的分布，主要應用于噪聲源的識別與定位。 ?橫向空間分辨力：聲源定位系統在與聲陣列軸向垂直方向的空間分辨力， 通常用可分辨的兩聲中心之間的最小距離來表示。 ?主旁瓣抑制比： 聲源定位系統在對單聲源識別定位的成像區域內，主瓣與最大旁瓣的聲壓級之差。 ?定位誤差：聲源定位系統定位出的聲源位置與理論位置的偏差。
杭州愛華 AHAI 1012 聲源定位系統校準裝置 優點
杭州愛華 AHAI 1012 聲源定位系統校準裝置 主要性能指標
| 聲頻信號發生器 |
| 頻率范圍 |
10Hz – 20kHz |
| 頻率誤差 |
不超過±0.25% |
| 總失真 |
小于0.03% |
| 輸出穩定度 |
± 0.02 dB/h |
| 信號輸出路數 |
2 |
| 標準聲源 |
| 額定阻抗 |
6Ω |
| 額定輸入功率 |
15W |
| 最大長時輸入電壓 |
12Vrms |
| 基準聲壓級下失真 |
84dB，< 3% |
| 穩定性 |
優于 ±0.2dB |
| 聲壓級 |
大于70dB(1m處) |
| 功率放大器 |
| 最大輸出功率 |
25W/4Ω×2 |
| 頻率響應 |
10Hz～20kHz±0.2dB |
| 剩余噪音電壓 |
< 0.5mV（有效值） |
| 動態范圍 |
>90dB |
| 總諧波失真 |
< 0.5% |
| 計量特性 |
| 橫向空間分辨力 |
聲源定位系統在與聲陣列軸向垂直方向的空間分辨力， 通常用可分辨的兩聲中心之間的最小距離來表示。 |
| 主旁瓣抑制比 |
聲源定位系統在對單聲源識別定位的成像區域內，主瓣與最大旁瓣的聲壓級之差。 |
| 定位誤差 |
聲源定位系統定位出的聲源位置與理論位置的偏差。 |
配置介紹
| 產品名稱 |
數量 |
備注 |
| AHAI2034測試聲源 |
2個 |
含測試報告、功放線 |
| AHAI 2043型功率放大器 |
1臺 |
含檢驗證書、說明書、220V電源線1根1m BNC-BNC線 2根 |
| AHAI 4002型信號發生器 |
2臺 |
含測試報告、說明書、12V電源線、1.5m 串口線 |
| AHAI 2023多通道分析儀（2 通道） |
1套 |
含5m 串口線、電源線 |
| 精密直線型步進導軌 |
2套 |
含線纜 |
| 導軌控制模塊 |
1套 |
含12V電源線、5m USB延長線 |
| AHAI 8814三腳架 |
5個 |
3個作為聲源支架，2個2001支架 |
| 傳聲器夾具 |
2個 |
|
| AWA8736 U轉串密碼鎖 |
4根 |
|
| 聲源定位控制軟件 |
1套 |
軟件（安裝于電腦中） |
| USB HUB |
1個 |
|
| 聲源拉桿箱 |
1個 |
|
| 聲校準器 |
1只 |
|
