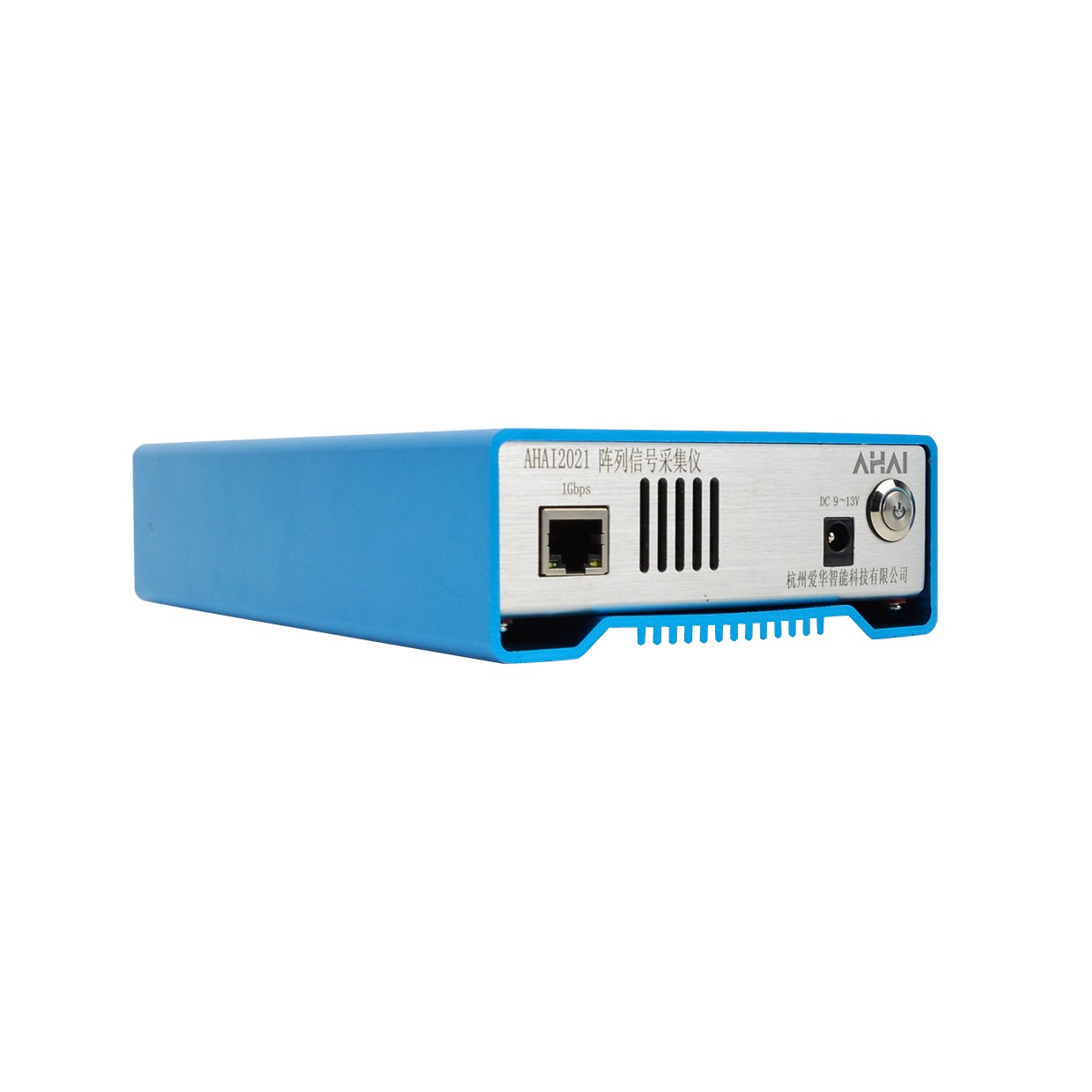

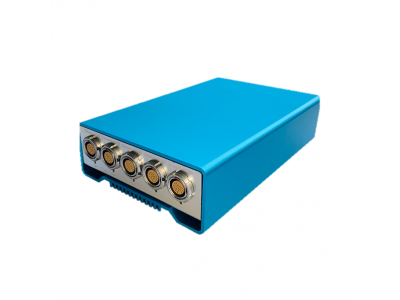

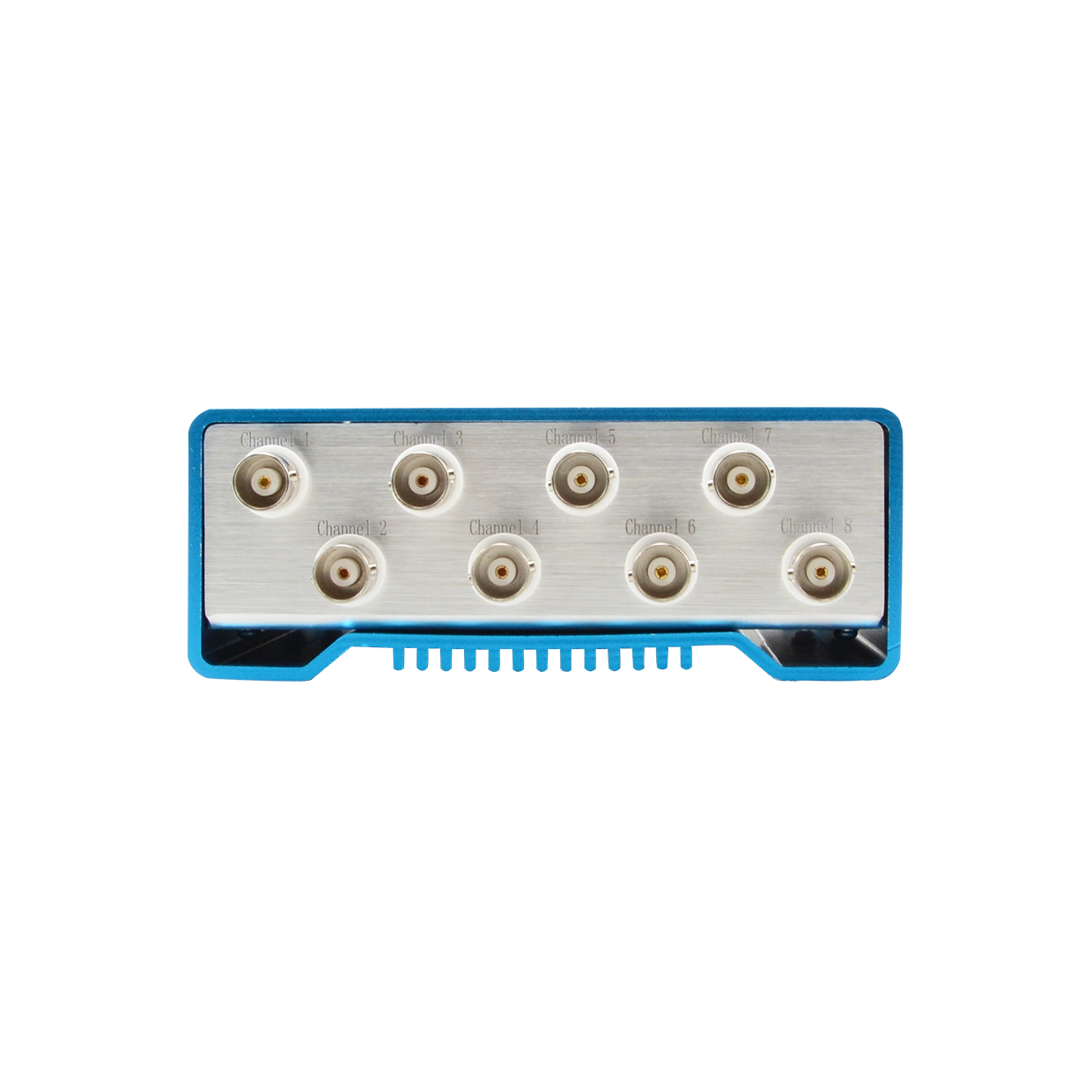

杭州愛華 AHAI2021 陣列信號采集儀
AHAI 2021型陣列信號采集儀是一款多通道聲學振動模擬信號采 集設備。主要用于聲功率、聲陣列、振動模態分析等需要大量 多個通道數據同步采集的場景。它具有即時可調的采樣頻率， 良好的動態范圍，4~256任意通道數可任意配置。 1) 體積小 、通道數量多、價格低 2) 模塊化設計、通道數量靈敏可配置 3) 支持與PC機一對多，多對多等網絡連接拓撲 4) 采樣頻率隨 時可調 5) 多通道高精度同步采樣 6) 過載指示 7) 可以用于 聲功率、聲陣列、振動模態分析等
杭州愛華 AHAI2021 陣列信號采集儀 優點
杭州愛華 AHAI2021 陣列信號采集儀 技術參數
| 最大輸入電壓 |
2V |
| 頻率范圍 |
10 Hz~20 kHz（±0.1dB） |
| 級線性范圍 |
>90dB |
| 采樣頻率 |
16kHz~48kHz |
| 通道一致性 |
幅度< 0.1dB，相位< 0.1度 |
| 前置級供電 |
18V2mA恒流源，可關 |
| 噪聲測量范圍（配-26dB的傳聲器） |
126dB~30dB（A） |
| 多設備在線 |
支持多設備同時接入 |
| 傳輸 |
千兆以太網數據傳輸 |
| 通道數 |
提供80-256通道的可拓展配置，最少8個通道，通道數可被8整除 |
| 外形尺寸 |
小尺寸為80通道以內用，大尺寸為80以上通道使用。
小尺寸機箱外形不大于：（200*140*50）mm；
大尺寸機箱外形不大于：(300*200*100) mm |
| 工作條件 |
氣 溫：-10 ℃～50 ℃
相對濕度：25 %～90 %
氣 壓：65 kPa～108 kPa |
| FFT |
1.窗函數：矩形、梯形、三角、漢寧、漢明、布萊克曼窗、平頂窗
2.平均方式：指數平均、線性平均、恒誤差
3. jw計權：1/jω2 、1/jω、1、jω、jω2 （單 / 雙積分 / 微分）
4.頻率計權： A、C、Z
5.FFT 線數：65536、32768、16384、8192、4096、2048、1024、512、256
6.重疊率：0%，25%，50%，66.67%，75%和90%
7.FFT隨時間或者轉速變化的三維色譜圖 |
| CPB |
1.符合 GB/T 3241 1 級標準要求
2.帶寬（n = 1、3、6、12、24）
3.平均方式：指數平均、線性平均、恒誤差
4.CPB 隨時間或者轉速變化的三維色譜圖 |
| Overall |
1.符合 GB/T 3785 1 級標準要求
2.頻率計權：A、B、C、D、Z
3.平均方式：指數（F、S）、脈沖（I）、峰值（Peak）、線性（Leq）
4.積分平均時間：1s – 10000s
5.聲壓級隨時間變化曲線 |
