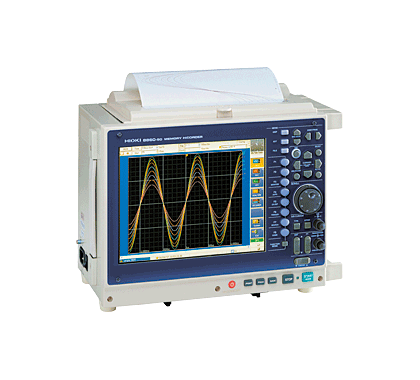

日本日置 8861-50存儲記錄儀
做為示波器,做為數據記錄儀,適用在各種場合進行數據采集和記錄。
· 工作速度比以前機型提高3倍
· 最大64通道/128通道的多通道數據采集(使用8958掃描單元)
· 20MS/s的高速采樣讀取
· 搭載了LAN/USB/PC卡槽等各種接口
有豐富的溫度、FFT、應變、F/V、電荷等輸入單元溫度僅8860-50，8861-50本機不能使用，請將另外選購的輸入單元裝在本機上一起使用。
*無論何種情況，都需要1種內存擴展板。8861-50同種類的需2塊，訂貨時請指定。
基本參數
日本日置 8861-50存儲記錄儀
| |
8860-50
|
8861-50
|
|
單元
|
最大4單元
|
最大8單元
|
|
輸入通道數
|
16個模擬通道+16個邏輯通道
64個模擬通道+16個邏輯通道 （使用8958）
|
32個模擬通道+16個邏輯通道
128個模擬通道+16個邏輯通道 （使用8958）
|
|
測量量程
（20格f.s.）
|
5mV～20V/格, 12檔量程（使用8956）
分辨率：量程的1/100
|
5mV～20V/格, 12檔量程（使用8956）
分辨率：量程的1/100
|
|
最大輸入電壓
|
DC 400V（使用8956時）
|
DC 400V（使用8956時）
|
|
頻率特性
|
DC～10MHz（使用8956時）
|
DC～10MHz（使用8956時）
|
|
電源供應
|
AC 100～240V, 50/60Hz
（不使用打印單元時最大220VA）
DC 12V系（9684裝著時）
|
AC 100～240V, 50/60Hz
（不使用打印單元時最大280VA）
DC 12V系（9684裝著時）
|
|
體積及重量
|
330W × 250H × 184.5Dmm
8kg（不使用打印單元時）
|
330W × 250H × 284.5Dmm
10.5kg（不使用打印單元時）
|
|
存儲功能的時間軸
（使用存儲功能時）
|
5μs ～5分鐘／格, 26檔量程,
采樣速度:
固定:時間軸量程的1/100，
任意: 外部采樣以采樣周期來設定時間軸可設定2系統的采樣速度
|
|
測量功能
|
存儲 (高速記錄), 記錄(實時記錄), 存儲和記錄 (實時記錄+高速記錄), FFT (頻率分析), 實時保存功能 (可將數據實時保存保存在媒體)
|
|
內存容量
|
模擬12bit × 32MW/ch (1ch 在 8860-50, 2ch 在 8861-50) ～ 2MW/ch (16ch 在 8860-50, 32ch 在 8861-50) *可擴展至32倍.(使用內存擴展板選件)
|
|
保存媒體
|
PC卡TYPE II槽× 2（標準）, 硬盤（內存選件）
|
|
記錄紙
|
[打印單元-選件]：A4：216mm×30m 或 A6：112mm×18m ,卷裝熱敏紙, 記錄速度: 最大25mm/秒
|
|
顯示屏
|
10.4型TFT彩色液晶屏(SVGA,800×600點陣)
|
|
接口
|
GP-IB (PC卡), USB2.0 (標準插座A), LAN（HTTP/FTP/送信等）, 外部顯示屏顯示(15-pin D-sub, SVGA 出力)
|
|
附件
|
電源線× 1, 接地適配器× 1, 輸入線標簽× 1,
波形察看軟件（Wv+通信指令表×1）
|
|
