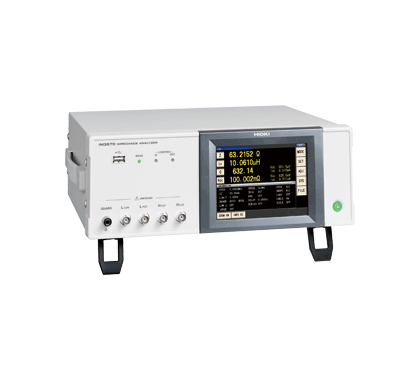

日本日置 IM3570阻抗分析儀
1臺儀器實現不同測量條件下的高速檢查
· 1臺儀器實現LCR測量、DCR測量、掃描測量等的連續測量和高速檢查
· LCR模式下最快1.5ms（1kHz），0.5ms（100kHz）的高速測量
· 基本精度±0.08%的高精度測量
· 適用于壓電元件的共振特性檢查、功能性高分子電容的C-D和低ESR測量，電感器（線圈、變壓器）的DCR和L-Q的測量
· 分析儀模式下可進行掃頻測量、電平掃描測量、時間間隔測量
|
主機不標配治具。請根據您的需求選擇選件中的治具和探頭。
|
基本參數
日本日置 IM3570阻抗分析儀
|
測量模式
|
LCR（LCR測量），分析儀（掃描測量），連續測量
|
|
測量參數
|
Z、Y、θ、Rs（ESR）、Rp、Rdc（直流電阻）、X、G、B、Cs、Cp、Ls、Lp、D（tanδ）、Q
|
|
測量量程
|
100mΩ~100MΩ，12檔量程（所有參數由Z確定）
|
|
顯示范圍
|
Z、Y、Rs、Rp、Rdc、X、G、B、Ls、Lp、Cs、Cp：±（0.000000[單位]~9.999999G[單位]，僅Z和Y顯示絕對值
θ：±（0.000°~999.999°），D：±（0.000000~9.999999）
Q：±（0.00~99999.99），△%：±（0.0000%~999.9999%）
|
|
基本精度
|
Z：±0.08%rdg. θ：±0.05°
|
|
測量頻率
|
4Hz~5MHz（10mHz~100Hz步進）
|
|
測量信號電平
|
V模式，CV模式（普通模式）
50mV~1Vrms，1mVrms步進（1MHz以下）
10mV~1Vrms，1mVrms步進（1.0001MHz以上）
CC模式（普通模式）
10μA~50mA rms，10μA rms步進（1MHz以下）
10μA~10mA rms，10μA rms步進（1.0001MHz以上）
|
|
輸出阻抗
|
普通模式：100Ω，低阻抗高精度模式：10Ω
|
|
顯示
|
彩色TFT5.7英寸，可設置顯示ON/OFF
|
|
測量時間
|
0.5ms（100kHz，F(xiàn)AST，顯示OFF，代表值）
|
|
測量速度
|
FAST/MED/SLOW/SLOW2
|
|
其他功能
|
DC偏壓測量，比較功能，面板讀取和保存，存儲功能
|
|
接口
|
EXT I/O，RS-232C，GP-IB，USB通訊，U盤，LAN
|
|
電源
|
AC90~264V，50/60Hz，最大150VA
|
|
打印
|
拷貝測量值或屏幕顯示的要點（需用9442，9593-01和9446）
|
|
接口
|
GP-IB，RS-232C，EXT.I/O(所有標準)
|
|
電源
|
AC90~264V，50/60Hz，最大150VA
|
|
體積和重量
|
330W×119H×307Dmm，5.8kg
|
|
附件
|
電源線×1
|
|
