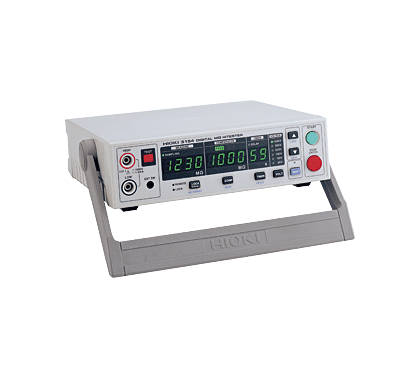

日本日置 3154絕緣電阻測試儀
用于系統測試的絕緣電阻測量
· 6檔測試電壓25V～1000V
· 可儲存10組數據
· 比較/定時功能，適用于各種安規測試
· 可外部控制開始、停止或設置條件切換
· 便于安裝在系統中，背面標配測量端口
主機無法單獨測試。請按照測試目的另購合適的選件測試線。
基本參數
日本日置 3154絕緣電阻測試儀
|
測試項目
|
絕緣電阻（外加直流電壓方式）
|
|
測試電壓/測量量程
（手動/自動）
|
25/50V：2.000/20.00/200.0MΩ
100/250V/500/1000V：2.000/20.00/200.0/2000MΩ（500/1000V測試時，最高4000MΩ）
|
|
基本精度
|
±2%rdg. ±5dgt.：25/50/100V時[0～20MΩ]，250V時[0～100MΩ]，500/1000V時[0～999MΩ)
|
|
測試速度
|
快速：10次/秒，慢速：1次/秒，響應時間：0.5秒以下
|
|
顯示
|
液晶顯示器
|
|
內部存儲
|
額定測試電壓、比較下限值、試驗模式、判斷時蜂鳴、試驗時間、延遲時間、電阻量程、測試速度
存儲數：最大10組（可外部保存/讀取）
|
|
比較設置
|
合格：測試值≥下限值，不合格：測試值< 下限值，蜂鳴，合格/不合格顯示，外部I/O信號輸入
|
|
試驗時間定時功能
|
測量開始后，經過“最長等待時間0.35s+設置時間”結束測量（延遲時間功能OFF時），設置時間：0.5～99s
|
|
延遲時間定時功能
|
測量開始后，到經過“最長等待時間0.35s+設置時間”為止，不進行測試時間定時和判斷動作，設置時間：0.1～99s
|
|
模擬輸出
|
DC+4V f.s.
|
|
接口
|
RS-232C（通過9442連接可打印測量值）
外部I/O（用于外部控制的輸出、判斷結果的輸出）
|
|
電源供應
|
100～240V AC，（50/60Hz）,最大15VA
|
|
體積及重量
|
215寬×61高×213厚mm，1.1kg
|
|
附件
|
電源線（1），說明書（1）
|
|
ro?rb??o??o255); " >
320寬×155高×263厚mm，16kg（3158-01） 18kg(3158-03,04,05)
附件
高壓測試線 9615（高壓側和回路各1），電源線(1)，備用保險絲(1)
??&nbs? 0n??o??o? ), 或 LR6 (AA) 堿性電池 × 4, 6 VA
體積及重量
104 mm W × 180 mm H × 58 mm D, 660 g (含 LR6電池 × 4)
附件
輸入線 9168 × 1, 測試線 9170-10 × 1, 保險絲 × 1, LR6 (AA) 堿性電池 × 4, 操作手冊 × 1
