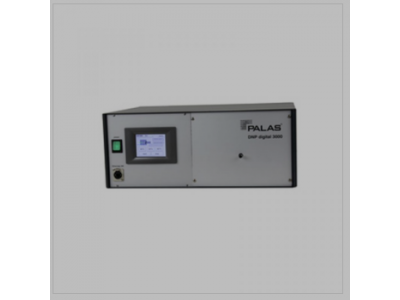

德國palas DNP digital 3000氣溶膠生成器固體粒子生成器
> 顆粒測量設備應使用具有以下特性的顆粒進行校準：形狀，大小，密度，表面狀態和折光率與實際要測試的氣溶膠相似，例如柴油煙灰。
>新型DNP digital 3000可從整體石墨中產生冷凝氣溶膠。所得的碳附聚物在粒徑分布方面類似于柴油機煙。
>由于采用了新的數字調節，該發生器可以擴大設置范圍，并具有更高的生成顆粒尺寸和濃度恒定性。
>顆粒測量程序（PMP）建議將顆粒大小調整為30 nm，50 nm和100 nm，以校準整個測量鏈。30 nm，50 nm和100 nm的粒子級分可以基于DNP digital 3000提供的粒子光譜用DEMC（差分電遷移率分類器）進行分類。DNP digital 3000能夠快速，可靠和可重復地確定顆粒測量鏈的傳輸行為/功能，例如： PMP測量鏈，以及各個組件的相應溫度也高達400°C。 DNP digital 3000具有DNP digital 2000的所有優點，但配備了質量流量控制器以控制氮?dú)夂拖♂尶諝獾捏w積流量。DNP digital 3000使用內置觸摸屏進行控制。
>與DNP digital 2000相比，DNP digital 3000內置的質量流量控制器可以更精確地調節氮?dú)夂拖♂尶諝獾捏w積流量。DNP digital 3000設備參數可以使用內置觸摸屏進行單獨調整。為了簡化操作，可以在重新啟動設備時保存并檢索參數集。此外，可使用DNP digital 3000單獨控制REF 3000參考排氣。
>DNP digital 3000需要氮?dú)饣驓鍤庾鳛檩d氣。氮?dú)饣驓鍤鈳缀醪粫?huì)改變被測廢氣的密度。
>載氣氬主要用于學術應用，例如評估納米顆粒在吸入或毒理學方面的作用。在該領域，來自羅徹斯特醫學中心大學的Oberdörster教授使用先前的設備GFG 1000進行了許多學術研究，并發表了許多使用不同導電電極的學術論文。
>功能
>DNP digital 3000氣溶膠發生器用于在高壓下在兩個石墨電極之間產生跳火。跳火在高溫下會從電極上剝離出少量的石墨材料。被該火花汽化的石墨材料然后凝結形成極小的顆粒。較高的濃度會導致這些非常小的顆粒凝結成團塊。通過添加混合空氣，可以稀釋氣溶膠，從而實現對附聚物形成的明確調整。產生的氣溶膠分布與來自內燃機的柴油機碳煙顆粒的分布非常相似。由于恒定的擊穿電壓，每個火花中轉換的能量保持恒定。每個單獨火花中的這種恒定能量保證了穩定的粒徑分布（見圖1）。在燒盡過程中對電極之間的距離進行技術先進的控制可確保非常高的長期穩定性。使用火花頻率，可以在很寬的范圍內快速輕松地調節質量流量（見圖2）。
>頻率的數字調節和電壓的連續調節保證了兩個電極之間距離的更具體調節。這使得粒徑分布和質量流量具有更高的恒定性。此外，可以調節每個單個火花，并且原則上可以確定單個火花的能量。隨貨提供了用于通過UDP協議進行以太網連接的AK協議。
>由于其易于啟動，出色的可重復性和高水平的功能可靠性，DNP digital 3000特別適合于顆粒測量設備的校準。由于良好的重現性和易于處理的特性，DNP digital 3000與REF 3000參考排氣相結合，在顆粒測量程序中用于PMP測量鏈的校準，獲得了巨大的成功。
>載氣：氮?dú)饣驓鍤?/p>
-
圖1：不同火花頻率下顆粒附聚物的粒徑分布
-

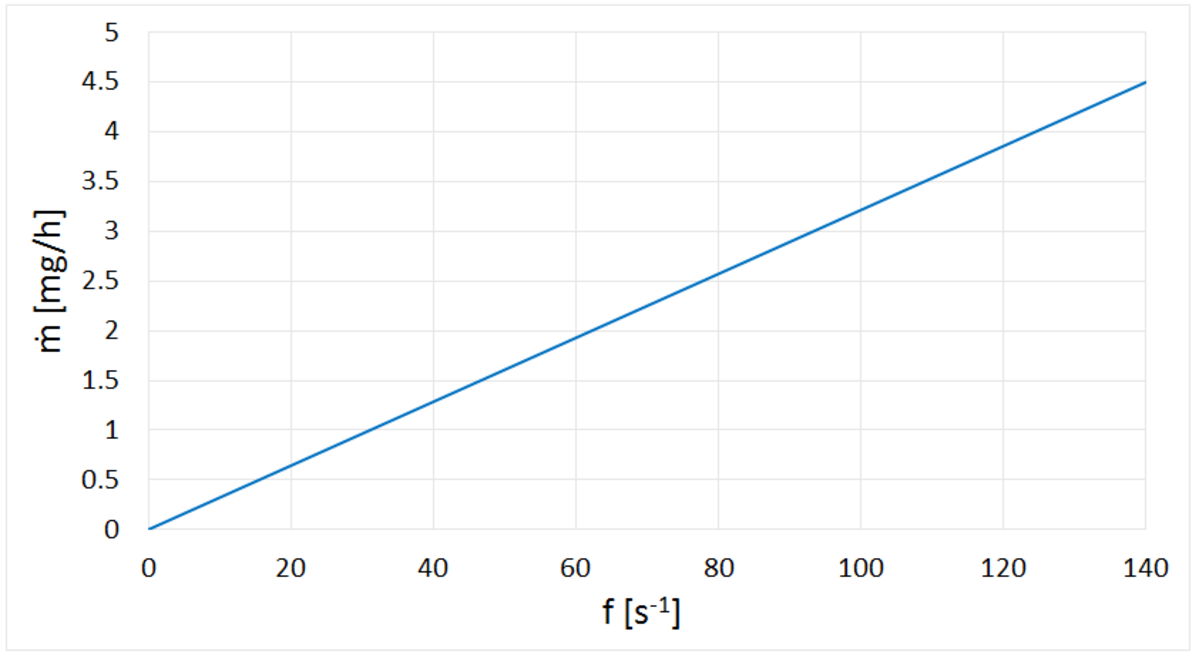

圖2：DNP digital 2000的顆粒質量流量隨火花頻率的變化
德國palas DNP digital 3000氣溶膠生成器固體粒子生成器:優點
- ■ 快速可調的粒度分布
- ■ 通過MassFlowController非常精確地調節流量
- ■ 優異的短期和長期粒徑和濃度穩定性
- ■石墨電極上的顆粒結構類似于柴油機煙塵
- ■除了石墨電極，也可以使用銅、銀或其他導電電極
- ■對于PMP測量部分，可與RAS 3000（附件）輕松連接到CVS系統
- ■氣溶膠中無揮發性成分
- ■氣溶膠可耐受400°C的溫度
- ■通過UDP協議用于以太網的AK接口協議
- ■觸摸屏易于操作
- ■通過保存操作設置實現最高的重現性
- ■運輸方便
- ■ 功能可靠
- ■最佳重現性
- ■低維護
- ■ 減少您的運營費用
德國palas DNP digital 3000氣溶膠生成器固體粒子生成器:應用領域
- ■PMP測量鏈的校準
- ■ 粒子測量設備的校準
- ■ 采樣線校準
- ■納米粒子的生產
- ■吸入探索
- ■毒理學
德國palas DNP digital 3000氣溶膠生成器固體粒子生成器:規格參數
| 體積流量 | 4 – 70 升/分鐘 |
| 外型尺寸 | 125 • 470 • 435 毫米 |
| 重量 | 23 公斤 |
| 顆粒材質 | 碳、銅、銀、金和其他金屬 |
| 供料時間 | 幾個小時不停 |
| 質量流量（顆粒） | 0.06 – 25 mg/h (碳) |
| 粒徑范圍 | 0.02 – 0.35 µm |
| 載氣/分散氣 | 氮?dú)饣驓鍤?/td> |
| 預壓 | 4 – 8 bar |
| 壓縮空氣連接 | 快速連接器/td> |
| 氣霧劑出口連接 | Ø內側 = 6毫米，Ø外側 = 8毫米 |
| 稀釋氣體 | 無顆粒，干燥的壓縮空氣 |
| 粒徑范圍（初級顆粒） | 3 – 10 nm |
| 流量（附件） | 0 – 450升/分鐘(REF 3000) |
| 體積流量（載氣/分散氣） | 4 – 20 升/分鐘 |
| 體積流量（稀釋氣體） | 0 – 50 升/分鐘 |
