福祿克 Fluke NORMA 5000 高精度功率分析儀
結構緊湊的 Fluke Norma 系列功率檢測分析儀/功率計提供了新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma 系列功率檢測分析儀/功率計采用了高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括 Fluke Norma 4000 三相電能分析儀和 Fluke Norma 5000 六相功率檢測分析儀/功率計。這些堅固、高精密度的功率檢測分析儀/功率計具有良好的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。

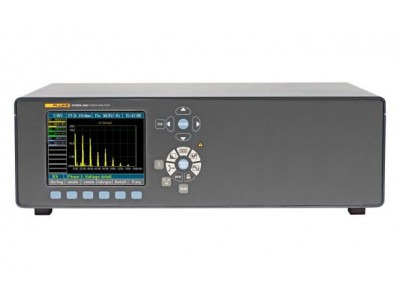

福祿克 Fluke NORMA 5000 高精度功率分析儀
福祿克 Fluke NORMA 5000 高精度功率分析儀 儀器特點
- ? 用戶可選的平均時間 — 15 ms～3600 s，適合于動態測量
- ? 功率檢測分析儀/功率計簡單的用戶界面確保操作簡單、直觀
- ? 標準配置允許用戶精確指定適合其特定應用的相應功能
- ? 同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件
- ? 功率檢測儀/功率計所有的輸入是電隔離的，避免各種應用中的短路
- ? 高達 40 次的電壓、電路和功率諧波
- ? FFT 分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式
- ? 功率檢測分析儀/功率計4 MB 板載存儲器（可擴展至 128 MB），用于存儲測量值
- ? 快速、方便地連接到 PC – RS232 和 USB 為標配。可選 IEEE488、Ethernet 或 USB2.0
- ? PI1過程接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于馬達和驅動應用。
- ? 341 kHz 或 1 MHz 采樣率，可進行詳盡的信號分析
- ? 直流～3 MHz/10 MHz 帶寬，可靠的測量準確度。
- ? 包括 Fluke NormaView PC 軟件，可用來下載數據、分析和編寫報告。
福祿克 Fluke NORMA 5000 高精度功率分析儀 技術數據
| 通用技術規格 | |
| 相數 | 1 至 3 |
| 重量 | 約 5 kg (11 lb) |
| 尺寸 |
150 x 237 x 315 mm 5.9 x 9.3 x 12.4 in |
| 內置打印機 | 無 |
| 顯示屏 |
彩色，5.7 in / 144 mm - 320 x 240 像素 用戶可選的背光照明和對比度 |
| 帶寬 | 直流最大 3 MHz 或直流最大 10 MHz，取決于輸入模塊 |
| 基本精度 | 0.2%、0.1% 或 0.03%，取決于輸入模塊 |
| 采樣率 | 0.33 MHz 或 1 MHz，取決于輸入模塊 |
| 電壓輸入范圍 | 0.3 V 至 1000 V |
|
電流輸入范圍 （直接輸入，不使用分流器） |
0.03 mA 或 20 A，取決于輸入模塊 |
| 配置存儲器 | 4 MB |
| 設置存儲器 | 0.5 MB |
| 快速傅里葉變換 (FFT) | 高至 40 次諧波 |
| RS-232/USB 接口 | 標準鏡頭 |
|
PI1 處理接口（8 個模擬/ 脈沖輸入和 4 個模式輸出） |
可選 |
|
IEEE 488.2/GPIB 接口(1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) |
可選 |
|
Fluke NormaView PC 軟件 (用于數據下載、分析和編寫報告) |
標準鏡頭 |
| 基本功能 | |
| 快速傅里葉變換 (FFT) |
計算諧波并以圖形標識。最多可同時顯示 3 個諧波頻譜。 被測值：每相 U、I 和 P。 階次：1 次至 40 次諧波，最大半采樣頻率 |
| 數字示波器 (DSO) | 同時顯示多達 3 個測量值（采樣值）。快速查看波形和失真。 |
| 積分功能（能量） | 同時顯示多達 6 個可配置數字值。開始/停止條件和正/負向選項。 |
| 矢量顯示 | 可顯示 HO1 多達 6 路信號的矢量圖。可方便測試儀器的正確連接，以及快速查看每路信號的相位角。 |
| 記錄器 | 顯示一定時間段內的平均值，進行趨勢分析。 |
| RAM 數據存儲 |
儲存采樣值和平均值；開始/停止條件設置。 大約 4MB 可用于儲存測量值。 |
| 配置 | 將分析儀設置為以所需的格式測量并顯示數據。 |
| 環境條件 | |
| 工作溫度范圍 | 5 °C 至 35 °C（41 °F 至 95 °F） |
| 存放溫度范圍 | -20 °C 至 50 °C（-4 °F 至 122 °F） |
| 外殼材料 | Fluke Norma 功率分析儀結構非常緊湊，并采用實心金屬外殼，滿足苛刻的 EMC 要求。 |
| 氣候等級 | KYG DIN 40040，最大85% 相對濕度，無凝結。 |
| 電源 |
85 V AC 至 264 V 交流，50 Hz 至 60 Hz， 直流 100 至 260 V，約40 VA 帶開關的歐式插頭。 可提供相同型號的電流接線柱。 |
| 測量輸入 | 安全插孔，4 mm，每路輸入 2 個。外部分流器通過 BNC 插座連接。 |
| 操作 | 薄膜鍵，帶光標、功能鍵和指令功能。 |
| 連接 | 三相分析儀的后面板 |
| 測量值 | |
|
無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波 H01 的這些值。 ? Urms 有效值，Urm 整流平均值，Um 均值 ? Up-，Up+，Upp 峰值 ? Ucf 波峰因數 Ucf，Uff 波形因子 ? Ufc 基波含量 ? Uthd 失真因子 DIN、IEC ? Irms 有效值、Irm 整流平均值、Im 均值 ? Ip-、Ip+、Ipp 峰值 ? Icf 波峰因數 Icf、Iff 波形因子 ? Ifc 基波含量 ? Ithd 失真因子 DIN、IEC ? P 有功功率 [W] ? Q 無功功率 [Var] ? S 視在功率 [VA] ? ?、cos相位角 ? 以下參數的積分功能：有功功率 P、無功功率 Q、視在功率 S、電壓 (Um) 和電流 (Im)、 ? 4 位或 5 位數字，取決于測量值。 |
|
| 頻率與同步 | |
| 量程 | 直流和 0.2 Hz 至采樣率 |
| 精確度 | ±0.01 % 測量值（讀數） |
|
可選通道：所有的 U/I 或外部輸入。 可向信號施加三個不同頻率的低通濾波器中的任意一個。 頻率在屏幕頂部總是可見。 可將儀器背部的 BNC 同步插孔作為輸入或輸出。 可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于 50 V。 輸出信號為脈沖式 5 V TTL信號（頻率取決于測得的公布頻率） |
|
| 配置存儲 | 可將多達 15 組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 |
| 接口 | RS232 接口，可升級固件以及與 PC 交換數據。可通過一個外部轉換器連接一臺打印機。 |
| 選件 |
IEEE 488.2/1 MBps Ethernet / 10 MBit/s 或 100 Mbit/s |
| 標準和安全 | |
| 電氣安全性 |
EN 61010-1/ 第 2 版 1000 V CAT II（600V CAT III） 污染等級 2，安全級別 I 類 變壓器為 EN 61558 附件為 EN 61010-2-031/032 |
| 最大輸入 |
對電壓輸入測量范圍為 1000 Veff、2 kVpeak 對電流輸入測量范圍為 10 Aeff、20 Apeak |
| 測試電壓 | |
| 凈輸入 | 外殼（保護導體）：1.5 KV AC |
| 電網連接 | 測量輸入：5.4 kV AC |
| 測量輸入 | 外殼：3.3 kV AC |
| 測量輸入 | 輸入：5.4 kV |
| 電磁敏感性 | |
| 輻射標準 | IEC 61326-1，EN 50081-1，EN 55011 B 類 |
| 抗擾性 | IEC 61326-1 / 附錄 A（工業部分）、EN 50082-1 |
| 電源相位 |
Fluke Norma 4000 功率分析儀最多可配備三個電源相位。 用戶可以選擇更適合其應用的電源相位。 每個模塊化插入式電源相位包括電壓和電流測量通道。 每個測量通道適用于每個基本單元，但每個單元只能使用一種通道。檢查標準配置。 |
| 電源相位概述 | |
| 電源相位通道 | |
| PP42 | |
| 精確度 | 0.2% (0.1% rd + 0.1% rg) |
| 電流量程 | 20 A |
| 采樣率 | 341 kHz |
| 帶寬 | 3 MHz |
| PP50 | |
| 精確度 | 0.1% (0.05% rd + 0.05% rg) |
| 電流量程 | 10 A |
| 采樣率 | 1 MHz |
| 帶寬 | 10 MHz |
| PP54 | |
| 精確度 | 0.1% (0.05% rd + 0.05% rg) |
| 電流量程 | 10 A |
| 采樣率 | 341 kHz |
| 帶寬 | 3 MHz |
| PP64 | |
| 精確度 | 0.03% (0.02% rg + 0.01% rg) |
| 電流量程 | 10 A |
| 采樣率 | 341 kHz |
| 帶寬 | 3 MHz |
| 分流器 | |
| 平面分流器 | |
| 連續負載 (Imin) | 0.3 A |
| 量程 (Imax) | 32 A |
| 額定電流（校準點） | 32 A |
| 校準點的基本精度 [%] | ± 0.03 |
| 額定電流的基本精度 [%] | ± 0.03 |
| 額定電壓降 [V] | 320 mV |
| 標稱電阻 [Ohm] | 10 mΩ |
|
短時超量程 （5s 負載 15s 間隔） |
100A/ 1s-5s |
| 過載 Wmax | - |
| 帶寬 | DC - 1 MHz |
| 頻率范圍 | - |
| 角度精度 [ °/kHz] | ± 0.1 |
| 頻率影響 [%/kHz] | - |
| 負載影響 [%/A2] | - |
| 溫度系數 [ppm/K] | ≤10 |
| 重量 (kg / lbs) | 0.62 /1.36 |
| 三軸分流器 | |||
| 連續負載 (Imin) | 0.1 A | 1 A | 6 A |
| 量程 (Imax) | 30 A | 100 A | 300 A |
| 額定電流（校準點） | 10 A | 30 A | 100 A |
| 校準點的基本精度 [%] | ± 0.03 | ± 0.03 | ± 0.1 |
| 額定電流的基本精度 [%] | ± 0.03 | ± 0.03 | ± 0.1 |
| 額定電壓降 [V] | 100 mV | 30 mV | 20 mV |
| 標稱電阻 [Ohm] | 10 mΩ | 1 mΩ | 0.2 mΩ |
|
短時超量程 （5s 負載 15s 間隔） |
35 A | 200 A | 450 A |
| 過載 Wmax | 90 W | 200 W | 2 kW |
| 帶寬 | 2 MHz | 2 MHz | 1 MHz |
| 頻率范圍 | 0 至 500 kHz | 0 至 200 kHz | 0 至 100 kHz |
| 角度精度 [ °/kHz] | ± 0.001 | ± 0.002 | ± 0.002 |
| 頻率影響 [%/kHz] | ± 0.0015 | ± 0.0015 | ± 0.01 |
| 負載影響 [%/A2] | 1 x 10-6 | 1 x 10-6 | 1 x 10-6 |
| 溫度系數 [ppm/K] | ≤15 | ≤15 | ≤10 |
| 重量 (kg / lbs) | 0.75 / 1.65 | 0.75 / 1.65 | 1.2 / 2.65 |
| 三軸分流器（續） | |||
| 連續負載 (Imin) | 2 A | 18 A | 18 A |
| 量程 (Imax) | 450 A | 1000 A | 1500 A |
| 額定電流（校準點） | 150 A | 300 A | 500 A |
| 校準點的基本精度 [%] | ± 0.1 | ± 0.1 | ± 0.1 |
| 額定電流的基本精度 [%] | ± 0.1 | ± 0.1 | ± 0.1 |
| 額定電壓降 [V] | 75 mV | 15 mV | 30 mV |
| 標稱電阻 [Ohm] | 0.5 MΩ | 0.06 MΩ | 0.06 MΩ |
|
短時超量程 （5s 負載 15s 間隔） |
650 A | 1500 A | 2000 A |
| 過載 Wmax | 10 kW | 7.5 kW | 10 kW |
| 帶寬 | DC - 500 MHz | DC - 500 kHz | DC - 200 kHz |
| 頻率范圍 | 0 至 100 kHz | 0 至 20 kHz | 0 至 20 kHz |
| 角度精度 [ °/kHz] | ± 0.025 | ± 0.025 | ± 0.025 |
| 頻率影響 [%/kHz] | ± 0.03 | ± 0.03 | ± 0.03 |
| 負載影響 [%/A2] | 0.5 x 10-6 | 0.2 x 10-6 | 0.5 x 10-6 |
| 溫度系數 [ppm/K] | ≤10 | ≤10 | ≤10 |
| 重量 (kg / lbs) | 6 / 13.2 | 5.3 / 11.7 | 6 / 13.2 |
