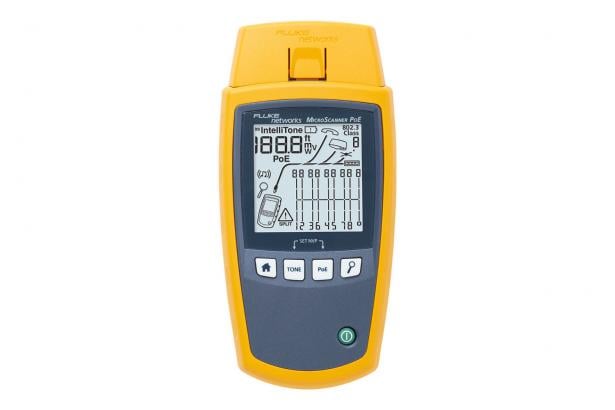

福祿克 Fluke Networks MicroScanner? PoE 工業以太網線纜驗測儀
Fluke Networks MicroScanner? PoE 工業以太網線纜驗測儀可在幾秒鐘內對 RJ45、M12X、M12D 和 M8D 端接線纜執行通斷性測試，并以圖形化方式顯示結果，以便您可以看到開路、短路和交叉線纜。
MS-POE 還可以快速確定問題是由供電不足還是由受電設備引起的。線纜和電力故障會導致成本高昂的生產停機時間，因此快速確定線纜損壞的位置以便進行更換或維修非常重要。
包括手提包、復式連接器適配器、Cat6A 跳線、RJ45 公頭轉 RJ45 母頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線（用于測試 M12X 的）、M12D、M8D 端接線纜。

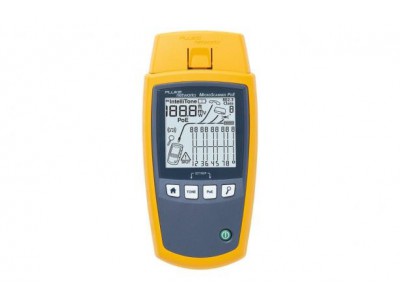

福祿克 Fluke Networks MicroScanner? PoE 工業以太網線纜驗測儀
福祿克 Fluke Networks MicroScanner? PoE 工業以太網線纜驗測儀 儀器特點
- ? 對工業以太網網絡（包括 Ethernet/IP、Profinet、基于 EtherCAT 的系統）執行線纜測試
- ? 顯示線纜長度、接線圖和故障點距離
- ? 顯示高達 10G 的網絡交換機速度和 PoE 供電
- ? 通過音頻發生器定位和跟蹤線纜（探頭單獨出售）
- ? 報告 PoE 等級 (0-8)
福祿克 Fluke Networks MicroScanner? PoE 工業以太網線纜驗測儀 技術數據
| 環境參數 | |
| 工作溫度 | 32 °F - 113 °F (0 °C - 45 °C) |
| 存放溫度 | -4 °F - +140 °F (-20 °C - +60 °C) |
|
工作相對濕度 （% RH，無冷凝） |
90 % (50 °F - 95 °F 10 °C - 35 °C) 75 % (95 °F - 113 °F 35 °C - 45 °C) |
| 沖擊和振動 |
隨機，2 g，5 Hz-500 Hz（2 級） 1 m 跌落測試，帶有或不帶接線圖適配器 |
| 安全性 | IEC 61010-1 第 3 版 |
| 海拔 | 4000 m；存放：12,000 m |
| EMC | IEC 61326-1 |
| 通用技術指標 | |
| 測試接頭 | 屏蔽式 8 針模塊化插孔，可插接 8 針模塊化 (RJ45) 和 4 針模塊化 (RJ11) 插頭。 |
| 電源 |
電池類型：2 節 AA（NEDA 15A，IEC LR6）堿性電池 電池續航時間：20 小時（正常使用） 其他兼容電池類型：2 節 AA 相機鋰電池、鎳氫電池、鎳隔電池 |
|
尺寸和重量 （裝有電池且連接接線圖適配器） |
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner? PoE：10.6 oz (300 g) |
| 顯示屏 | 單色背光液晶屏 |
| 測試模式 | |
| 線纜測試 |
測量長度、驗證接線圖、識別 Remote ID 定位器以及檢測以太網端口。 當線纜的電阻超過 12.5 Ω 時，MicroScanner? PoE 還可顯示 HIGH Ω。 在單個屏幕上顯示結果。 |
| 音頻 | 生成 IntelliTone? 和常規模擬音頻信號 |
| PoE |
MicroScanner? PoE：請求和檢測是否存在兼容 802.3af、at、bt 和 UPOE （Cisco 通用以太網供電）的 PoE 設備 |
| 性能指標 | |
| 測試的線纜類型 | 雙絞線：UTP、FTP、SSTP |
| 長度測試 |
測量范圍：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取較大值。NVP 不確定性屬于額外誤差。 校準：用戶可設置雙絞線 NVP 值。可利用已知長度的線纜來確定實際的 NVP 值。 |
| 接線圖測試 |
檢測單根導線故障、短路、誤接、分拆線對，以及最多七個遠端適配器 ID。 按比例長度繪制接線圖，以直觀地顯示故障的大致位置。 |
| 以太網端口檢測 |
MicroScanner? PoE：檢測 802.3 以太網端口的標稱速率，適用于 10 Mbps、100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速率。 |
| 音頻發生器 |
支持用 Fluke Networks 數字式 IntelliTone? 探頭產生音頻和繪制線纜接線圖。 可產生四種與標準模擬探頭兼容的音頻。SmartTone? 功能可在使用 IntelliTone 或模擬探頭時可靠地識別線束中的線纜。 |
