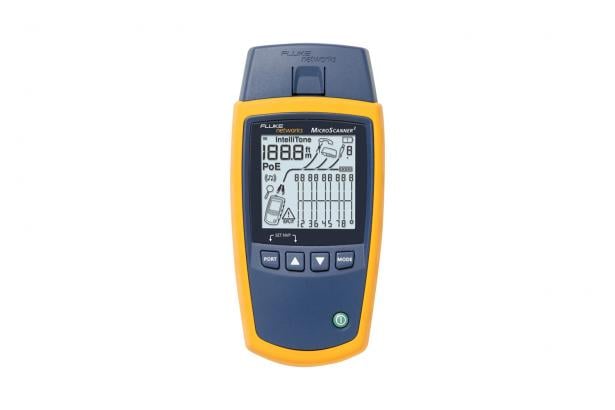

福祿克 Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀
Fluke Networks MicroScanner?2 工業以太網線纜驗測儀可在幾秒鐘內對 RJ45、M12X、M12D 和 M8D 端接線纜執行通斷性測試，并以圖形化方式顯示結果，以便您可以看到開路、短路和交叉線纜。
它還能報告線纜的哪一端有問題，并報告與線纜內部斷開點的距離。線纜故障會導致成本高昂的生產停機時間，因此快速確定線纜損壞的位置以便進行更換或維修非常重要。
包括手提包、復式連接器適配器、Cat6A 跳線、RJ45 公頭轉 RJ45 母頭跳線、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線（用于測試 M12X 的）、M12D、M8D 端接線纜。

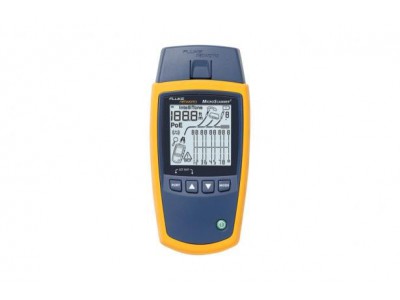

福祿克 Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀
福祿克 Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀 儀器特點
- ? 圖形化接線圖、線纜長度、線纜 ID 和故障點距離
- ? 可測試 RJ11、RJ45、同軸線纜和工業以太網連接器類型
- ? 利用 IntelliTone? 數字和模擬音頻技術來定位線纜
- ? 驗證 10/100/1000 以太網并檢測 PoE 供電
- ? 背光液晶屏適用于各種工作環境
福祿克 Fluke Networks MicroScanner? 2 工業以太網線纜驗測儀 技術數據
| 環境參數 | |
| 工作溫度 | 32 °F - 113 °F (0 °C - 45 °C) |
| 存放溫度 | -4 °F - +140 °F (-20 °C - +60 °C) |
|
工作相對濕度 （% RH，無冷凝） |
90 % (50 °F - 95 °F 10 °C - 35 °C) 75 % (95 °F - 113 °F 35 °C - 45 °C) |
| 沖擊和振動 |
隨機，2 g，5 Hz-500 Hz（2 級） 1 m 跌落測試，帶有或不帶接線圖適配器 |
| 安全性 | IEC 61010-1 第 3 版 |
| 海拔 | 4000 m；存放：12,000 m |
| EMC | IEC 61326-1 |
| 通用技術指標 | |
| 測試接頭 |
屏蔽式 8 針模塊化插孔，可插接 8 針模塊化 (RJ45) 和 4 針模塊化 (RJ11) 插頭。 MicroScanner2：用于測試同軸線纜的 F 接頭。 |
| 電源 |
電池類型：2 節 AA（NEDA 15A，IEC LR6）堿性電池 電池續航時間：20 小時（正常使用） 其他兼容電池類型：2 節 AA 相機鋰電池、鎳氫電池、鎳隔電池 |
|
尺寸和重量 （裝有電池且連接接線圖適配器） |
3 in x 6.4in x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) MicroScanner? PoE：10.6 oz (300 g) |
| 顯示屏 | 單色背光液晶屏 |
| 測試模式 | |
| 線纜測試 |
測量長度、驗證接線圖、識別 Remote ID 定位器以及 檢測以太網端口。在單個屏幕上顯示結果。 |
| 音頻 | 生成 IntelliTone? 和常規模擬音頻信號 |
| PoE | MicroScanner2：請求和檢測兼容 802.3af 的 PoE（以太網供電）設備 |
| 性能指標 | |
| 測試的線纜類型 |
雙絞線：UTP、FTP、SSTP 同軸線纜 (MicroScanner2)：75 Ω、50 Ω、93 Ω |
| 長度測試 |
測量范圍：460 m (1500 ft) 分辨率：0.3 m (1 ft) 典型精度：± 4% 或 0.6 m (2 ft)，取較大值。NVP 不確定性屬于額外誤差。 校準：用戶可設置雙絞線和同軸線纜的 NVP 值 (MicroScanner2)。 可利用已知長度的線纜來確定實際的 NVP 值。 |
| 接線圖測試 |
檢測單根導線故障、短路、誤接、分拆線對，以及最多七個遠端適配器 ID。 按比例長度繪制接線圖，以直觀地顯示故障的大致位置。 |
| 以太網端口檢測 |
MicroScanner2：檢測 802.3 以太網端口的標稱速率， 適用于 10 Mbps、100 Mbps 和 1 Gbps 速率。 |
| 音頻發生器 |
支持用 Fluke Networks 數字式 IntelliTone? 探頭產生音頻和繪制線纜接線圖。 可產生四種與標準模擬探頭兼容的音頻。 SmartTone? 功能可在使用 IntelliTone 或模擬探頭時可靠地識別線束中的線纜。 |
