FLUKE 435電能質量分析儀技術數據
輸入數量4個電壓和電流（3相+中性點）
最大電壓電壓有效值1000 Vrms （電壓峰值6 kV peak）
最高采樣速度各個通道同步，200 kS/s
電壓/電流/頻率電壓有效值Vrms （AC + DC）
測量范圍1 ... 1000 V
精度0.1% of Vnom
Vpeak
測量范圍1 ... 1400 V
精度5% of Vnom
波形因數CF，電壓
測量范圍1.0 ... > 2.8
精度±5%
Arms （AC + DC）
測量范圍0 ... 20 kA
精度±0.5% ± 5個字
Apeak
測量范圍0 ... 5.5 kA
精度5%
波形因數CF，電流
測量范圍1 ... 10
精度±5%
Hz 50 Hz nominal
測量范圍42.50 ... 57.50 Hz
精度±0.01 Hz
驟升驟降Vrms （AC+DC） ²
測量范圍0.0% … 100%標稱電壓
精度±0.2% 標稱電壓
Arms （AC+DC） ²
測量范圍0 ... 20 kA ?
精度±1% ±5個字
諧波諧波 （間諧波） （n）
測量范圍DC, 1..50; （關, 1..49），依據IEC 61000-4-8進行測量
Vrms
測量范圍0.0 … 1000 V
精度±0.05% 標稱電壓
Arms
測量范圍0.0 … 4000 mV x 電流鉗變比
精度±5% ±5個字
Watts
測量范圍取決于電流鉗和電壓變比
精度±5% ± n x 2% 讀數, ± 10個字
DC電壓
測量范圍0.0 … 1000 V
精度±0.2%標稱電壓
THD
測量范圍0.0 … 100.0%
精度±2.5% V和A （± 5% Watt）
Hz
測量范圍0 … 3500 Hz
精度± 1 Hz
相角
測量范圍-360º ... +360º
精度± n × 1.5º
功率和能量Watt, VA, VAR
測量范圍1.0 … 20.00 MVA¹
精度±2% ±？ Counts 請確認英文具體數字
kWh, kVAh, kVARh
測量范圍00.00 …200.0 GVAh¹
精度± 1.5% ± 10個字
功率因數/ Cos Ф / DPF
測量范圍0…1
精度± 0.03
閃變短閃Pst （1 min）, Pst, 長閃Plt, PF5
測量范圍0.00 … 20.00
精度±5%
不平衡電壓
測量范圍0.0 … 5.0%
精度±0.5%
電流
測量范圍0.0 … 20%
精度± 1%
瞬變捕捉電壓
測量范圍±6000 V
精度±2.5% 電壓有效值
最小分辨率5 µs （200kS/s 采樣率）
涌流模式Arms （AC+DC）
測量范圍0.000 … 20.00 kA¹
精度±1%± 5個字
涌流持續時間（可選）
測量范圍7.5 s ... 30 min
精度±20 ms （Fnom = 50 Hz）
自動趨勢記錄采樣率5 個/sec ，每個通道同步連續采樣
存儲1800 每個讀數的 min, max和avg值
記錄時間長至450天
縮放水平縮放高至13倍
存儲屏幕和數據50, 內存分為數據記錄、屏存和數據設置
注意¹取決于電流鉗的變比
?²電壓基于1個周波進行測量，從零點開始，每半周刷新一次
FLUKE435電能質量分析儀套件中隨機包括下列物品配置：
1 福祿克435型號電力質量分析儀
2 輸入端插座的貼紙
3 掛帶
4 鱷魚夾， 5 個
5 測試導線，2.5 m，5 根
6 電池充電器/電源適配器
7 線路插接適配器（國家特定）
8 入門手冊及包含用戶手冊和入門手冊的光盤（多語種）
9 USB 光纜
Fluke 435 型：
10 包含 Windows® 版 FlukeView® 軟件的光盤 包含 Windows® 版 FlukeView® 軟件和Windows® 版 Power Log 軟件的光盤
11 400 A（1 mV/A）和 40 A（10 mV/A）可轉換交流電流鉗夾。4 個 i400s 型。3000 A 柔性交流電流鉗，4 個。型號i430-flex-4pk。12 C430 硬攜箱。 C435 重型手提箱

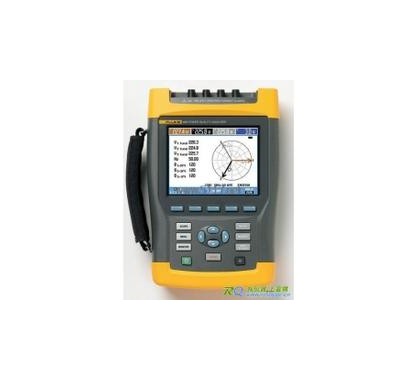

FLUKE435 三相電能質量分析儀
