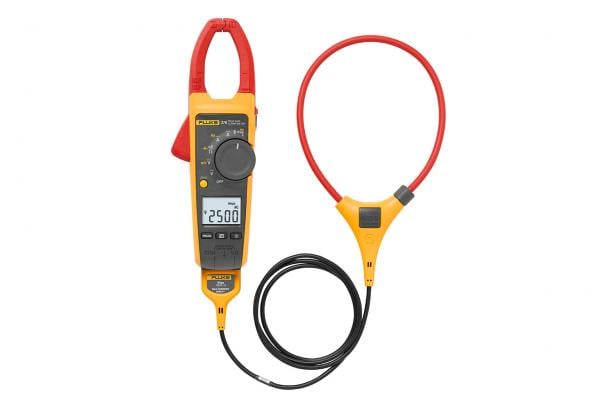

福祿克 Fluke 376 真均方根交流/直流鉗形表
隨時進行所有測量
Fluke 376 鉗型表提供了更高性能，非常適合進行廣泛的電流測量。Fluke 376 可進行真有效值電壓和電流測量，在交流和直流模式下，可讀取高達 1000 V 電壓和 1000 A 電流。
另外，F(xiàn)luke 376 還包括新型 iFlex? 柔性電流探頭，將量程擴大到 2500 A ac，同時提高了顯示靈活性，能夠測量尺寸別扭的導體，便于接觸導線。Fluke 376 是 Fluke 337 鉗型表的直接替代產品。
符合以下安全標準:EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
福祿克 Fluke 376 真均方根交流/直流鉗形表
福祿克 Fluke 376 真均方根交流/直流鉗形表 儀器特點
- ? iFlex 柔性電流探頭將量程擴展到 2500 A ac
- ? CAT IV 600 V, CAT III 1000 V
- ? 真有效值交流電壓和電流測量，可對非線性信號進行精確測量
- ? 最小值、最大值、平均值和突波電流記錄，可自動捕獲變化
- ? 集成有低通濾波器和新技術的信號處理功能，可在噪聲較高的電氣環境中使用，同時提供穩定讀數
- ? 采用專有的突波電流測量技術，可過濾掉噪聲，并捕獲電路保護功能所觀察到的電機起動電流
- ? 具有適合手握的人體工程學設計，可在佩戴人身防護用品的情況下使用
- ? 大號、背光照明顯示屏易于讀取，可自動設置正確量程，因此測量時無需改變開關位置
- ? 3 年保修
- ? 軟質攜帶包
福祿克 Fluke 376 真均方根交流/直流鉗形表 技術數據
| 電氣技術規格 | |||
| 通過夾鉗的交流電流 | |||
| 量程 |
374 和 375 376 |
600.0 A 999.9 A |
|
| 分辨率 | 0.1 A | ||
| 精確度 |
2% ± 5 位 (10-100 Hz) 2.5% ± 5 位 (100-500 Hz) |
||
| 波峰因數 (50/60 Hz) |
3（500 A 時）（僅限于 375 和 376） 2.5（600 A 時） 1.42（1000 A 時）（僅限于 376） C.F. > 2 時增加 2% |
||
| 通過柔性電流探頭的交流電流 | |||
| 量程 | 2500 A | ||
| 分辨率 | 374 和 375 |
0.1 A (≤ 600 A) 1 A (≤ 2500 A) |
|
| 376 |
0.1 A (≤ 999.9 A) 1 A (≤ 2500 A) |
||
| 精確度 | 3% ±5 位 (5 – 500 Hz) | ||
| 波峰因數 (50/60Hz) |
3.0（1100 A 時） （僅限于 375 和 376） 2.5（1400 A 時） 1.42（2500 A 時） C.F. > 2 時增加 2% |
||
| 最佳距離 | i2500-10 Flex | i2500-18 Flex | 誤差 |
| A | 0.5 in (12.7 mm) | 1.4 in (35.6 mm) | ± 0.5% |
| B | 0.8 in (20.3 mm) | 2.0 in (50.8 mm) | ± 1.0% |
| C | 1.4 in (35.6 mm) | 2.5 in (63.5 mm) | ± 2.0% |
| 測量不確定度假定中間的主要導線處于最佳位置、無外部電場或磁場且處于工作溫度范圍內。 | |||
| 直流電流 | |||
| 量程 |
374 和 375 376 |
600.0 A 999.9 A |
|
| 分辨率 | 0.1 A | ||
| 精確度 | 2% ± 5 位 | ||
| 交流電壓 | |||
| 量程 |
374 和 375 376 |
600.0 V 1000 V |
|
| 分辨率 |
374 和 375 376 |
0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) |
|
| 精確度 | 1.5% ± 5 位 (20 – 500 Hz) | ||
| 直流電壓 | |||
| 量程 |
374 和 375 376 |
600.0 V 1000 V |
|
| 分辨率 | 374 和 375 376 |
0.1 V 0.1 V (≤ 600.0 V) 1 V (≤ 1000 V) |
|
| 精確度 | 1% ± 5 位 | ||
| 毫伏直流 | |||
| 量程 | 375 和 376 | 500.0 mV | |
| 分辨率 | 0.1 mV | ||
| 精確度 | 1% ± 5 位 | ||
| 頻率（通過夾鉗） | |||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | |
| 分辨率 | 0.1 Hz | ||
| 精確度 | 0.5% ± 5 位 | ||
| 觸發電平 |
5 – 10 Hz，≥10 A 10 – 100 Hz，≥5 A 100 – 500 Hz，≥10 A |
||
| 頻率（通過柔性電流探頭） | |||
| 量程 | 375 和 376 | 5.0 - 500.0 Hz | |
| 分辨率 | 0.1 Hz | ||
| 精確度 | 0.5% ± 5 位 | ||
| 觸發電平 |
5 – 20 Hz，≥25 A 20 – 100 Hz，≥20 A 100 – 500 Hz，≥25 A |
||
| 電阻 | |||
| 量程 |
374 375 和 376 |
6000 Ω 60 kΩ |
|
| 分辨率 | 374 |
0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) |
|
| 375 和 376 |
0.1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 kΩ) |
||
| 精確度 | 1% ± 5 位 | ||
| 電容 | |||
| 量程 | 1000 μF | ||
| 分辨率 |
0.1 μF (≤ 100 μF) 1 μ F (≤ 1000 μF) |
||
| 精確度 | 1% ± 4 位 | ||
| 機械規格 | |||
| 尺寸（長 x 寬 x 高） | 246 mm x 83 mm x 43 mm | ||
| 重量 | 388 g | ||
| 鉗口開度 | 34 mm | ||
| 柔性電流探頭直徑 | 7.5 mm | ||
|
柔性電流探頭電纜長度 （端部到電線接頭） |
1.8 m | ||
| 環境指標 | |||
| 工作溫度 | 10 °C – +50 °C | ||
| 存放溫度 | -40 °C – +60 °C | ||
| 工作濕度 |
非冷凝 (< 10 – °C) ≤ 90% RH（10 °C – 30 °C 時） ≤ 75% RH（30 °C – 40 °C 時） ≤ 45% RH（40 °C – 50 °C 時） |
||
| 工作海拔 | 3000 米 | ||
| 存放海拔 | 12000 米 | ||
| 電磁兼容性 (EMC) | EN 61326-1:2006 | ||
| 溫度系數 | 高于 28 °C 或低于 18 °C，每攝氏度增加指定準確度的 0.1 倍 | ||
| 安全規格 | |||
| 符合安全標準 |
CAN/CSA-C22.2 編號 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 至 1000V 測量類別 (CAT) III 600V 測量類別 (CAT) IV 污染等級 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008 |
||
| 電池 | 2 AA，NEDA 15A，IEC LR6 | ||
