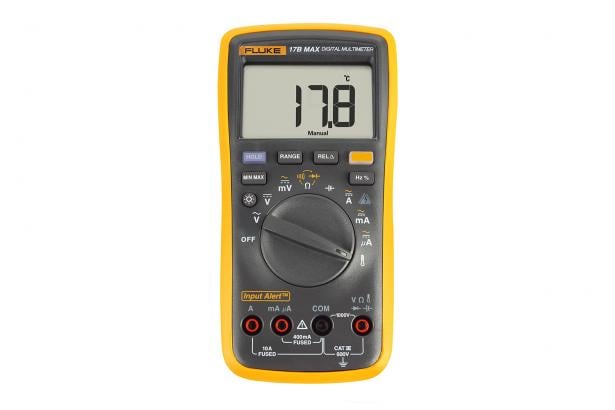

福祿克 Fluke 17B MAX 數字萬用表
福祿克支持 Input alert? 并標配特尖表筆的首款經濟型萬用表。它的Input alert?功能可以減少客戶因誤操作燒保險絲所帶來的效率下降及成本增加，特尖表筆讓研發客戶可以在電路板上完成精細測量。

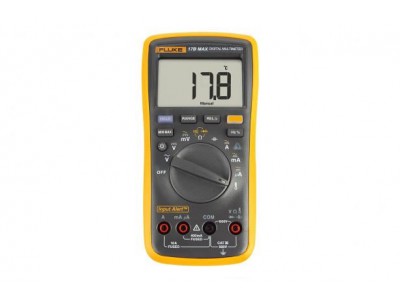

福祿克 Fluke 17B MAX 數字萬用表
福祿克 Fluke 17B MAX 數字萬用表 儀器特點
- ? 誤操作聲光報警，減少保險絲損壞
- ? 1mm特尖表筆，應對電路板測試
- ? 任意按鍵喚醒，提高效率
- ? 電壓: 6000字讀數
- ? 電容量程：2000uF
- ? CATIII 600V 安全等級
- ? 支持頻率和溫度測量
福祿克 Fluke 17B MAX 數字萬用表 技術數據
| 精度在校準后一年內都適用，工作溫度為18 °C 至 28 °C，相對濕度為 0 % 至 75 %。 精度規格采用以下形式：±([讀數的 %] + [最小有效位數字值])。 | ||||
| 功能 | 量程 | 分辨率 | 精度 | |
| 15B MAX | 17B MAX | |||
|
交流電壓 （40 Hz 至 500 Hz）1 |
6.000 V 60.00 V 600.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
1.0 % + 3 | 1.0 % + 3 |
| 交流電壓（毫伏） | 600.0 mV | 0.1 mV | 3.0 % + 3 | 3.0 % + 3 |
| 直流電壓 |
6.000 V 60.00 V 600.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
0.5 % + 3 | 0.5 % + 3 |
| 直流電壓（毫伏） | 600.0 mV | 0.1 mV | 1.0 % + 10 | 1.0 % + 10 |
|
交流電流 μA （40 Hz 至 400 Hz）2 |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 | 1.5 % + 3 |
|
交流電流 mA （40 Hz 至 400 Hz） 2 |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 | 1.5 % + 3 |
|
交流電流 A （40 Hz 至 400 Hz）2 |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 | 1.5 % + 3 |
| 直流電流 μA 2 |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 | 1.5 % + 3 |
| 直流電流 mA 2 |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 | 1.5 % + 3 |
| 直流電流 A 2 |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 | 1.5 % + 3 |
| 二極管測試 3 | 2.000 V | 0.001 V | 10% | 10% |
| 溫度 4 |
50.0 °C to 400.0 °C 0 °C to 50.0 °C -55.0 °C to 0 °C |
0.1 °C | 不適用 |
2 %+1 °C 2 °C 9 %+2 °C |
| 電阻(歐姆)5 |
400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ |
0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 |
| 電容6 |
40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 2000 μF |
0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
|
頻率1（10 Hz 至 100 kHz） |
50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz |
0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz |
不適用 | 0.1 % + 3 |
| 占空比1 | 1% to 99% | 0.10% | 不適用 | 1 % 典型情況7 |
| 通斷性閾值 | — | — | 70Ω | 70Ω |
| 背光燈 | — | — | 有 | 有 |
|
1 所有交流電流、頻率及占空比均按照量程的 1 % 至 100 % 指定。 未指定低于量程 1 % 的輸入值。 2 負荷電壓典型值 直流/交流電流 μA: 100 μV / μA， 直流/交流電流 mA: 2 mV/mA， 直流/交流電流 A: 0.03 V/A 3 通常，開路測試電壓為 2.0 V，短路電流 < 0.6 mA。 4 4 支持K型熱電偶 5 5典型開路測試電壓 0.54 V， 最大短路電流 1.8 mA 6 規格不包括因測試導線電容和電容基底所導致的誤差（在 40 nF 量程內可能高達 1.5 nF）。 7 典型情況是指頻率為 50 Hz 或 60 Hz，占空比為 10 % 至 90 %。 |
||||
| 輸入特性 | ||||
| 功能 | 過載保護 |
輸入阻抗 （標稱值） |
共模抑制比 | 常規模式抑制比 |
| 交流電壓 | 1000 V 1 | >10 MΩ, < 100 pF |
在50 Hz 或 60 Hz 時， 大于 60 dB |
— |
| 交流電壓（毫伏） | 1000 V 1 | >1 MΩ, < 100 pF |
在 50 Hz 或 60 Hz 時，大于 80 dB |
— |
| 直流電壓 | 1000 V 1 | >10 MΩ, < 100 pF |
在50 Hz 或 60 Hz 時， 大于 100 dB |
在 50 Hz 或 60 Hz 時，大于 60 dB |
| 直流電壓（毫伏） | 1000 V 1 | >1 MΩ, < 100 pF |
在 50 Hz 或 60 Hz 時，大于 80 dB |
— |
| 1 10 6 V Hz（最大值） | ||||
| 通用技術指標 | |
|
任何端子和接地 之間的最高電壓 |
600 V |
|
V端子和COM端子間 的最大差分電壓 |
1000V |
| 顯示屏 (LCD) | 6000 個計數，每秒更新 3 次 |
| 電池類型 | 2 AA, IEC LR6 |
| 電池壽命 | 最短 500 小時 |
| 溫度 |
工作溫度： 0 °C 至 40 °C； 存放溫度： -30 °C 至 60 °C |
| 相對濕度 |
工作濕度： 10 °C 至 30 °C 時，相對濕度 ≤ 90 %；30 °C 至 40 °C 時， 相對濕度 ≤ 75 %； 非冷凝（低于 10 °C 時） |
|
工作濕度 40 MΩ 量程 |
10 °C 至 30 °C 時，相對濕度 ≤ 80 %；30 °C 至 40 °C 時，相對濕度 ≤ 70 % |
| 海拔 | 工作海拔： 2000 m；存放： 12000 m |
| 溫度系數 | 0.1 X（指定精度）/°C (< 18 °C 或 >28 °C) |
|
電流輸入的 保險絲保護 |
440 mA，1000 V 快熔式，僅限使用 Fluke 指定零件。 11 A，1000 V 快熔式，僅限使用 Fluke 指定零件 |
| 體積（高 x 寬 x 長） | 183 mm x 91 mm x 49.5 mm |
| 重量 | 455 g |
| IP 等級 | IP40 |
| 安全性 | IEC 61010-1，IEC61010-2-030 CAT III 600 V，污染等級 2 |
| 電磁環境 | IEC 61326-1： 便攜式 |
| 電磁兼容性 | 僅在韓國適用 |
|
A 類設備（工業廣播和通信設備） 1 11該產品符合工業（A 類）電磁波設備的要求，銷售商或用戶應注意這一點。 該設備適用于工作環境，而非家庭環境 |
|
