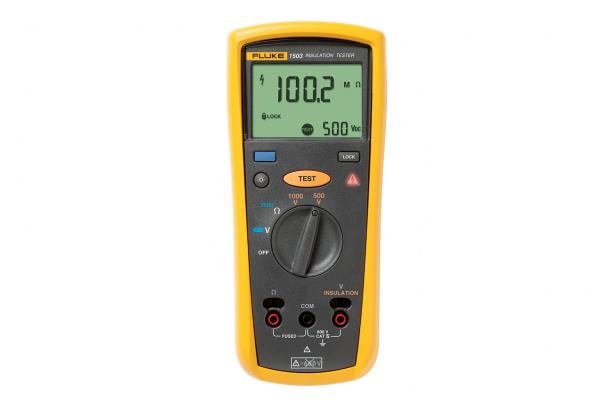

福祿克 Fluke 1503 絕緣電阻測試儀
Fluke 1503 絕緣測試儀精巧細致，結實耐用，并且操作非常方便。 由于可以接受多種不同的測試電壓，它們成為眾多檢修、調試和預防性維護場合的理想工具。
這些工具還配備了遠程探針等其它組件，這使得測試過程非常快捷，而且節省了成本。

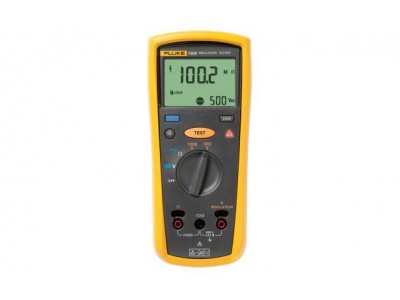

福祿克 Fluke 1503 絕緣電阻測試儀
福祿克 Fluke 1503 絕緣電阻測試儀 儀器特點
- ? 絕緣測試量程:0.1 M? 到 2000 M?
- ? 絕緣測試電壓:500 V、1000 V
- ? 遠程測試探針便于執行重復測試以及在難以接近的場所執行測試
- ? 實時電路檢測功能禁止在電壓高于 30 V 時進行絕緣測試，提升了安全級別
- ? 自動釋放電容性電壓可以更好地保護用戶的安全
- ? 交流/直流電壓: 0.1 V 到 600 V
- ? 200 mA 連續電流
- ? 電阻: 0.01 ? 到 20.00 k?
- ? 自動關閉功能節省了電池電量
- ? 寬大背光顯示屏便于讀取測量結果
- ? CAT IV 600 V 過壓類別等級提升了用戶的安全級別
- ? 每個測試儀均附帶遠程探針、測試線、探針和鱷魚夾
- ? 配裝可選的 Fluke TPAK 磁性懸掛系統使您可以騰出手來從事其它工作
- ? 四節 AA 堿性電池（NEDA 15 A 或 IEC LR6）至少可以進行 1000 次絕緣測試
- ? 一年質保
福祿克 Fluke 1503 絕緣電阻測試儀 技術數據
| 交流/直流電壓測量 | ||
| 精度 | 量程 | 600.0 V |
| 分辨率 | 0.1 V | |
|
50 Hz 至 400 Hz ±(% 讀數 + 數字) |
± (2 % + 3) | |
| 輸入阻抗 | 3 MΩ （標稱值）, < 100 pF | |
|
共模衰減率 (1 kΩ 不平衡) |
直流時 > 60 dB、50 或 60 Hz | |
| 過載保護 | 600 V rms 或直流 | |
| 接地線電阻測量 | ||
| 量程/分辨率 | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| 精度 | ± (1.5 % + 3) | |
| 過載保護 | 2 V 有效值或直流 | |
| 開路測試電壓 | > 4.0 V, < 8 V | |
| 短路電流 | > 200.0 mA | |
| 絕緣規格 | ||
| 測量范圍 | 0.01 MΩ 至 2000 MΩ | |
| 測試電壓 | 500 V、1000 V | |
| 測試電壓準確度 | + 20 %, - 0 % | |
| 短路測試電流 | 1 mA（標稱） | |
| 自動放電 | 放電時間 < 0.5 秒，C = 1 μF 或更少 | |
| 帶電電路指示器 | 在初始化測試前，如果終端電壓 > 30 V，進行抑制測試 | |
| 最大電容性負載 | 在 1 μF 以下的負載可操作 | |
| 測量精度 | ||||
| 輸出電壓 | 顯示范圍 | 分辨率 | 測試電流 |
精準度 ±（% 讀數 + 最低有效位數量） |
| 500 V (0 % 到+ 20 % |
0.1 到 20.0 M? | 0.01 M? | 1 mA @ 500 k? | ± （2.0 % + 5） |
| 20.0 到 200.0 M? | 0.1 M? | |||
| 200 到 500 M? | 1 M? | |||
| 1000 V (0 % 到+ 20 %) |
0.1 到 200.0 M? | 0.1 M? | 1 mA @ 1 M? | ± （2.0 % + 5） |
| 200 到 2000 M? | 1 M? | |||
| 通用技術指標 | ||
|
施加到任意端子 上的最大電壓 |
600 V AC rms 或 DC | |
| 儲存溫度 | -40 °C 至 60 °C （-40 °F 至 140 °F） | |
| 工作溫度 | -20 °C 至 55 °C （-4 °F 至 131 °F） | |
| 溫度系數 | 溫度 < 18 °C 或 > 28 °C（< 64 °F 或 > 82 °F）時，0.05 x（指定精度）/°C | |
| 相對濕度 |
10 °C 至 30 °C（50 °F 至 86 °F）時，0% 至 95% 30 °C 至 40 °C（86 °F 至 104 °F）時，0% 至 75% 40 °C 至 55 °C（104 °F 至 131 °F）時，0% 至 40% |
|
| 振動 | 隨機，2 g，5-500 Hz，依據 MIL-PRF-28800F 2 類儀器 | |
| 撞擊 | 按照 IEC 61010-1 第 2 版的規定，1 米跌落（1 米跌落測試，六面，橡木地板） | |
| 電磁兼容 | 在3 V/M的RF場中，準確度 = 給出的準確度（EN 61326-1:1997） | |
| 安全性 |
符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版對CAT IV 600 V 設備的要求 |
|
| 認證 | CSA，符合標準CSA/CAN C22.2 No. 1010.1； TUV，符合標準 IEC/EN 61010-1第2版 | |
| 電池 | 4節 AA 型號的電池（(NEDA 15A 或 IEC LR6） | |
| 電池壽命 | 用于絕緣測試時 |
在室溫下用新電池至少可進行 1000次絕緣測試。 測試均指標準測試:1000 V，至1 MΩ，占空比為 5秒鐘打開，25秒種關閉。 |
| 電阻測量時 |
在室溫下利用新電池至少可進行 2500 次接地電阻測量。 測試均指標準測試:1 Ω，占空比為 5秒鐘打開，25秒鐘關閉 |
|
| 尺寸 | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| 重量 | 550 g （1.2 lb） | |
| IP 等級 | IP40 | |
| 海拔高度 | 工作 | 2000 m CAT IV 600 V，3000 m CAT III 600 V |
| 非工作（儲存） | 12,000 m | |
| 過載能力 | 110 % 范圍 | |
| 內含附件 | TL224 測試導線，TP74 測試探頭，夾子零件號為 1958654（紅色）和 1958646（黑色），皮套和遠程探頭 | |
