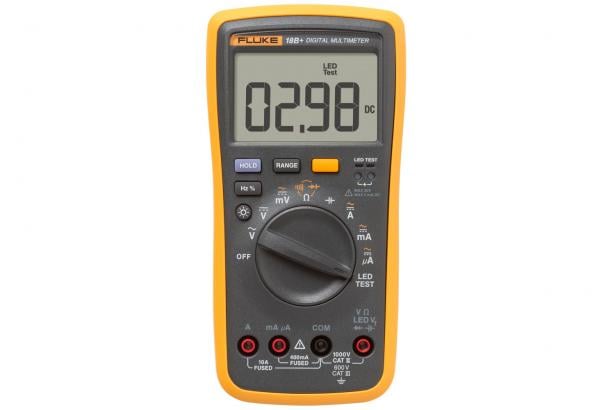

福祿克 Fluke 18B+ 數字萬用表
使用 Fluke 18B+ 數字萬用表檢查與測試大部分電子產品問題。該儀表使用方便，并且與原來的 Fluke 18B 相比，具有明顯的改善。 適用于從事電子維修和制造設置的任何人。 不管您一直想要擁有一臺福祿克數字萬用表，還是一直在尋找升級的理由，F(xiàn)luke 18B+ 都可滿足您的需求。

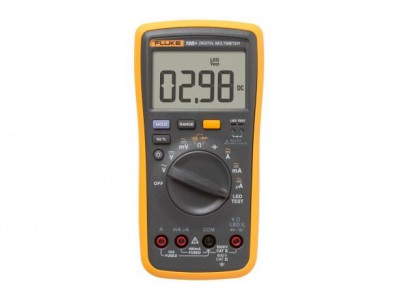

福祿克 Fluke 18B+ 數字萬用表
福祿克 Fluke 18B+ 數字萬用表 儀器特點
- ? 600 V Cat III 安全設計指標
- ? 顯示范圍大出 50%，背光為明亮的白色
- ? 智能 LED 測試點亮 LED（不管極性），可讓您在兩種模式下測試 LED：
- ? DMM LED 插座測試模式
- ? UUT (PCBA) 上的 LED 測試模式（使用測試引線）
- ? 電壓、電阻、電流、電容
- ? 二極管測試, 數據保持
- ? 頻率和占空比
- ? 輸入終端的交流和直流電流測量值為 10A
福祿克 Fluke 18B+ 數字萬用表 技術數據
| 精度規格 | |||
| 功能 | 量程 | 分辨率 | 精度 |
|
交流電壓 （40 Hz 至 500Hz）1 |
4.000 V 40.00 V 400.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
1.0 % + 3 |
| 直流電壓 |
4.000 V 40.00 V 400.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
0.5 % + 3 |
| 交流電壓（毫伏） | 400.0 mV | 0.1 mV | 3.0 % + 3 |
| 直流電壓（毫伏） | 400.0 mV | 0.1 mV | 1.0 % + 10 |
| 二極管測試2 | 2.000 V | 0.001 V | 10% |
| 電阻（歐姆） |
400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ |
0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5% + 3 |
| 電容3 |
40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 1000 μF |
0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
|
頻率 1 Hz (10 Hz – 100 kHz) |
50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz |
0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz |
0.1 % + 3 |
| 占空比1 | 1 % 至 99 % | 0.1 % | 1 %，典型情況4 |
|
交流電流 (40 Hz - 400 Hz) |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 |
|
交流電流 mA (40 Hz 到 400 Hz) |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 |
| 直流電流 μA |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 |
| 直流電流 mA |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 |
| 直流電流 A |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 |
| 1. 所有電流、頻率和占空比的范圍都是量程的 1 % 到 100 %。未指定低于量程 1 % 的輸入值。 2. 通常，開路測試電壓為 2.0 V，短路電流 < 0.6 mA。 3. 規格不包括測試引線電容和電容板引起的誤差（量程為 40 nF 時，誤差最高為 1.5 nF）。 4. 通常意味著頻率為 50 Hz 或 60 Hz，占空比介于 10 % 和 90 % 之間。 | |||
| 功能 | 發光范圍 | 測量范圍 | 分辨率 | 精度 |
|
LED VF 測試 1 (LED 測試用插座) |
1.00 to 6.00 V | NA | NA | NA |
|
LED VF 測試 2 (測試引線) |
1.00 to 6.00 V | 1.00 to 6.00 V | 0.01 V | 10 % 3 |
| 通斷性閾值 | 不適用 | 不適用 | 不適用 | 70Ω |
|
1 開路測試電壓為 ±12 V，短路電流 >±5 mA（通常情況） 2 開路測試電壓為 ±12 V，短路電流 >±3 mA（通常情況） 3 VF 測量，驅動電流低于 2.2 ±0.4 mA。 |
||||
| 功能 | 過載保護 | 輸入阻抗（標稱值） | 共模抑制比 | 常規模式抑制比 |
| 交流電壓 | 1000 V1 | >10 MΩ < 100 pF |
在直流電流下， 50 Hz 或 60 Hz 時，大于 60 dB |
? |
| 交流電壓（毫伏） | 400 mV | >1MΩ，< 100 pF |
在 50 Hz 或 60 Hz 時，大于 80 dB |
? |
| 直流電壓 | 1000 V1 | >10 MΩ < 100 pF |
在直流電流下， 50 Hz 或 60 Hz 時，大于 100 dB |
在 50 Hz 或 60 Hz 時，大于 60 dB |
| 直流電壓（毫伏） | 400 mV | >1MΩ，< 100 pF |
在 50 Hz 或 60 Hz 時，大于 80 dB |
- |
| 1. 10 6 V Hz 最大值 | ||||
| 通用技術指標 | |
|
對任何端子及地線 所施加的最高電壓 |
1000 V |
| 顯示屏 (LCD) | 4000 次計數，每秒更新 3 次 |
| 電池類型 | 2 AA，NEDA 15A，IEC LR6 |
| 電池壽命 |
最低 500 小時（LED 測試模式且不加負載情況下為 50 小時。 帶負載情況下，電池壽命取決于被測試 LED 的類型。） |
| 溫度 | |
| 工作溫度 | 0 °C 至 40 °C |
| 儲存溫度 | -30 °C 至 60 °C |
| 相對濕度 | |
| 工作濕度 | 非冷凝 (< 10°C) 10 °C 到 30 °C 時，小于等于 90% RH； 30 °C 到 40 °C 時，小于等于 75% |
|
40 MΩ 量程 10 °C 到 30 °C 時，小于等于 80% RH； 30 °C 到 40 °C 時，小于等于 70% |
|
| 海拔 | |
| 工作溫度 | 2000 m |
| 儲存溫度 | 12000 m |
| 溫度系數 | 0.1 X（指定精度）/°C (< 18 °C 或 >28 °C) |
| 電流輸入的保險絲保護 |
440 mA、1000 V 快熔，僅限指定的 Fluke 部件。 11A、1000V 快熔，僅限指定的 Fluke 部件。 |
| 體積（高 x 寬 x 長） | 183 x 91 x 49.5 mm |
| 重量 | 455 g |
| 防護等級 | IP 40 |
| 安全性 |
IEC 61010-1，IEC61010-2-030 CAT III 600 V， CAT II 1000 V，污染等級 2 |
| 電磁環境 | IEC 61326-1： 便攜 |
| 電磁兼容性 | 僅在韓國適用。 |
|
A 類設備（工業廣播和通信設備）1 1 這款產品滿足行業（A 類）電磁波設備的要求，銷售員或 用戶應注意這一點。該設備適用于商業環境， 不適合家庭使用。 |
|
