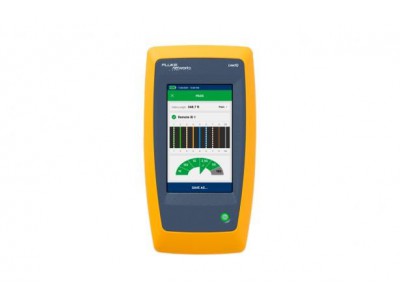

福祿克 Fluke Networks linkIQ? 工業以太網線纜/網絡測試儀
linkIQ? 可測量長度達到 1000 ft (305 m) 的線纜，并提供與開路點、短路點和未端接線纜等故障點的距離。
隨附的 MS-IE 遠程適配器可發現 RJ45、M12X、M12D 和 M8D 端接線纜上的接線錯誤和分拆線對。
linkIQ? 支持 EtherNet/IP、PROFINET、EtherCAT 和其他工業以太網，并可證明 10base-T 至 10Gbase-T（10 Mb/s 至 10 Gb/s）的布線帶寬是否符合要求，還提供最近交換機的診斷信息（包括標稱數據速率、交換機名稱、端口號和 VLAN 信息）以及高達 8 級 (90W) 的 PoE 測試和負載測試。
包括 linkIQ? 主機、Remote ID #1、RJ45-RJ45 跳線 (M-F)、RJ45-RJ45 跳線 (M-F)、快速參考指南、交流充電器、RJ45/11 通用連接器、RJ45/M12X 跳線、RJ45/M12D 跳線、RJ45/M8D 跳線、RJ45/11 模塊化適配器、帶 Remote ID 夾扣的掛帶、手提包（便攜包）。

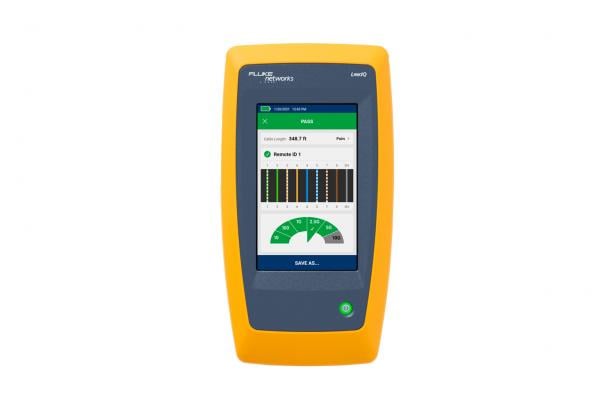

福祿克 Fluke Networks linkIQ? 工業以太網線纜/網絡測試儀
福祿克 Fluke Networks linkIQ? 工業以太網線纜/網絡測試儀 儀器特點
- ? 針對 EtherNet/IP、PROFINET、EtherCAT，驗證速率高達 10Gbase-T 的線纜性能
- ? 獲取相連交換機的數據速率、交換機名稱、端口號和 VLAN
- ? 檢測 PoE 等級 (1-8) 和功率，并執行負載測試
- ? 執行包括長度測量在內的線纜診斷
- ? 通過 linkWare? PC 管理結果并打印報告
福祿克 Fluke Networks linkIQ? 工業以太網線纜/網絡測試儀 技術數據
| 功能 | 說明 |
| 用戶界面 (UI) 支持的語言 | 英語 (SW v1.0) |
| 重量 | 1 lbs 6 oz (624g) |
| 電池 |
類型：鋰電池，3.6 V，6400 mAh 續航時間：8 小時（標準） 充電時間：4.5 小時 充電溫度范圍：0 °C 至 +40 °C |
| 電源適配器 |
輸入：100 - 240 VAC ±10%，50/60Hz 輸出：15 VDC，最大 2 A II 類 |
| 主機接口 | USB C 型 |
| 顯示屏 | 800 x 480 電容式多點觸控彩色屏 |
| 尺寸 | 8.5 in x 4.5 in |
| 工作溫度 | 0 °C 至 45 °C |
| 存放溫度 | -10 °C 至 +60 °C |
| 工作相對濕度 |
0 % - 90 % (0°C - 35°C) 0 % - 70 % (35°C - 45°C) |
| 工作海拔 | 4000 m（使用交流電源適配器時為 3200 m） |
| 振動 | 隨機，2 g，5 Hz-500 Hz |
| 跌落 | 1 米跌落，6 面 |
| 有源網絡診斷 | |
| 功能 | 說明 |
| 診斷協議 |
鏈路層發現協議 (LLDP) Cisco 發現協議 (CDP) 快速鏈路脈沖 (FLP) |
|
最近設備的診斷信息 （通過診斷協議而可供使用的情況下） |
交換機名稱 端口號 VLAN 名稱 標稱數據速率 標稱雙工 |
| 以太網供電兼容性 |
IEEE 802.3af/at/bt 與特征電阻之間的硬件協商 與 LLDP/CDP 之間的軟件協商 |
| 以太網供電診斷信息 |
標稱功率等級（0 至 8） 標稱可用功率 受電線對 單特征和雙特征診斷信息 |
| 以太網供電測量 |
負載電壓 (V) 負載功率 (W) |
| 端口指示燈閃爍 | 相連端口的指示燈閃爍 |
| 線纜測試規格 | |
| 功能 | 說明 |
| 測試端口 | 屏蔽式 8 針模塊化插孔，可插接 8 針模塊化 (RJ45) 插頭。 |
| 自動測試的調試 |
10Gbase-T、5Gbase-T、2.5Gbase-T、 1000base-T、100base-TX、10base-T、僅限布線圖。 測試速度：6 秒，適用于長度< 70 md> |
| 線纜類型 |
平衡雙絞線布線 非屏蔽雙絞線 屏蔽雙絞線 2 對和/或 4 對 |
| 僅限布線圖測試 |
記錄布線圖 每個線對的長度 診斷分拆線對 用戶可選擇 T568A 或 T568B 用戶可選擇交叉設置（直連、半交叉、全交叉） 測試速度：1 秒，適用于長度< 120 md> |
| 長度（最大） | 305 m (1000 ft) |
| 標稱傳播速度 (NVP) | 用戶可設置 |
| 音頻發生器 |
生成與 Fluke Networks IntelliTone 探頭兼容的數字音頻。 生成與通用模擬探頭兼容的模擬音頻。 |
| Remote ID 定位器 | 使用 Remote ID 終端識別多達 7 個唯一端口或辦公室插座 |
