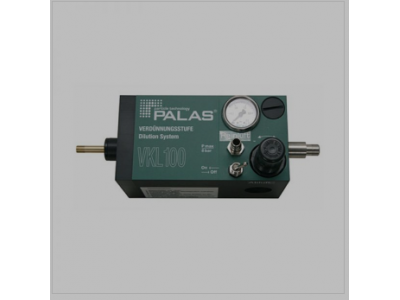

德國palas VKL 100氣溶膠稀釋器
VKL 100系列稀釋系統可以以確定和可靠的方式通過稀釋系數1:100降低氣霧劑的濃度,也可以降低高濃度的氣霧劑的濃度。
Palas® VKL 100稀釋系統用于垂直操作,適用的粒徑范圍高達2 µm,適用于潔凈室應用。通過多個VKL級聯系統可實現高達1:100,000的稀釋系數。
功能原理:
-
無顆粒空氣(體積流量VR)通過吸嘴連通的環形通道進行循環。因此,根據伯努利方程,在吸嘴處產生體積流量VAn。
稀釋系數VF根據以下公式計算

Palas®級聯稀釋系統的粒徑分布的代表性稀釋度
VDI報告數量(從1973年到2007年)從計量學上證明,使用Palas®稀釋系統,可以實現可重現的氣溶膠稀釋(低至VF100,000 )。
簡單的現場功能測試
通過此簡單的測試設置,任何人都可以檢查Palas®級聯稀釋系統:
首先,通過稀釋步驟進行顆粒測量。在此重要的是氣溶膠濃度例如待測實驗室空氣不超過重合效應極限(最大可檢測氣溶膠濃度)。在第二步中,待測稀釋步驟串聯(級聯)。為了檢查測試步驟的稀釋倍數(位置2),將位置1測量結果中的總顆粒數除以位置2的總顆粒數。
實驗裝置

位置1:實驗室空氣

位置2:實驗室空氣
VKL 100用于通過OPC進行無重合效應的測量; VKL 10已經過測試。
稀釋系數的計算

假設第一次測量不受重合誤差的影響,并且被測試的稀釋系統正在運行(未受污染),則確定稀釋系數約為10。如果不是這種情況,則測量1中可能存在重合效應。在這種情況下,必須降低氣溶膠濃度或使用另外的稀釋步驟。另一種可能性是待測試的稀釋步驟受污染。在這種情況下,必須清潔設備并重復測試。
測量示例
Particle class in µm | Number Pos.1 |
0.2 | 151648 |
0.3 | 71604 |
0.5 | 4305 |
0.7 | 360 |
1.0 | 82 |
2.0 | 16 |
3.0 | 1 |
5.0 | 0 |
Sum | 228016 |
Particle class in µm | Number Pos.2 |
0.2 | 15166 |
0.3 | 7290 |
0.5 | 524 |
0.7 | 65 |
1.0 | 21 |
2.0 | 3 |
3.0 | 0 |
5.0 | 2 |
Sum | 23071 |
表1:Palas®稀釋系統的技術特性
TYPE | Dilution factor* Vf | Pressure - resistant up to 10 bar |
Chemically resistant | Heatable up -℃ | dp max in µm | Compressed air 4-8 bar | Cascadable | Voltage |
DC 100 | 10,100 | <5 | 115V/230V | |||||
DC 1000 | 10,100,1000 | <5 | 115V/230V | |||||
DC 10000 | 10,100,1000,10000 | <5 | 115V/230V | |||||
KHG 10 | 10 | x | 150 | <20 | x | x | 115V/230V | |
KHG 10 D | 10 | x | x | 150 | <20 | x | x | 115V/230V |
PMPD 100 | 100 | x | 200 | <5 | x | 115V/230V | ||
PMPD1000 | 1000 | x | 200 | <5 | x | 115V/230V | ||
VDD 10 | 1-10 | <10 | x | 115V/230V | ||||
VKL 10 | 10 | <20 | x | x | ||||
VKL 10 E | 10 | x | <20 | x | x | |||
VKL 10 ED | 10 | x | x | <20 | x | x | ||
VKL 10 V | 10 | <20 | x | x | ||||
VKL 27 | 27 | <10 | x | x | ||||
VKL 100 | 100 | <2 | x | x |
德國palas VKL 100氣溶膠稀釋器:優點
- ■Palas®的稀釋系統具有明確的特征。每個單獨的設備都有一份校準證書備案。
- ■稀釋步驟可提供暫時恒定的代表性稀釋度(稀釋系數為10和100)。
- ■稀釋系統可以按照100、1,000、10,000和100,000的稀釋因子進行級聯
- ■壓縮空氣消耗低,例如四個VKL 10系統僅需128 升 /分鐘,稀釋倍數為10,000
- ■稀釋步驟可與所有常見的粒子計數器組合使用。
- ■使用VKL 10 E、VKL 10 ED、KHG 10和KHG 10 D稀釋系統,等壓稀釋超壓高達10 bar/等溫稀釋高達120°C
- ■ 簡單的現場功能測試
德國palas VKL 100氣溶膠稀釋器: 應用領域
- ■使用計數測量方法確定分離效率,例如帶煙塵過濾器或HEPA / ULPA過濾器
- ■潔凈室、分離器和安全工作臺的泄漏測試和驗收測量
- ■環境與氣候研究
- ■吸入毒理學
- ■氣溶膠測量技術:柴油機廢氣、切屑、冷卻劑氣溶膠、焊縫煙霧、油滴、過濾器和慣性分離器的供試氣溶膠
德國palas VKL 100氣溶膠稀釋器:規格參數
外型尺寸 | 100 • 245 • 100 mm |
重量 | approx. 4 kg |
稀釋系數 | 1 : 10 |
等速吸嘴 | 0.028 – 0.06 升/分鐘、 0.23 – 0.5 升/分鐘、 0.6 – 1.6 升/分鐘、2 – 5 升/分鐘、 28 升/分鐘=> 15 – 37升/分鐘 |
最大粒徑 | < 20 µm(煙塵) |
特殊功能 | 級聯 |
體積流量(清潔空氣) | 18 – 45 升/分鐘 |
體積流量(吸入流量) | 2 – 5 升/分鐘 |
壓縮空氣供應 | 4 – 8 bar |
