| 發射脈沖 |
負方波，發射電壓25～250V連續可調，步進為25V。寬度30～600ns連續可調，步進為10ns。 |
| 工作方式 |
單、雙 |
| 阻尼 |
400、80Ω |
| 工作頻率 |
分寬帶、窄帶兩檔，寬帶：0.5～15MHz，窄帶：1.5～3MHz |
| 增益 |
0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 |
| 聲速范圍 |
1000～15000m/s ，連續可調，內置30個常用的材料聲速值 |
| 檢測范圍 |
0.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm |
| 檢波方式 |
正向、負向、全波、射頻（RF） |
| 閘門及報警器 |
三路閘門及硬件驅動實時報警信號，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲報警
測量方式：峰值、前沿 |
| 顯示屏 |
工業級、TFT 8.4"WVGA彩色液晶顯示屏，分辨率800×600 |
| 脈沖移位 |
-7.5～3000μs |
| 探頭零值 |
0～999.9μs |
| 脈沖重復頻率 |
25～1000Hz，自動、手動兩種調節方式 |
| 垂直線性誤差 |
≤4% |
| 水平線性誤差 |
≤0.4% |
| 靈敏度余量 |
≥60dB (200Φ2平底孔) |
| 分辨率 |
≥34dB (5P14) |
| 動態范圍 |
≥30dB |
| 抑制 |
(0～90)%，不影響線性與增益 |
| 電噪電平 |
<10% |
| 接口 |
C6接口
TOFD專用接口
USB 主控口
LAN(RJ45)網絡口
HDMI 高清接口
編碼器接口
電源接口 |
| 電源 |
大容量鋰電池，可連續工作4小時(與屏幕顯示和亮度相關)
直流：12V直流適配器 |
| 超聲標準 |
符合JB/T 10061-1999標準
符合GB/T 4730標準
符合GB/T 23902標準
兼容EN12668-1標準 |
| 內部存儲容量 |
8G(外接可擴展到32G) |
| 掃查長度 |
0～50000mm自動滾屏，最長機內存儲200m |
| 記錄方式 |
原始數據 |
| 采樣深度 |
2048 |
| 重量 |
約3kg(含電池) |
| 體積(高×寬×厚) |
206mm×298mm×101.5mm |

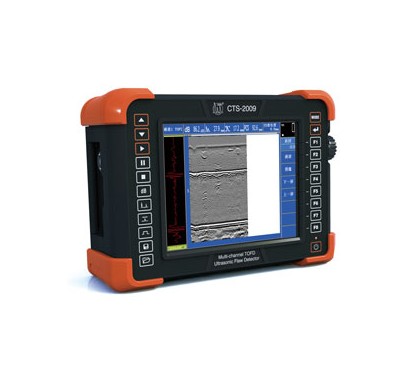

“7＋1”多通道設計，TOFD探傷和常規探傷完美融合
