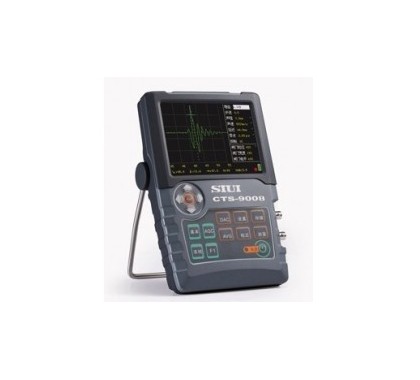

CTS-9008型超聲探傷儀-汕超
輕便、易用、可靠
——SIUI新一代輕便式數字超聲探傷儀
小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
操縱簡易：按鍵少，定義明確，實現單手握持操縱
防塵防水：按 IP65 防護標準設計，適應復雜的產業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
功能齊全：探頭頻率丈量、AWSD1.1/D1.5、API 5UE評價標準、RF(射頻)顯示、曲面修正、USB轉存
| 功能及性能： |
|
最高采樣速率240MHz，丈量分辨率0.1mm
|
|
簡便實用的探頭回波頻率檢測功能，快捷把握探頭的中心頻率，令探傷評價更正確
|
|
工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，分別突顯寬頻帶和高靈敏度的優點
|
|
20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
|
|
端點反射法丈量焊縫裂紋高度
|
|
采用定時掃描方式形成B型圖像
|
|
內置AWS D1.1/D1.5、API 5UE評價標
|
|
通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
|
|
RF（射頻）回波功能，對于薄壁材料丈量或?qū)W術研究和定性分析有很大幫助
|
| 自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效 |
| AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線 |
| DAC曲線，配合回波比較功能，使不同間隔不同波幅的回波定量更簡便 |
| 寬視角、高亮度、高清楚度的5.7”進口彩色TFT顯示屏，細節一覽無遺 |
|
3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
|
|
存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
|
CTS-9008型超聲探傷儀
主要技術指標：
|
功 能
|
單 位
|
技 術 數 據
|
| 衰減器誤差 |
dB
|
每12dB±1dB |
| 垂直線性誤差 |
%
|
≤3 |
| 動態范圍 |
dB
|
≥30 |
| 探傷靈敏度余量 |
dB
|
≥65（2.5Z20N探頭） |
| 遠區分辨力 |
dB
|
≥26 |
| 水平線性誤差 |
%
|
≤0.5 |
| 電噪聲電平 |
%
|
≤20（1~4MH) |
| 工作頻率范圍 |
MHz
|
0.5~15，分1~4/0.5~8/2~5三檔可選 |
| 脈沖重復頻率 |
Hz
|
分10檔可調（20~500Hz可調，但受探測范圍、材料聲速、脈沖移位、探頭零點等限制） |
| 薄板分辨力 |
mm
|
≤3（5C10N探頭） |
| 探測范圍 |
mm
|
0~13000（鋼縱波） |
| 脈沖移位 |
mm
|
-10~1000（鋼縱波） |
| 探頭零點 |
us
|
0~200 |
| 材料聲速 |
m/s
|
400~9999 |
| 阻尼 |
|
低/高 |
| 抑制 |
%
|
0~80 |
| 檢波方式 |
|
負向檢波/正向檢波/雙向檢波/濾波/RF |
| 增益調節 |
dB
|
0~110；分0.5/2/6/12步進調節 |
| 探頭頻率檢測 |
|
采用FFT計算探頭回波的頻率 |
| AWS D1.1/D1.5 |
|
根據美國焊接協會AWS的D1.1/D1.5計算鋼結構和橋梁焊縫等級 |
| API 5UE |
|
根據美國石油協會API的推薦性實踐RP 5UE計算缺陷深度的定量方法 |
| 曲面修正 |
|
修正斜探頭圓管檢測時的深度和水平間隔；修正模式：內弧/外弧 |
| 裂紋測高功能 |
|
根據斜探頭端點反射法計算焊縫裂紋高度 |
| 閘門擴展功能 |
|
將閘門內回波放大到整個回波區域 |
| DAC功能 |
|
用于制作、設置和應用DAC曲線 |
| AVG功能 |
|
用于制作、設置和應用AVG曲線 |
| 截圖功能 |
|
將儀器屏幕存為圖片并輸出到U盤中 |
| 轉存功能 |
|
通過USB接口把儀器內部數據集轉存到U盤 |
| 閘門 |
|
閘門方式：off/進波/失波/進波+報警聲/失波+報警聲 |
| 存儲 |
|
300組數據集，包括儀器設置、探傷狀態和回波圖形等 |
| 自動增益功能 |
|
使閘門內回波幅度自動調節到指定幅度
幅度設置：40%/50%/60%/70%/80%/90%/100%
|
| 峰值記憶功能 |
|
顯示波形包絡 |
| 峰值回波功能 |
|
記錄包含最高回波的回波波形 |
| 凍結功能 |
|
凍結屏幕波形 |
| 自動校正功能 |
|
用于校正材料聲速與探頭零點 |
| 角度丈量功能 |
|
用于丈量探頭角度 |
| 顯示屏 |
|
高亮度5.7''彩色TFT液晶顯示屏，320×240像素 |
| 工作時間 |
h
|
≥7 |
| 工作電壓 |
V
|
9~12DC（外部電源），6.0~8.4（電池） |
| 工作溫度 |
℃
|
-10~40 |
| 重量 |
kg
|
約1.15（含電池） |
| 尺寸 |
mm
|
152×240×52（寬×高×深） |
