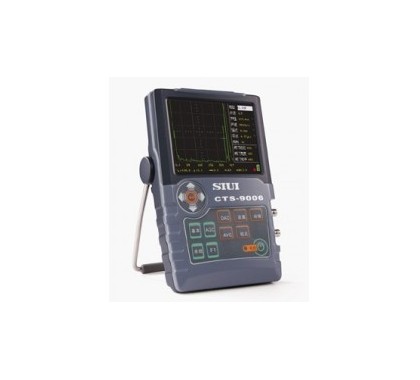

CTS9006超聲波探傷儀
輕便、易用、可靠
——SIUI新一代輕便式數字超聲探傷儀
小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業
輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
|
頂級功能與性能
|
|
|
|
最高采樣速率240MHz，測量分辨率0.1mm
|
|
|
|
工作頻率范圍0.5～10MHz，靈敏度余量高達65dB
|
|
|
|
20～500Hz分10檔可調的脈沖重復頻率，避免探傷過程中出現混響信號
|
|
|
|
自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷最高
波，探傷更高效
|
|
|
|
AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
|
|
|
|
DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
|
|
|
|
寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺
|
|
|
|
3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
|
|
|
|
存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
|
|
|
項 目
|
單 位
|
技 術 數 據
|
|
衰減器誤差
|
dB
|
每12dB ±1dB
|
|
垂直線性誤差
|
%
|
≤3
|
|
動態范圍
|
dB
|
≥30
|
|
探傷靈敏度余量
|
dB
|
≥65（2.5Z20N探頭）
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
遠區分辨力
|
dB
|
≥26
|
|
水平線性誤差
|
%
|
≤0.5
|
|
電噪聲電平
|
%
|
≤10（1~4MHz）
|
|
工作頻率范圍
|
MHz
|
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10 二檔可選
|
|
脈沖重復頻率
|
Hz
|
分10檔可調（20 ~ 500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
|
|
薄板分辨力
|
mm
|
≤3（5C10N 探頭）
|
|
探測范圍
|
mm
|
0 ~ 13000（鋼縱波）
|
|
脈沖移位
|
mm
|
-10 ~ 1000（鋼縱波）
|
|
探頭零點
|
μs
|
0 ~ 200
|
|
材料聲速
|
m/s
|
400 ~ 9999
|
|
阻尼
|
|
低 / 高
|
