三、 FC-CIV100管道式風速傳感器探頭技術參數
|
材質
|
ABS工業塑料
|
|
阻燃等級
|
UL94 - HB認證
|
|
尺寸
|
請見外殼尺寸圖
|
|
防護等級
|
IP 65
|
|
顯示屏
|
5位 LCD, 尺寸 50 x 15mm
|
|
顯示屏數字高度
|
10 mm
|
|
電纜接入口
|
10 mm
|
|
重量
|
145 g(含顯示屏), 110 g (無顯示屏)
|
四、 FC-CIV100管道式風速傳感器技術規格：
|
輸出信號
|
主動輸出 0～10V 或 4～20 mA（可選）
|
|
電源供應
|
電源供應 24 Vac/Vdc 10%, 3 / 4 線式
|
|
功耗
|
40 mA (0～10V) 或 最大 80 mA (4～20mA)
|
|
阻抗
|
最大阻抗: 500 Ω (4～20 mA)；最小阻抗: 1000 Ω (0～10 V)
|
|
電磁兼容性
|
EN 61326接線槽
|
|
接線槽
|
螺絲接線槽用于最大電纜 φ 1.5 mm2
|
|
電腦通訊
|
KIMO RS232電纜
|
|
工作溫度 (外殼)
|
0～+50 °C
|
|
工作溫度 (探頭)
|
0～+50 °C
|
|
儲藏溫度
|
-10～+70 °C
|
|
環境
|
空氣和中性氣體
|
五、選型表：
FC-CIV100-輸出類型-顯示-探頭種類-探頭長度（例：CTV100-AOD150）
輸出類型：V：主動 24 Vac/Vdc 0～10V；A：主動 24 Vac/Vdc 4～20mA
顯示屏： O：顯示；N：無顯示
探頭種類：A：風管型；D：分體型
探頭長度：150mm；300mm

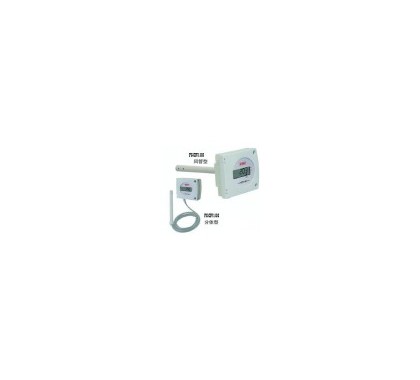

FC-CIV100管道式風速傳感器
