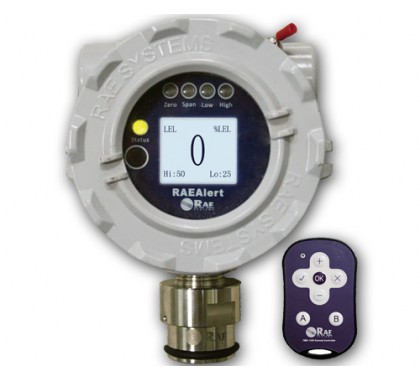

RAEalert 系列
點型可燃 / 有毒氣體探測器
RAEalert 系列是一款采用模塊化設計、具有自能傳感器檢測技術、固定安裝方 式的點型 / 有毒氣體探測器，主要應用于工業中的可燃氣體及有毒氣體泄漏檢 測。標準配置為點陣 LCD 液晶顯示、三線制 4-20mA 模擬信號輸出和工業級 RS485 Modbus 數字信號輸出。可選配置為 3 級無源繼電器輸出、紅外遙控器、 聲光報警器及 HART 功能。探測器支持模擬量輸出信號的微調等功能，方便系 統組網及維護。
應用領域
- • 石油 石化
- • 冶金 化工
- • 環保
- • 電力
- •市政 科研
- • 教育
- • 國防
RAEalert 系列 點型可燃 / 有毒氣體探測器主要特點
- ■ 可燃氣探測器，具有抗中毒、抗干擾能力
- ■ 有毒氣體傳感器采用本質安全技術，可 支持多氣體、多量程檢測
- ■ 溫度及零點補償，使探測器性能表現更 優良
- ■ 無需工具即可完成傳感器互換，具有離 線標定及零點自校準等功能
- ■ 多種信號輸出，既可方便接入 PLC/ DCS 等工控系統，也可以作為單機控 制使用
- ■ 超大點陣 LCD 液晶顯示
- ■ 免開蓋，紅外遙控器操作，單人可維護
- ■ 本地報警指示，一體化聲光報警器（選 配）
- ■ 豐富的電氣接口，可供用戶選擇
- 標準配置
- ■ 檢測儀主機
- ■ 操作說明書
- ■ 標氣罩
- ■ 防雨罩
- ■ 堵頭
- ■ 壓緊螺母 -3/4″ NPT M
- ■ 壓緊螺母配套配件
- ■ U 型抱箍
- ■ 安裝背板
- 可選配件
- ■ 繼電器模塊
- ■ 聲光報警器
- ■ 遙控器
- ■ HART 模塊
庫存展示
RAEalert 系列 點型可燃 / 有毒氣體探測器技術參數
| 儀器參數 | |
| 檢測原理 | 催化燃燒式 / 電化學式 |
| 采樣方式 | 擴散式 |
| 工作電源 | 24VDC ( 正常工作電壓范圍， 可燃氣：9 ～ 28VDC；有毒氣體：9 ～ 30VDC) |
| 最大功率 | 170mA@24VDC( 可燃氣體 ) 80mA@24VDC( 有毒氣體 ) |
| 輸出信號 | 4~20mA, 可微調 |
| 負載阻抗 | 600Ω |
| 其他輸出 | RS485 Modbus/HART7.2 模塊 ( 選配 )，繼電器模塊 ( 選配 ) 高報、低報故障 30VDC/5A，常開 / 常閉可選 |
| 防護等級 | IP66 |
| 電氣接口 | 3/4" NPT M |
| 安裝方式 | 2" 立管 / 壁掛安裝 |
| 顯示方式 | 128×96 點陣液晶，支持圖文顯示 1 個 LED 狀態指示燈，4 個 LED 功能指示燈 |
| 環境溫度 | -40℃ ~+70℃ |
| 環境濕度 | 0~95% RH( 無凝露) |
| 環境壓力 | 86kPa ~106kPa |
| 外形尺寸 | 182mm×195mm×107mm (HWD) |
| 殼體材料 | 鋁合金 / 不銹鋼 |
| 重量 | 1.5kg/3.5kg |
| 防爆認證 | Ex d IIC T6 Gb Ex tD A21 IP66 T80℃（可燃氣體探測器） Ex d ia IIC T4 Gb Ex tD A21 IP66 T130℃（有毒氣體探測器） |
| 消防認證 | CCCF |
| 計量認證 | CPA |
| 其他認證 | SIL2, HART |
可檢測氣體

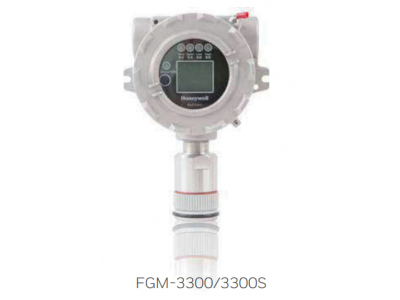

| 描述 | RAEalert EC FGM-3300/3300S | RAEalert LEL FGM-3100/3100S |
| 甲烷 | - | ● |
| 可燃氣 | - | ● |
| 高溫可燃氣 | ● | |
| 二氧化碳 CO2 | ● | |
| 硫化氫 H2S | ● | |
| 一氧化碳 CO | ● | |
| 氧氣 O2 | ● | |
| 二氧化硫 SO2 | ● | |
| 氨氣 NH3 | ● | |
| 氯氣 Cl2 | ● | |
| 氫氣 H2 | ● | |
| 一氧化氮 NO | ● | |
| 二氧化氮 NO2 | ● | |
| 環氧乙烷 ETO | ● | |
| 氯化氫 HCl | ● | |
| 氰化氫 HCN | ● | |
| 磷化氫 PH3 | ● | |
| 二氧化氯 ClO2 | ● | |
| 二氧化氯 C2H2N | ● |
注意：
1. 當環境溫度低于-20℃ 時，顯示數值可能會變模糊，但不會影響探測器的檢測功能。當溫度升上到-20℃ 以上后， 顯示會逐漸恢復正常。
2. 毒氣及氧氣傳感器可連續工作于 -20℃ ～ +55℃，間歇工作于 -40℃ ～ +70℃（工作于該溫度范圍的傳感器精度 和響應時間等性能會受影響，長時間工作可能導致傳感器靈敏度下降甚至損壞。）
3. 上述產品性能特征是在溫度為 20℃，濕度為 50%RH 的環境下檢測的結果。標定時，請使用標定帽及相應的 流量進行檢測，如果使用天氣保護罩及在低溫環境其響應速度將減慢。所有這些僅提供其典型值。如需詳細數據， 請咨詢 Honeywell。
1. 當環境溫度低于-20℃ 時，顯示數值可能會變模糊，但不會影響探測器的檢測功能。當溫度升上到-20℃ 以上后， 顯示會逐漸恢復正常。
2. 毒氣及氧氣傳感器可連續工作于 -20℃ ～ +55℃，間歇工作于 -40℃ ～ +70℃（工作于該溫度范圍的傳感器精度 和響應時間等性能會受影響，長時間工作可能導致傳感器靈敏度下降甚至損壞。）
3. 上述產品性能特征是在溫度為 20℃，濕度為 50%RH 的環境下檢測的結果。標定時，請使用標定帽及相應的 流量進行檢測，如果使用天氣保護罩及在低溫環境其響應速度將減慢。所有這些僅提供其典型值。如需詳細數據， 請咨詢 Honeywell。
