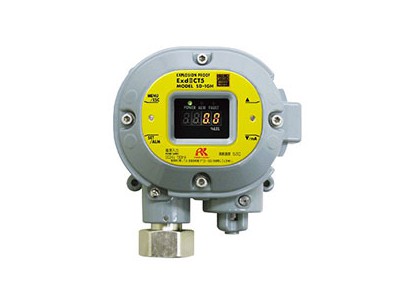

SD-1 GH 固定式可燃性氣體/毒性氣體檢測儀
SD-1系列，是主要最適合于石油精煉或石油化學工程的保安防災、體型小、重量輕的智能型氣體檢測部。 產品陣容豐富，有可燃性氣體用、毒性氣體（硫化氫/一氧化碳）用、氧氣用等，并且支持HART通信功能， 取得了功能安全規格SIL2的認證等，是功能方面和性能方面都非常卓越的檢測部系列。利用其牢固的外殼 結構和各種各樣的選配件，可以設置在室外，對應嚴酷的環境。通過與設置在安全位置的指示警報組件、 中央監視室和儀表室的上級系統等連接，有助于構建綜合性的防災系統。
 |
 |
|
○ 防水防塵結構
相當于保護等級IP65。在嚴酷的環境下也可以設置。
○ 支持HART通信
可以重疊數字信號發送一般的模擬4-20mA輸出，可以進行更多的信息互換。
○ 搭載了自我診斷功能
供給電源時，可以和暖機同時進行“自我診斷”。萬一發現了異常時，氣體濃度值不會顯示， 取而代之的是顯示有可能作為故障原因的故障內容（錯誤代碼）。
|
○ 對應氫氣、乙炔的防爆
耐壓防爆結構，在氫氣、乙炔環境下也可以作為防爆產品使用。
○ 吸引式也可以對應
通過在主體傳感器部安裝SD-1系列用的吸引蓋（附氣體流通路出入口），吸引式也可以對應。
※ 使用吸引式時，必須另外設置吸引泵和抽吸器及其電源。
|
|
日本理研SD-1GH 使用場景
|
|
|
|
 |
|
石油精煉工廠/石油化學基礎產品工廠
|
共用地溝、洞道、施工現場
|
船舶、海外設備
|
|
日本理研SD-1GH基本情況：
|
| 型號 |
SD-1GH |
| 類型 |
TYPE H |
| 檢測原理 |
半導體式 |
| 檢測對象氣體 |
可燃性氣體/毒性氣體
|
| 檢測方式 |
擴散式
|
| 檢測范圍 |
依據檢測對象氣體 |
| 警報設定值 |
依據檢測對象氣體 |
警報精度
(同一條件下) |
相對警報設定值在±25%以內（可燃性氣體）
相對警報設定值在±30%以內（毒性氣體） |
警報延誤
(同一條件下) |
警報設定值的1.6倍的氣體時在30秒以內
或60秒以內（依據檢測對象氣體） |
| 警報顯示 |
氣體警報：ALM指示燈亮燈（紅色）
故障警報：FAULT指示燈亮燈（黃色）/內容顯示 |
| 傳送規格※1 |

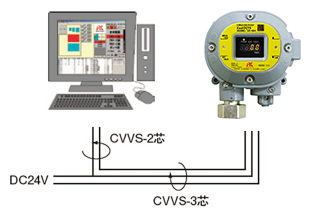

3線式模擬傳送DC4～20mA(電源通用<電源,信號,公用>)
或模擬4～20mA輸出+數字HART通信方式 |
| 氣體濃度顯示 |
7段LED 4位顯示 |
| 防爆結構 |
耐壓防爆結構 |
| 防爆等級※2 |
Ex d ⅡC T5 X (TIIS) |
| Ⅱ2G Ex db ⅡC T5 Gb (ATEX/IECEx) |
| 保護等級 |
相當于IP65
|
| 功能安全 |
安全度水準:SIL2 |
| 使用溫濕度范圍 |
-40～+60℃(不可急劇變化)、95%RH以下（不可結露）
|
| 電源 |
DC24V(17.0～26.4V)
|
| 耗電 |
最大3.1W
|
| 尺寸 |
約148（W）×167（H）×88（D）mm（突起部除外）
|
| 重量 |
約2.0kg
|
| 認證 |
ATEX(歐洲防爆設備指令)防爆檢定合格品
IECEx(IEC防爆電器設備規格符合試驗)合格品
CE Marking 符合品
MED（船舶用設備指令）符合品
功能安全規格認證取得品 |
| 備注 |
※1 可接點輸出。 ※2 防爆規格請訂購時指定。 |
