AWA6258三軸向振動測量分析儀（含設備振動頻譜分析配置）

?

產品編號：	131517
品牌：	杭州愛華
型號：	AWA6258型三軸向振動測量分析儀
規格：	50198
單價：	24800.00元/臺
起訂：	1 臺
供貨總量：	1 臺
發貨期限：	自買家付款之日起天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2021-05-14 15:05
瀏覽次數：	29

?

公司基本資料信息

詳細說明

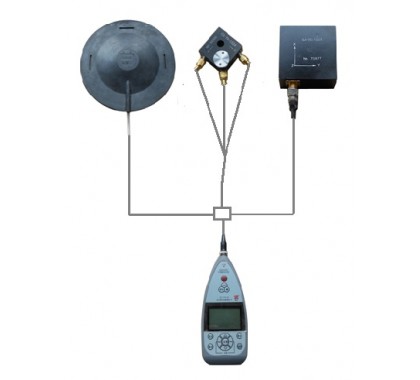

AWA6258型多功能振動分析儀

概述：

AWA6258多功能振動分析儀是一種采用數字信號處理技術的多通道手持式振動分析儀，可以對人體全身、手傳振動的三個軸向同時測量，并自動計算三軸向的總值。還可以四個通道同時進行0.315Hz到250Hz的低頻1/3OCT分析或三個軸2.5Hz到2000Hz的1/3OCT分析。可用于人體全身振動評價、手傳振動評價、設備振動分析等領域。

主要特點

1）執行標準：GB/T 23716-2009、ISO 8041:2005、ISO 8041:1990、IEC 61260:2001、GB/T 3241；

2）適用標準：GB/T 13441（ISO 2631）、GB/T 14790.1（ISO5349-1）、GB/T 10071-1998、JGJ/T 170-2009、GB/T 50452-2008、GB/T 50355-2005；

3）適用傳感器：ICP型、電壓輸出型加速度計及三軸向加速度計；

4）級線性范圍寬：大于90dB；

5）積分測量、1/3OCT實時分析、數據記錄同時進行；

6）三個軸向、最大、最小、積分值同時完成；

7）USB接口到計算機，傳輸速度快；

8）功能強大，適合全身振動、手傳振動、環境振動、設備振動測量及分析；

9）模塊化設計、用戶可以根據需求選配硬件及軟件，性價比高；

10）可測加速度也可測加速度級，參考0dB可在10^-5m/s²與10^-6m/s²之間選擇。

技術參數

一、硬件參數介紹

1）存儲：內置32Mbit Flash RAM，最多1024組數據或81920s記錄結果。

2）輸出接口：直流、交流、RS232、USB、藍牙。

3）工作電源：6節LR6堿性電池或可充電電池，可連續使用12小時以上；也可使用4V～6V外接直流電源。

4）尺寸：210×90×38(mm)。

5）質量：0.5kg(不含傳感器)。

6）工作環境：

工作溫度：-10℃～ 50℃

存貯溫度：-20℃～70℃

相對濕度：25%RH～90%RH

7）儀器的后備電池：可保證儀器內部日歷時鐘在關機后繼續運行三個月。

二、可選功能模塊介紹

1.全身振動測量模塊

1) 執行標準：GB/T 23716—2009 人體對振動的響應測量儀器（ISO 8041：2005 , IDT）

2) 適用標準：GB/T 13441—2007 機械振動與沖擊人體暴露于全身振動的評價

3) 頻率計權及其量程（以10^-6m/s²為參考）：

頻率計權	量程（dB）	評價說明
VL_x-y	70 ～ 175	全身水平
VL_z	80 ～ 185	全身垂向
W_b	81 ～ 185	z軸,座椅表面
W_c	78 ～ 183	x軸,座椅-靠背
W_d	73 ～ 184	x,y軸,座椅表面
W_e	70 ～ 168	rx,ry,rz軸,座椅表面
W_j	88 ～ 185	垂直,臥姿(頭部)
W_k	80 ～ 185	z軸,座椅表面
W_m	70 ～ 180	建筑物

4) 頻率范圍及測量精度:

分析儀功能	頻率范圍及測量精度
全身振動測量	VL_x-y/VL_z ：1.25Hz～63Hz(±1dB) 、1Hz～80Hz(±2 dB) W_b/W_c/W_d/W_e/W_j/W_k：0.63Hz～63Hz(±1dB)、0.315Hz～125Hz(±2dB)、0.315Hz～250Hz(+2dB～-∞) W_m：1.25Hz～63Hz(±1dB)、0.63Hz～125Hz(±2dB)、0.315Hz～250Hz(+2dB～-∞)

5）時間平均方式：指數平均1s , 指數平均8s ，線性平均1s

6）主要測量指標：Max、Min、L_eq,T、5個L_n(n可以從1到99之間設定)、SD、Peak、VDV、VL_xyz、VL_cdd、VL_ddk

7) 傳感器參數：

傳感器型號	靈敏度	質量	尺寸（mm）
AWA84410	2mv/m·s-2	250g	φ205×10

8）采樣頻率：750Hz

9）統計采樣間隔：0.1s

2.手傳振動測量模塊

1) 執行標準：GB/T 23716—2009 人體對振動的響應測量儀器（ISO 8041：2005 , IDT）

2) 適用標準：GB/T 14790—2009 機械振動人體暴露于手傳振動的測量與評價

3) 頻率計權及其量程（以10^-6m/s²為參考）：

頻率計權	量程（dB）	評價說明
W_h	70 ～ 185	手臂

4）頻率范圍及測量精度:

分析儀功能	頻率范圍及測量精度
手傳振動測量	W_h：10Hz～800Hz(±1dB)、5Hz～1600Hz(±2dB) VBL_e：12.5Hz～630Hz(±1dB)、8Hz～1000Hz(±2dB)

5）時間平均方式：指數平均1s , 指數平均8s ，線性平均1s ，線性平均8s

6）主要測量指標：Max、Min、L_eq,T、L_eq,4h、L_eq,8h

7) 傳感器參數：

傳感器型號	靈敏度	質量	尺寸（mm）
AWA84152A	2mV/m·s^-2	24g	20×20×20

8）采樣頻率：12kHz

3.低頻1/3OCT分析模塊

1) 執行標準：

GB/T 23716—2009 人體對振動的響應測量儀器（ISO 8041：2005 , IDT）；

GB/T 3241—2010 電聲學倍頻程和分數倍頻程濾波器 （IEC 61260：1995 , MOD）；

2) 適用標準：

GB/T 10071—1988 城市區域環境振動測量方法

GB/T 13441—2007 機械振動與沖擊人體暴露于全身振動的評價

GB/T 50355-2005 住宅建筑室內振動限值及其測量方法標準

JGJ/T 170-2009 城市軌道交通引起建筑物振動與二次輻射噪聲限值及其測量方法標準

3) 頻率計權及其量程（以10^-6m/s²為參考）：

頻率計權	量程（dB）	評價說明
VL_x-y	70 ～ 175	全身水平
VL_z	80 ～ 185	全身垂向
W_d	73 ～ 184	x,y軸,座椅表面
W_k	80 ～ 185	z軸,座椅表面
W_m	70 ～ 180	建筑物

4) 頻率范圍及測量精度:

分析儀功能	頻率范圍及測量精度
低頻1/3OCT分析	VL_x-y/VL_z ：1.25Hz～63Hz(±1dB) 、1Hz～80Hz(±2dB) W_d/W_k：0.63Hz～63Hz(±1dB)、0.315Hz～125Hz(±2dB)、0.315Hz～250Hz(+2dB～-∞) W_m：1.25Hz～63Hz(±1dB)、0.63Hz～125Hz(±2dB)、0.315Hz～250Hz(+2dB～-∞) 低頻1/3OCT分析：0.315Hz～250Hz(±1dB)

5）時間平均方式：指數平均1s , 指數平均8s

6）主要測量指標：Max、Min、L_eq,T、5個L_n(n可以從1到99之間設定)、30個中心頻率點、AP、SD、5個合成頻率計權（w_z、w_x、w_m、w_k、w_u）

7) 傳感器參數：

傳感器型號	靈敏度	質量	尺寸（mm）	備注
AWA84410	2mv/m·s^-2	250g	φ205×10	選配
AWA84303	40mv/m·s^-2	800g	60×60×60	選配
AWA14400	40mv/m·s^-2	800g	60×60×60	選配，單軸向
