Ÿ 可視檢查
Ÿ 保險絲測試
Ÿ 連續性 //保護接地電阻測試(200mA)
Ÿ 連續性 //保護接地電阻測試(10A,25A)(僅3360 25A、3360M、3360F有25A)
Ÿ 絕緣電阻測試（Riso,Riso-S）
Ÿ 替代泄露電流測試, 替代泄露電流測試-S
Ÿ 差分泄露電流測試
Ÿ 接觸泄露電流測試
Ÿ PE泄露電流測試
Ÿ 功能測試（電源P/S/Q，電壓，電流，cos?，ThdU, ThdI,PF）
Ÿ 漏電保護裝置測試（2極，3極，K/Di壓敏電阻，S三極）
Ÿ 漏電保護裝置地線探頭測試、開線測試、地線測試
Ÿ 漏電開關測試（A,AC,B,B+,F）
Ÿ 交流耐壓測試（1500V,3000V）(僅3360F有)
Ÿ 極性測試
Ÿ 鉗型電流測試（選A1283）
主要特征：
Ÿ 顯示屏：3.4寸彩色LCD顯示屏，觸摸屏。
Ÿ 按鍵和觸摸皮雙控制方式，用戶可根據個人喜好操控儀器。
Ÿ 預定義自動測試順序，用戶可根據測試對象執行測試順序。
Ÿ 讀碼測試：讀碼與自動順序測試結合可高效測試電氣設備。
Ÿ 測試組：儀器可根據不同測試領域簡化測試順序選擇。
Ÿ 支持各種形式漏電保護裝置測試（2極，3極，K/Di壓敏電阻，S三極，帶接地端）
Ÿ 支持各種漏電開關測試（A,AC,B,B+,F）
Ÿ 支持各種形式保險絲測試
Ÿ 增加測試端保證硬線測試變簡單。
Ÿ MI3360F具有高壓測試功能
Ÿ MI3360M根據IEC/EN62353測量醫療設備
Ÿ 加上A1422選件可根據IEC/EN60974-4標準測試焊接設備
Ÿ MicroSD：支持microSD存儲卡（儀器提供8 GB），最高可達32GB。
Ÿ METREL ES 管理軟件可自定義測試結構，專業測試報告生成及數據傳輸。
Ÿ aMESM安卓SW用于QR碼掃描及預定義測試順序下載。
應用：
測試各種便攜式電氣設備
測試各種固定安裝的電氣設備
測試醫療設備
測試三相電氣設備
測試焊接設備
測試帶有漏電保護開關的電氣設備
測試帶有漏電保護開關的延長線
標準:
功能：VDE 0701-702 、IEC/EN60974-4 、IEC/EN62353 、AS/NZS3760實用規程
安全：EN 61010-1; EN 61010-2-030;EN 61010-031; EN 61010-2-032;EN 61557
電磁兼容:EN 61326-1
技術參數：
|
功能 |
測試范圍 |
分辨率 |
精度 |
|
連續性、保護接地電阻連續性 200mA (10A,25A僅3360 25A、 3360M、 3360F有) |
|||
|
|
0.00Ω-19.99Ω 20.0Ω-99.9Ω 100Ω-199.9Ω 200Ω-999Ω |
0.01Ω 0.1Ω 0.1Ω 1Ω |
±(讀數的2%+2位) ±讀數的3% ±讀數的5%
|
|
絕緣電阻 Riso Riso-S (250V,500V) |
|||
|
|
0.00 M Ω - 19.99 M Ω 20.0 M Ω - 99.9 M Ω 100.0 M Ω - 199.9 M Ω |
0.01 M Ω 0.1 M Ω 0.1 M Ω |
± (3 % 讀數+ 2 位) ± 5 % 讀數 ± 10 % 讀數 |
|
泄漏電流、差分泄露、PE泄露電流、接觸泄露 |
|||
|
電流 |
0.000 mA - 1.999 mA 0.00 mA – 19.99 mA |
1 μA 0.01mA |
± (3 % 讀數+ 3 位) ± 5 % 讀數 |
|
電能 |
|||
|
P |
0 W - 999 W 1.00 kW - 3.70 kW |
1 W 10 W |
± (5 % 讀數+ 5 位) ± 5 % 讀數 |
|
S |
0 VA - 999 VA 1.00 kVA - 3.70 kVA |
1 VA 10 VA |
± (5 % 讀數+ 5 位) ± 5 % 讀數 |
|
Q |
±(0 - 999) VAr ±(1.00 - 3.70) kVAr |
1 VAr 10 VAr |
± (5 % 讀數+ 5 位) |
|
PF |
0.00i - 1.00i 0.00c- 1.00c |
0.01 0.01 |
± (5 % 讀數+ 5 位) ± (5 % 讀數+ 5 位) |
|
THDU |
0.0% - 99.9% |
0.1% |
± (5 % 讀數+ 5 位) |
|
THDI |
0.0% - 99.9% |
0.1% |
± (5 % 讀數+ 5 位) |
|
Cos pHi |
0.00i - 1.00i 0.00c - 1.00c |
0.01 0.01 |
± (5 % 讀數+ 5 位) ± (5 % 讀數+ 5 位) |
|
電流I |
0.00A-16.00A |
0.01A |
± (3 % 讀數+5 位) |
|
電壓U |
0.00V-199.9V |
0.1V |
± (3 % 讀數+10 位) |
|
200V-264V |
1V |
±(3 % 讀數 |
|
|
漏電保護裝置、漏電開關測試AC、A、B、B+、F 測試電流10mA、15mA、30mA 測試電流100mA、300mA需要配置A1322、A1422 |
|||
|
動作時間tΔN |
0-300ms (1/2IΔN) |
1ms |
±3ms |
|
|
0-300ms (1IIΔN) |
1ms |
±3ms |
|
|
0-40ms (5 IΔN) |
1ms |
±3ms |
|
動作時間IΔN |
0.2IΔN-2.2IΔN |
0.05IΔN |
±0.1IΔN |
|
接觸電壓Uc |
0.0V-19.9V |
0.1V |
-0 %-15%讀數+10 位 |
|
|
20.0V-99.9V |
0.1V |
-0 %-15%讀數 |
|
漏電保護裝置接地體測試 |
|||
|
Riso Riso-S |
0.00Ω-19.99Ω 20.0Ω-99.9Ω 100Ω-199.9Ω 200Ω-999Ω |
0.01Ω 0.1Ω 0.1Ω 1Ω |
±(讀數的2%+2位) ±讀數的3% ±讀數的5%
|
|
用A1283電流鉗測試電流 |
|||
|
|
0.1mA-9.99mA 10.0 mA -99.9 mA 100mA -999mA 1.00A-9.99A 10.0A-24.9A |
0.01mA 0.1mA 1mA 0.01A 0.1A |
±(讀數的5%+10位) ±(讀數的5%+5位) ±(讀數的5%+5位) ±(讀數的5%+5位) ±(讀數的5%+5位) |
|
交流耐壓測試（1500V、3000V） |
|||
|
測試電流 |
0.00-2.50 mA |
0.01 mA |
± (5 % 讀數+ 5 位) |
|
電源 |
110 V / 230 V AC, 50 Hz / 60 Hz |
||
|
過電壓類別 |
CAT II / 300 V |
||
|
通訊端口 |
1 x RS232, 1 x USB, 1 x Bluetooth |
||
|
尺寸(w×h×d) |
31 cm x 13 cm x25 cm |
||
|
重量 |
6公斤 |
||
訂購指南

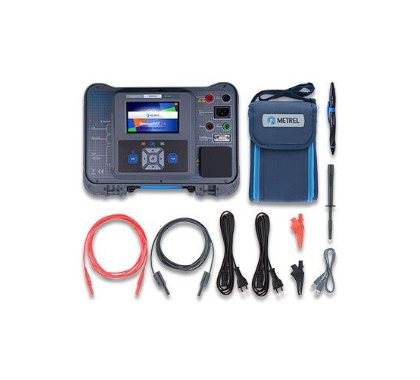

標準配置:MI3360\MI3360 25A\MI3360M\MI3360F
Ÿ 主機MI3360、MI3360 25A、 MI3360M、 MI3360F
Ÿ 附件包1個
Ÿ 觸摸屏操作筆1只
Ÿ 高壓測試探頭1個（僅MI3360F有）
Ÿ 紅色鱷魚夾1只（僅MI3360F有）
Ÿ 黑色鱷魚夾1只
Ÿ 黑色測試線1只
Ÿ 黑色測試探頭1個
Ÿ 2米IEC測試線1根
Ÿ 電源線1根
Ÿ USB電纜1根
Ÿ 校驗報告1份
Ÿ 使用手冊1本
選件：
Ÿ A1422 測量三相焊接設備用
Ÿ A1283 測量泄漏電流用電流鉗
