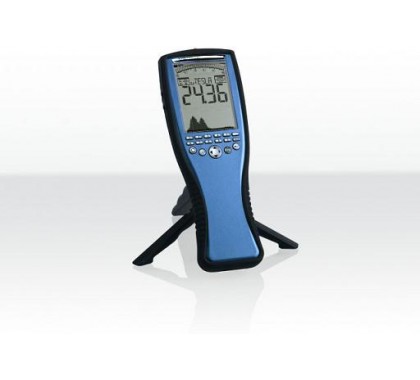

安諾尼的旗艦產品NF-5035電磁輻射分析儀,完美適用于電磁兼容/電磁干擾預認證測試，測試頻率最高達30MHz。多種選件可供選擇，增強頻譜分析儀的功能.



技術指標

·               頻率范圍：標配1Hz-1MHz；選配可擴展至20MHz或者30MHz，頻率范圍寬

·               磁場（特斯拉）
1nT-2mT(通過內置探頭)，使用PBS1探頭可擴展測試范圍

·               使用選件005 ，（數字下變頻頻率濾波器）
1pT to 2mT (typ.) (Tesla) 典型測試范圍

·               磁場（高斯）

·               使用選件006 三維靜態磁場傳感器
10µG to 20G (typ.) 典型測試范圍

·               使用選件009， 24位精度三維靜態磁場傳感器
10nG to 20G (typ.) (Gauss)典型的測試范圍

·               電場: 0.1V/m-20kV/m(通過內置探頭)

·               模擬輸入: 2µV to 200mV  典型測試范圍

·               使用選件005 （數字下變頻頻率濾波器）
200nV to 200mV  典型測試范圍

·               分辨率帶寬 RBW: 0.3Hz to 1MHz (1-3-10 step) 步進 1-3-10

·               單位: V, V/m, T, G, A/m

·               檢波器：均方根，峰值

·               解調： AM  FM

·               輸入端口：高阻抗SMA端口輸入

·               語音端口：內置發聲器，音量控制， 2.5mm 語音插頭

·               精度：<3%

·               數據通信端口： USB 2.0/1.1

·               尺寸 (長/寬/高): 250x86x27 mm

·               重量：420克



技術特點

·               內置3維電磁場復合傳感器

·               數據記錄器（64KB），可擴展到1MB，選件001

·               暴露限值計算，根據標準 DIN/VDE0848

·               大尺寸高清晰液晶顯示

·               手動撥輪，使菜單操作簡單，可控制音量

·               同時顯示頻率和信號強度

·               免費頻譜分析軟件 MCS，支持3種操作系統。網上升級

·               實時遠程控制（通過USB口）

·               快速 FFT/DFT頻譜分析

·               顯示保持功能

·               高性能DSP處理器

·               大尺寸液晶顯示屏，清晰、直觀的顯示多種檢測結果

·               1/4英寸手槍式握把



應用

地磁場測量，以及地質勘探，甚低頻振動測試電磁輻射選頻分析 RFID測試與開發電磁兼容檢測

適用頻段：靜態磁場甚低頻、低頻(3Hz-300kHz)工頻(50Hz/60Hz) 中頻(300kHz-3MHz) 高頻(3MHz-30MHz)

甚低頻振動測試與分析

輸配電系統工頻和高頻電磁輻射分析

電磁兼容檢測

科學研究、產品開發

高校射頻教學



應用舉例：

環境電磁輻射監測

工作場所的電磁場安全監測

國防電子設備的電磁安全檢測

航空航天設備電磁環境監測

鐵路牽引電力線網

電源線及電纜

變壓器

電力系統及諧波

節能燈泡

開關電源

TFT、LCD液晶顯示器及電視機

DSL

ADSL

VDSL

13.56MHz RFID

各種工作頻率達30MHz附近的家用、辦公室、工業用電器電磁檢測





標準配置



NF-5035手持式頻譜儀標配清單

編號名稱與規格數量與單位

1 電磁兼容/電磁干擾頻譜分析儀1臺

2 集成的電場和磁場傳感器/天線1個

3充電電池（1300mAh)                        1塊

4電池充電器1個

5鋁箱 1個

6英文手冊（光盤）1本

7實時控制分析軟件 1套
