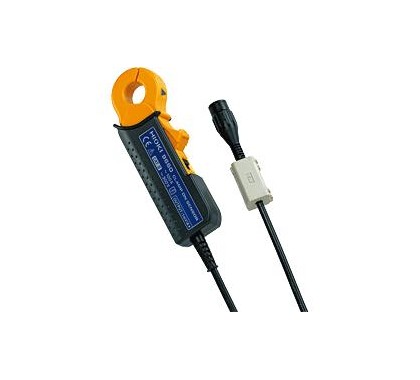

日本日置 9660,9694鉗式傳感器
用于電流測量，和HIOKI儀器一起使用
· 用于變頻器設備或工業電線
· 用于CT 5A的測量次級電流，選擇9694
· 小巧設計適用于狹窄的測量環境
基本參數
日本日置 9660,9694鉗式傳感器
|
類別
|
9660
|
9694
|
|
額定輸入電流
|
AC 100A
|
AC 5A
|
|
額定輸出電壓
|
AC 100mV f.s.（AC 1mV/A）
|
AC 50mV f.s.（AC 10mV/A）
|
|
振幅精度
|
±0.3% rdg. ±0.02% f.s. (45 - 66 Hz, f.s. = 額定初級電流)
|
±0.3% rdg. ±0.02% f.s. (45 to 66 Hz, f.s. = 額定次級電流)
|
|
相位精度
|
±1° (45 - 5 kHz時)，±1.3° (90 A以上)
|
±2° (45 - 5 kHz時)
|
|
最大允許輸入
|
連續130A rms（45-66Hz時）
|
連續50A rms（45-66Hz時）
|
|
頻率特性
|
40Hz-5kHz：±1 %以下（精度偏差）
|
|
最大額定對地電壓
|
AC 300V rms（絕緣電線）
|
|
線圈直徑
|
直徑15 mm
|
|
體積和重量
|
46mmW×135mmH×21mmD，230g，線長3m
|
|
※除了連接電能質量分析儀，還可作為電流傳感器和HIOKI的鉗式功率計和電壓輸入的記錄儀一同使用。
