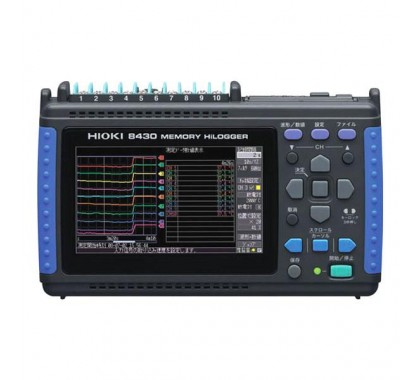

型號

8430-21

通道數

模擬10通道掃描式絕緣輸入( M3螺絲型端口臺) +4通道脈沖輸入(脈沖輸入通道全部與主機GND共地)

測量對象

【電壓】量程±100mV～±60V, 1-5V f.s. 6波段，最高分辨率5μV
【溫度：熱電偶】-200°C～2000°C(根據使用的傳感器而有差異)，1波段(K, J, E, T, N, R, S, B) ,最高分辨率0.1°C
【溫度：白金測溫阻抗體】無此功能
【濕度】無此功能
【脈沖積算】0～1000M脈沖計數，1波段(無電壓a接點，電路集電極或者電壓輸入)，最高分辨率1脈沖計數
【轉數變化】0～5000/n (r/s) f.s. 1波段(和脈沖積算相同的輸入信號)，分辨率1/n (r/s)，※n是每回轉脈沖數1~1000

最大輸入電壓

DC 60V (模擬輸入) , DC -5V～10V (脈沖輸入)

對地絕緣最大額定電壓

DC 60V, AC 30Vrms (輸入通道－外殼之間,加到各輸入通道間不會損壞的電壓上限)

記錄間隔

10ms～1小時, 19設定(在每個記錄間隔高速掃描全部輸入通道)

濾波設定

50Hz/60Hz (可在模擬通道設定數字過濾器用以去除高頻率成分), OFF

存儲容量

內存3.5MW(7MB，1data=2byte，僅脈沖為4byte)，外部存儲最大可達1GB (僅適用HIOKI CF卡)

PC接口

USB2.0標準系列迷你B插口×1 (PC控制)

顯示器

4.3型WQVGA-TFT彩色液晶(480 × 272分辨率)

功能

實時保存至CF卡，數值演算，外部觸發輸出/入，警報輸出，變比功能

電源

9786 AC適配器(AC100～240V, 50/60Hz)，9780電池組/連續使用時間約2.5h, 12V汽車電池(連接線請咨詢)

尺寸·重量

176W × 101H × 41Dmm，550g(僅指主機)

標準附件

操作說明書× 1，測量向導× 1，應用光盤(Logger Utility) × 1，USB線× 1，9786 AC適配器× 1，吊繩× 1，9809保護膜× 1
