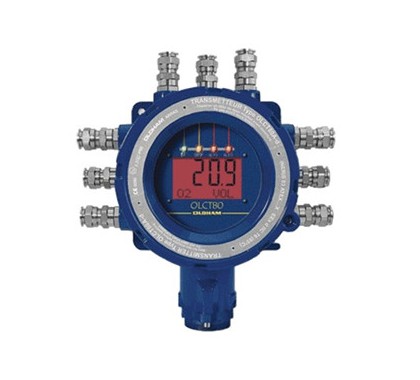

產品類型:

氣體檢測變送器

可檢測氣體:

可燃?xì)狻⒍練饧把鯕?/span>

傳感器類型:

• 催化燃燒

• 電化學

• 紅外

• 半導體

傳感器模塊:

預標定

傳感器外殼:

不銹鋼 316L

儀器外殼:

鑄鋁

顯示:

4位LCD測量顯示及一個字母數字行（用于顯示文本）。

圖形背光顯示

四個指示燈：

-一個綠色：“運行正常”，

-一個黃色：“故障”，

-兩個紅色：“報警1”及“報警2”

電源:

兩個獨立輸入：

16 至 28 VDC（催化燃燒 / 紅外 / 半導體傳感器）

12 至 28 VDC（電化學傳感器）

最大功率:

帶數字連接：0.2 W （電化學） - 1.3 W（催化燃燒/ 半導體）- 4.5 W（紅外）

電流25 mA輸出：0.9 W （電化學）- 2 W（催化燃燒 / 半導體）- 5.2 W (紅外)

電流25 mA輸出,且繼電器被激活：2.4 W（電化學）- 3.5 W （催化燃燒/ 半導體）- 6.7 W（紅外）

信號輸入:

兩個模擬輸入4-20 mA（負載電阻120 Ω，可用做二元）

信號輸出

邏輯（繼電器觸點）:

繼電器

模擬信號:

標準 4-20 mA 輸出

數字信號:

兩個獨立RS 485端口

故障信號:

I < 0.5 mA

報警點:

每個通道的高低報警點可調節

繼電器

型號:

SPDT

數量:

3

接觸類型:

RCT轉換

斷電點:

2A / 250 VAC / 30 VDC

布線/連接:

基本版，6個輸入端口：4個M20及2個M25

可選：3個額外輸入端口：2個M20及1個M25

負載電阻（4-20 mA）:

500 Ω

環路電阻:

21 VDC：128 ohm（電化學）- 32 Ω（催化燃燒 / 半導體）- 16 Ω（紅外）

安裝:

2 x 7 mm holes

防護等級:

IP 66

工作溫度:

- 25 °C 至 +55 °C（詳見傳感器參數表）

尺寸:

L 180 x l 224.8 x H 110

重量:

OLCT 80: 3.5 kg , OLCT80 紅外版本: 5.3 kg

認證 ATEX:

OLCT 80 d

OLCT 80 id（配本安傳感器模塊）

II 2GD

II 2GD

EEx d IIC T5 (T100°C) 或 T6 (T85°C)

EEx d [ia] ia IIC T4 (T135 °C)

INERIS 03ATEX0240X

INERIS 03ATEX0240X

氣體

化學式

量程

精度

氧

O2

30.00% 體積比

0.10%

一氧化碳

CO

100, 300 和 1000 ppm

1 ppm

硫化氫

H2S

30, 100 和 1000 ppm

0.1 ppm

氧化氮

NO

100, 300 和 1000 ppm

1 ppm

二氧化氮

NO2

10.0 和 30.0 ppm

0.1 ppm

二氧化硫

SO2

10.0, 30.0 和 100 ppm

0.1 ppm

氯

Cl2

10.0 ppm

0.1 ppm

氫

H2

2000 ppm

1 ppm

氯化氫

HCl

30.0 和 100 ppm

0.1 ppm

氰化氫

HCN

10.0 和 30.0 ppm

0.1 ppm

氟化氫

HF

10.0 ppm

0.1 ppm

氨

NH3

100 ppm

1 ppm

1000 ppm

臭氧

O3

1.00 ppm

0.01 ppm

磷化氫

PH3

1.00 ppm

0.01 ppm

二氧化氯

ClO2

3.00 ppm

0.1 ppm

矽烷

SiH4

50.0 ppm

1 ppm

砷化氫

AsH3

1.00 ppm

0.01 ppm

甲烷

CH4

0 至 100% 體積比

1%

氫

H2 (氣體分析)

0 至 100% 體積比

1%

氨

NH3 (催化燃燒)

0 至 5000 ppm

100 ppm

可燃?xì)怏w

LEL

0 至 100% LEL

1%
