l、量程范圍：

1.0—100％，        (分辨率千分之一)

2.0—100％，0—10％ (分辨率萬分之一)

3.0—100％，0一1％ (分辨率萬分之一)

2、精    度  ±O.1 (被測氣體氧含量良0．1％一l％時)

    (氧含量) ±O.2％(被測氣體氧含量在0—30％時)

                 ±2％ (被測氣體含量在90％一100％時)

3、最小檢測量： O.01％

4、響應時間：10秒(90響應20℃時)

5、電極壽命：①存放壽命二年左右(主要這電解液干)

 ②使用壽命：因環境的污染程度和氣體處理是否干凈而定。醫院高壓氧艙內使用一般為一年左右；對化肥廠合成氨流程中使用在于處理干凈的前提下能正常運行半年左右（注：運行半年損壞主要是由于合成氨流程中氣體成份復雜，氧電極污染所致，需要更換氮電極繼續使用）。

6、氣體流量：O.05升～0.3升／分

7、穩定性：48小時內漂移小于±1.5％(即O.3％氧含量)

           15天內漂移2％(即O.4％氧含量)

8、控制輔點容量：A C220 V    2 A

9、報警點控制精度：未尾3個字

10、使用溫度： 0～40℃

ll、相度濕度：< 95％

12、電    源：220V±15％

13、記錄輸出：0～10mA或4—20mA(訂貨時注明)

14、功 耗 ≤5 W

15、外形尺寸：152×75(開孔尺寸)×160mm(深度)

16、重 量：約1.8公斤

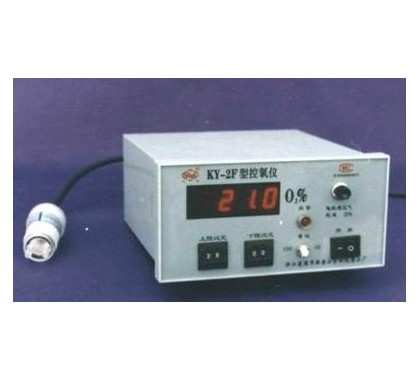

KY-2F 氧控儀 工作原理：

KY-2F 氧控儀儀器由氧電極、放大器、摸似比較器、報警器四部分組成。氧電極：為極譜隔膜式，采用鉑金為陰極，銀氯化銀為陽極，以聚四氟乙稀為滲透隔離膜，氣樣中氧可透過薄膜到達陰極，在650mV的極化電壓下發生如下反應。

陰極： O2 + 2H2O + 4ｅ      4OH

陽極： Ag + CL      AgCL

     反映可迅速達到平衡，同時產生一個極限擴散電流，此電流的大小正比于氣樣中的氧分壓。此電流通過放大器放大，推動顯示屏，顯示出氣樣中氧含量，同時輸出0—10mA電流供外接記錄儀作記錄，資料可存檔。另一路經比較器比較推動繼電器，當氧含量超過設定值時，儀器發出聲光報警，同時控制上限控制觸點輸出。

KY-2F 氧控儀 安裝：

1、安裝在控制板上，儀器外形圖見圖(1)、圖(2)，將控制板上開一個152×75毫米的長方孔，然后將K Y一2 F型控氧儀插進開好的方孔內，再裝上安裝架并擰緊螺絲固定，儀器即固定在控制板上。

2、儀器固定好后，接上220V交流電源，電極插頭接于儀器后板插座上，需要記錄時將輸出接頭連接記錄儀，控制端(常開觸點)上下限兩組可根據用戶需要接至被控對象；電極與儀器連線不得超過50米，否則會帶來干擾。

3、高壓氧艙氣路連接方法：

高壓氧艙被測氣體    可調閥門    流量計     過濾頭     氧電極     一頭進氣，另一頭排空。一般用戶可安此方法連接。

4、化肥廠合成氨流程氣路連接方法：

被測氣體     脫水    脫流    可調閥    流量計

氧電極，另一頭排空。對于化肥廠合成氨流程中使用控氧儀必須加上脫硫予處理，否則氧電極可在幾天之內就中毒損壞！脫硫裝置見圖3。在化工流程中為了防止氧電極中毒和延長電極使用壽命，被測氣體必須經過過濾，先脫去水份和灰塵，然后脫去SO2、H2S、NO2等有害氣體，在被測氣體雜質含量太多環境需應采取二次予處理。

脫硫劑配方制作：

    (1)硫酸銅(CuSO4 5H20)100g

    (2)氧化銅(CuO)    50g

    (3)氧化鎂(MgO)    15g

制作：先將硫酸銅研細成粉末狀，然后三者混合均勻，加水調成稠狀，擠成φ3-4毫米粗細，烘干，溫度控制在80-90℃,連續烘2小時,分段成4-5毫米密封儲存。如用戶制作有困難可向我廠購買脫硫劑。

    注意事項：干燥劑，脫硫劑一般15天左右更換一次。脫硫劑失效如不及時更換，會影響電極壽命。

KY-2F 氧控儀 使用方法：

1、校標準：將量程開關撥至“100"檔，氧電極通入大氣（空氣）待穩定5分鐘后調節校準電位器，使數字顯示器顯示“21.0"，然后撥旋鈕上鎖定器至鎖定位置以防并闖移動影響定標和測試精度。高壓氧艙內使用一般一星期校正一次即可。

2、上下限報警點的設定：

(本機用的是摸似比較電路，其誤差O.2一O.3％)

    按動上限預置按鈕分別設定上限值的十位和個位數。按動下限預置按鈕，分別設定下限值的十位數和個位數100％檔量程。(當量程為10和l檔時即為個位數0—9和0一O．9％位)，高壓氧艙使用上限可沒定25下限設定18。合成氨流程中使用上限可設定O．8即撥盤為08(量程在10％時)，當氧濃度高于上限設定值，(或低于下限值)儀器便發出聲一光報警，繼電器輸出一個閉合觸點信號。如按“暫停"鍵可使聲報警暫停5分鐘。

    測量：調校完畢，即可進行測定，被測氣體流量控制在0.5升一0.3升／分為宜，被測氣體進氧電極取氣頭，另一頭排空，并接一根20－50厘米膠管，于空氣保持較長距離，提高測量精度。

KY-2F 氧控儀 儀器維修：

1、醫院高壓氧艙使用的控氧儀，如發現使用一段時間而不能正常使用時，一般故障都表現為氧電極電解液干枯，需換膜換電解液。

    2、化肥廠合成氨流程中使用的控氧儀，所出故障大都是由于脫硫予處理不干凈造成氧電極中毒。在化工流程中影響電極壽命的主要是煤焦油，H2S、SO2的污染，煤焦油使電極頭部薄膜微孔阻塞，H2S和SO2使電極頭部產生Ag2S，從而使電極表頭部的有效導電面積減少，嚴重時儀器定標不能調到21%，這就稱氧電極中毒。煤焦油和硫干擾嚴重時，測出的氧含量值將偏高。所以使用單位必須重視脫硫及予處理。發現氧電極中毒，就需及時更換新電極，中毒的電極可寄我廠修理，用戶通過學習也可自己修理。

    3、儀器如發現反映遲鈍，定標后又有明顯漂移，原因是電極頭部污染，可用藥棉取少許酒精輕輕將電極頭部擦一下。擦后發現還不行則需重新更換膜和電解液，修磨電極頭部，然后裝好再用。

    4、當發現儀器數字顯示不穩定或高或低，且隨氣體流量大小而變時，這是由于電極頭部的薄膜彈性減弱，應及時更換。

5、氧電極頭部的外表有層透氣膜，注意不要用硬物碰到，破裂后氧電極中電解液要漏出，很快就會失效，故應小心對待，不要隨便拆開。同時通入氧電極的氣體流量不要太大，否則要沖破透氣膜，特別是高壓氧艙等氣壓較高的場合更應注意。

6、儀器讀數有無偏高的檢查：氧電極通鈍氬氣或鈍氮5分鐘，儀器顯示應低于O.03％，如高于此值說明氧電極殘余電流較大，應及時檢查或寄回我廠修理。如沒有鈍氬氣或鈍氯氣，也可用已知標準氣校正。注：我們這里所說的鈍氬氣和鈍氮氣的含氧量應小于萬分之一。

    7、氧電極一般使用一年左右，或放置一年左右，其電解液都會揮發干凈，此時應更換新電解液。

KY-2F 氧控儀 儀器的保修及計量：

本儀器實行三包，保修一年、保修期內，免費修理，人為損壞只收材料成本。訂購儀器時由于儀器在郵寄途中震壞，本廠負責免費調換。

氧電極為電化學極譜隔膜式傳感器，按規定到一年儀器應重新計量一次，可寄本廠或送有條件的計量單位重新按《IJG365-84》檢測規程計量，若損壞可將氧電極寄到我廠修理，或重新購買氧電極。

KY-2F 氧控儀 附件：

小螺絲刀一把   電源線一根     氧電極一只
