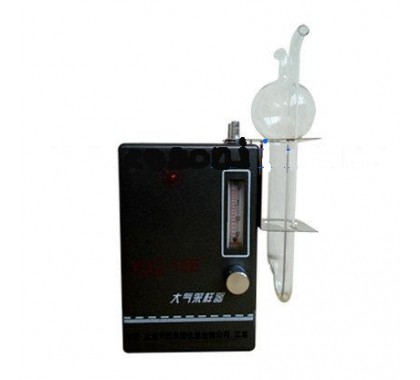

該儀器結構緊湊、性能穩定、體積小、重量輕、便于攜帶，是目前國內小型攜帶式大氣采樣儀器中較為理想的儀器。調換不同的采樣負載，既可采集有毒氣體，也可采集粉塵和活性炭采樣管等，適用于多功能大氣環境監測，能做到一機多用。
一、XQC-15E大氣采樣器儀器結構簡介
該采樣器整機主要部分由隔膜泵、調節閥、緩沖器、流量計、電子時控電路、欠壓指示電路和電源等部分組成。
1.XQC－15E大氣采樣器隔膜泵 其結構和裝配采用先進技術，使小型泵具有結構緊湊、效率高、抽氣壓力大、負載能力強、流量穩定、耗電省、噪音低等優點。在100mmHg負載能力情況下，仍能獲得1L/min左右。泵閥片采用特種橡膠制成，具有耐酸堿氣、耐老化、壽命長，經長時間的考驗，性能仍保持良好。泵動力電機采用電子調速，在電壓波動及干電池電壓下降變化較大的情況下，仍能確保電機穩速運轉。在采樣過程中負載在一定范圍變化情況下，電子電路能起到調整功率，使隔膜泵的流量穩定。
2.時控機構 本機采用固定式8檔定時結構，它不必每次采樣前需調定，也不會因調定失誤而無法查證。
|
檔數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
分鐘 |
手動 |
5 |
10 |
15 |
30 |
40 |
50 |
60 |
8檔選時開關可根據條件要求選定如表中時間停機，只要把某檔小開關撥向“ON”（開）即可得到需要時間停機。二檔或多檔同時撥向“ON”，定時就會出現錯誤。8檔開關均在關的位置，儀器不工作。考慮操作人員的選定時間有不同的要求，在“1”檔設手動檔，用戶可根據自己的需要時間進行關機。
3.工作指示和欠壓指示 為確保操作人員工作效率，使儀器更富有實用性。XQC-15E電子時控大氣采樣器設有工作指示和欠壓指示，它可明顯告訴操作人員何時更換干電池，正常工作紅燈亮，當電壓低到6V時，紅燈自動熄滅，顯示電池欠壓。這也是對隔鎳電池必不可少的保護功能。
4.電源 儀器配有“充電—穩壓”兩用電源，正常采樣時電源開關位置于“穩壓”位置，這時輸出8V直流電壓；如作充電用時，電源開關位置于“充電”位置，同時采樣器開關置于關機狀態，便可自動充電。當采樣器的電池電壓充至額定值時，充電器指示燈自行熄滅，表示充電結束。
外出采樣，在無交流電源情況下，使用干電池是很方便的。6節5＃干電池一般使用4.5小時左右，隔鎳電池可使用8小時左右。若采樣器指示燈熄滅，表示欠壓，則需要更換干電池。如隔鎳電池欠壓，則需充電。
