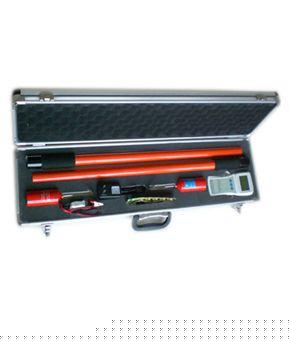

SIR-6000S無線核相儀 產品說明
無線核相器SIR-6000S無線核相儀,應用于電力線路、變電所的相位校驗和相序校驗,具有核相、測相序、驗電等功能。具備很強的抗干擾性,符合(EMC)標準要求,適應各種電磁場干擾場合。被測高電壓相位信號由采集器取出,經過處理后直接發射出去。由接收器接受并進行相位比較,對核相后的結果定性。因本產品是無線傳輸,真正達到安全可靠、快速準確,適應各種核相場合。
SIR-6000S無線核相儀技術參數
屏幕顯示內容:無線核相儀、不同相、同相、XY及其波形、相位角度。
電源:主機一只電池(NEDA-604/6F22)或同型號。X和Y采集器5節AG13電池。
自動關機:開機后15分鐘左右主機自動關機。
背光源:在檢測相位過程中,如果光線太暗,致使讀取數據困難可按動被光開關。
準確度:現場測試 同相誤差≤10°不同相誤差≤15°
采樣速率3次∕秒
主機電源為9V±2V
X和Y采集器電源電壓為7.5V±1.5V
主機工作電流≤7mA
X和Y采集器工作電流≤4mA
主機和X、Y采集器的視距傳輸距離為X≥80m Y≥80m
工作環境:-35℃-+45℃ 濕度≤95℅RH
儲存環境:-40℃-+55℃ 濕度≤95℅RH
本產品所測電壓等級為0.38kV-220kV
SIR-6000S無線核相儀安全事項
1、 現場測試時,操作人員應按電力部門高壓測試安全距離標準進行操作。
2、 所測試絕緣桿電壓等級為,≤220KV.
3、 為了安全核相,66kV∕110Kv∕220Kv 電壓等級核相,請使用非接觸方式核相,詳情見現場核相說明
