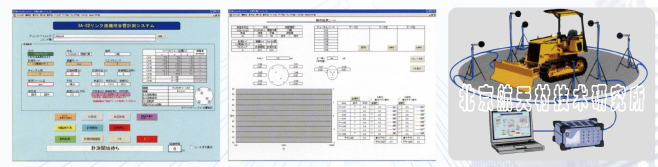

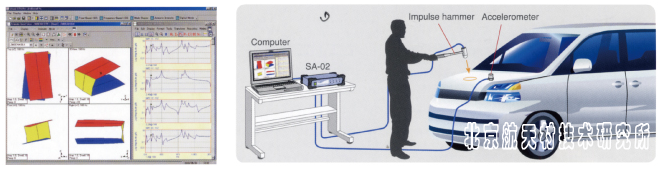

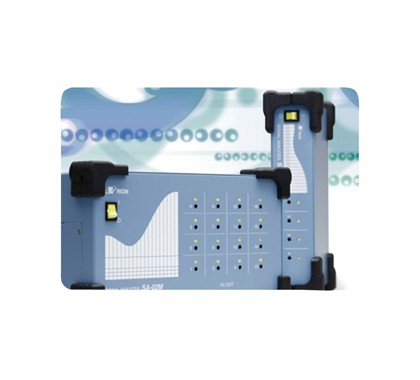

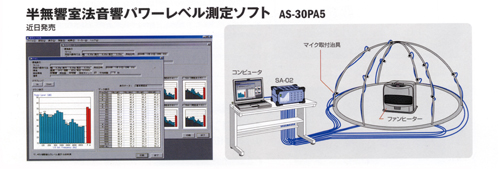

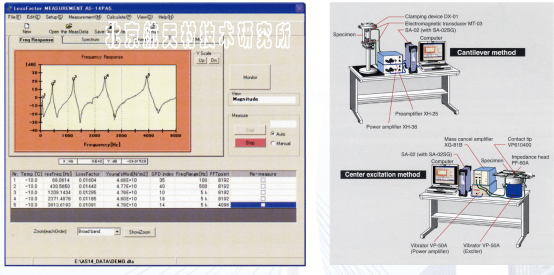

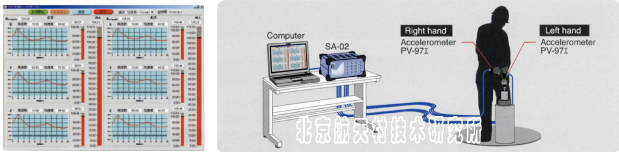

應遵守的標準
|
1/1、1/3倍頻帶濾波器：IEC 61260 Class 1（JIS C 1514 Class 1），WEEE Directive，RoHS Directive，Chinese RoHS Directive
|
| 輸入部分 |
通道數
連接件
|
SA-02A4
SA-02M
8通道
12通道
16通道
最多為32通道（采用二個SA-02M）
種類
最大輸入電壓
輸入阻抗
CCLD
輸入耦合
TEDS
|
4通道
4通道（標準）
（備有一個SA-2E4裝置）
（備有二個SA-2E4裝置）
（備有三個SA-2E4裝置）
BNC（同軸電纜接插件）×通道數
±20V
100kΩ
4mA,24V(分別為每個通道作接通/斷開設置) AC/DC(分別為每個通道作設置)
0.05Hz(-30 dB,60 dB/oct, 用于AC耦合)
與 TEDS傳感器相適應
|
| 量程（每個通道） -40 dB～+20 dB,步長為10 dB,取1Vrms為0 dB。 |
| 放大器部分 |
頻率范圍 |
DC到40 kHz |
|
模擬(信息)濾波器（每個通道）
殘留噪音
串音
超載電平
|
頻率加權濾波器（每個通道）
高通濾波器(HPF)：OFF/20 Hz(-1.0 dB,18 dB/oct)
低通濾波器(LPF)：OFF/1 kHz(-1.0 dB,18 dB/oct)/
20 kHz(-1.0 dB,18 dB/oct)
頻率加權特性 OFF/A/C(只是當HPF和LPF都斷開時才能獲得A和C)(A和C特性應和JIS C 1509-1,Class 1相一致)
-85 dB或者以下(全通電平,0 dB量程)
-105 dB或者以下(全通電平,-40dB量程)
-105 dB或者以下(1/3倍頻程,0 dB量程, 1 kHz頻帶)
量程全標度中的+2dB
|
| A/D轉換器部分 |
A/D轉換器
采樣頻率
|
所有通道同時取樣
24 比特Σ-Δ式轉換器
102.4 kHz
|
| FFT分析器部分 |
分析頻率
分析點數
重疊比
時間窗口功能
|
100 Hz/200 Hz/500 Hz/1 kHz /2 kHz /5 kHz /10 kHz /20 kHz /40 kHz
64/128/256/512/1024/2048/4096/8192/16384/32768
0%/50%/75%/87.5%/93.75%
矩形/漢寧/平頂/指數/力指數
|
|
處
理
功
能
|
線性平均
指數平均
最大值保持 |
平均計算設置范圍：2～10000
平均常數設置范圍：1/2～1/512
用于每個幀分析，為每個頻率保持的最大值，最大值檢測計算設置范圍為2～10000 |
| 功能 |
頻率域
時間域 |
頻譜，互譜，傳遞函數和相干性
自動相關性，交互相關性，振幅概率密度和振幅概率分布 |
| 倍頻帶分析部分 |
分析頻帶范圍
所用通道數
分析方式
1/1
1/3
1/12
*取決于每個裝置所用通道數
時間加權特性(每個信道)
處理功能
線性平均
最大值保持
最大值保持方式
頻帶
全通
|
1～4，5～8，9～16
0.5 Hz～16 kHz
0.4 Hz～20 kHz
0.36 Hz～22 kHz, 0.36 Hz～11 kHz, 0.36 Hz～5.5 kHz
1 ms/10 ms/35 ms/125 ms (F)/630 ms (VL)/1 s (S)/10 s
處理時間1～3600秒，從濾波器輸出波形直接計算。
監控并保持每個樣品的瞬時值。
為每個頻帶進行監控和保持。
全通頻帶最大值被監控并且在那一點所有頻帶的最大值被保持下來。
|
| 存儲器功能 |
保存數據
保存周期 |
瞬時值/線性平均值/最大值
瞬時值1毫秒～1000毫秒，步長為1毫秒 |
保存數據的最大數目
分析方式
1/1
1/3
1/12 |
36000
36000
18000 |
| 顯示器部分 |
窗口數目
FFT分析
倍頻帶分析
|
2/4/6/12/16/32
顯示出用FFT計算的功能。（取決于FFT分析功能）
顯示出1/1、1/3和1/12倍頻帶分析結果和處理結果。
|
| 記錄部分 |
文件輸入/輸出
試驗參數文件
數據文件
JPEG文件
復制功能
|
設置能保存到一個文件和從此文件下載。
分析數據能以CSV格式保存到一個文件和從此文件下載。
圖表能以JPEG格式保存到一個文件。
一個規定的圖表或者整個窗口能被復制到剪貼板上。
|
| 輸入/輸出部分 |
AC輸出連接件
方式
輸出阻抗
輸出電壓
輸出信號
觸發器輸入連接件
方式
輸入信號
旋轉脈沖輸入連接件
方式
輸入信號
輸入阻抗
H-L閾
脈沖測量方法
測量范圍
數據保存周期
LAN連接件
底盤同步連接件
|
直徑為2.5CM的mono mini jack（微型單插座）×通道數
600 Ω
1 Vrms(在輸入量程全標度點處)
在輸出前通過模擬濾波器發送。
直徑為2.5CM mono mini jack（微型單插座）一個
開式集電極供給的5 V輸入，TTL電平閾
BNC一個
旋轉脈沖，0～10 V
100 kΩ
1～4 V，以步長為0.1-V在變化
用12.5 MHz采樣周期地測量
30～600，000脈沖/分
時間波形傳遞方式：A/D轉換器的采樣頻率；倍頻程方式：
每隔100毫秒
RJ-45一個，100 base-TX
RJ-45一個，電纜長50厘米（僅SA-02M型號有）
|
| 其它部分 |
校準和工程單位
校準
打印
|
根據連接上的傳感器的靈敏度，能校準分析結果讀出或者選擇工程單位
用校準值或者校準信號
能打印出規定圖表或者整個窗口
|
| 電源 |
供給電源
電壓范圍
功率消耗
采用NC-99型
AC適配器供電，沒有安裝任選件
|
NC-99型AC 適配器（提供件）
9～15 V DC
SA-02A4：大約為30 VA
SA-02M（安裝有4通道）：大約為30 VA
SA-02M（安裝有8通道）：大約為40 VA
SA-02M（安裝有12通道）：大約為50 VA
SA-02M（安裝有16通道）：大約為60 VA
|
| 使用時環境條件 |
溫度：0～40゜C
最大濕度：90%（沒有冷凝現象）
|
| 提供的附件 |
SA-02 安裝CD盤
AC適配器
連接到個人計算機用的LAN電纜
USB保護鍵
|
一個
一個
一個
一個 |
| 尺寸 |
SA-02A4
SA-02M
|
58（H）×260（W）×210（D）mm(沒有突出部分和橡膠底部)
151（H）×290（W）×249（D）mm沒有突出部分和橡膠底部)
|
| 重量 |
SA-02A4
SA-02M
安裝有4通道
安裝有8通道
安裝有12通道
安裝有16通道
|
大約為2.5 kg
大約為5.4 kg
大約為5.9 kg
大約為6.3 kg
大約為6.8 kg
|
