| 輸入部分 |
輸入 |
信號輸入 |
四通道（BNC） |
| 聲音記錄輸入 |
一通道（聲音記錄用麥克風f3.5 四極小型插口） |
| 外部激勵觸發 |
1(f2.5立體聲小型插口) |
| 3ch振動輸入前置放大器用(7銷) |
| 遙控端子(遙控為可選項)用8銷MINI DIN |
| 信號輸入 |
輸入電壓范圍 |
±0.01Vpk,0.0316Vpk,0.1Vpk,0.316Vpk,1 Vpk,3.16 Vpk,10Vpk |
| 輸入阻抗 |
100kW以上 |
| 最大輸入電壓 |
±10V+超負荷2dB |
| 輸入耦合 |
AC/DC（采用AC時為-3dB,頻率為0.3Hz）(采用DC時為1Vpk以上) |
| 傳感器驅動電源 |
2mA,18V |
| 濾波器（模擬） |
高通斷開,10Hz(2 次)
低通斷開,100Hz,500Hz,1kHz(2 次)
|
| 頻率特性 |
DC-20kHz
20Hz-12.5kHz：±0.5dB以內
1Hz-20Hz,12.5kHz-20kHz：±1dB以內
|
| 動態范圍 |
80dB |
| 聲音記錄 |
A：在空轉中記錄 |
| B：通常在收錄中取4通道作聲音記錄并加以利用。 |
| C：收錄中切換到4通道作聲音記錄 |
| 輸出部分 |
輸出端子 |
再生輸出端子 |
四通道BNC( 與輸入部分共用) |
| 監控器輸出端子 |
1通道(f3.5立方體聲小型插口)
收錄時：被選擇到那個通道的模擬信號輸出
再生時：被選擇到任一通道/聲音記錄
|
| 再生（恢復）輸出 |
再生輸出端子 |
輸出阻抗：600W
輸出電壓：在量程全標度內±3.16 Vpk,
輸出信號：再生收錄的信號
|
| 監控器輸出端子 |
±3.16 Vpk |
| 再生時輸出選擇 |
A：僅來自監控器輸出端子的輸出
B：來自BNC和監控器輸出端子的輸出
(可從A和B兩者中任選)
|
| 收錄部分 |
媒體 |
CF卡[2GB（FAT16）]
為了保障正常操作,請使用本公司銷售的CF卡)
|
| 量子化比特（bit） |
16比特（bit） |
| 信息安排形式 |
波形(WAVE)形式（16比特非壓縮） |
| 頻率范圍 |
100Hz,500Hz,1kHz,5kHz,10kHz,20kHz |
| 采樣頻率 |
頻率范圍′2.4/2.56 |
| 預先收錄 |
能收錄按下收錄開始鍵0秒、1秒和5秒前的數據。 |
| 觸發器部分 |
觸發源 |
外部：與開式集電器相對應（與NL21、22、31、和32相對應）
|
| 內部：量程全標度0.1%-9.9%,10%-99%線性峰值 |
| 觸發方式 |
自由、單個和重復(重復時文件分割) |
| 預先觸發 |
0秒、1秒和5秒 |
| 校正 |
讀出[線性（EU）對數（dB）]（可在每個通道設定） |
| 顯示部分 |
液晶 |
128′64 點，121段 |
| 顯示內容 |
設置屏面、收錄屏面、電平和時間 |
| LED |
各通道過載顯示、警告用收錄、再生和觸發等狀態顯示 |
| 電源部分 |
電源 |
干電池組或者AC適配器（NC-98A型可選項） |
| 干電池 |
干電池（堿性電池）4個 |
| 外部DC |
5V-15V，電流消耗為160mA(6V)
|
| （頻率范圍100 Hz，CCLD斷開，反光燈關閉） |
| 電池使用壽命 |
20kHz4ch(通道)
使用CCLD時為4.5小時左右。
未使用CCLD時為8小時左右。
|
|
20kHz1ch(通道)
使用CCLD時為7.5小時左右。
未使用CCLD時為10小時左右。
|
|
100Hz4ch(通道)
使用CCLD時為5小時左右。
未使用CCLD時為9.5小時左右。
|
| 尺寸和重量 |

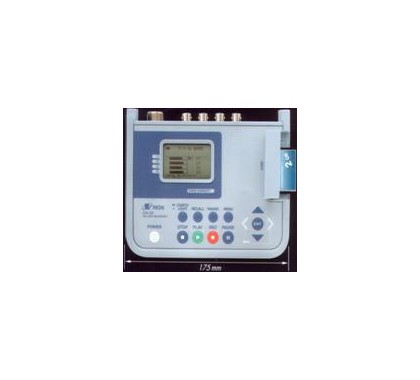

尺寸大約為140(H)′175(W) ′45(D)mm，重量大約為480g |
| 使用時的溫度和濕度要求 |
-10°C~+50°C，10%~90%RH（沒有結露現象） |
| 附件 |
視圖應用軟件1個
軟外包套1個
聲音記錄用麥克風1個
監控用耳機1個
干電池（堿性電池）4個
|
