HTCB系列靶式流量計是在傳統流量計測量原理的基礎上，充分利用其最優秀的特點，結合新型傳感器技術和現代數字技術上研制開發而成的全新型流量計，適用于雷諾數低（界限雷諾數在2000-4000），高粘度，易凝結的流體以及帶有沉淀物或固體顆粒的流體的流量測量，為解決高溫、高粘度、低雷諾數的流體流量測量提供了良好方法，并且該儀表具有精度高，可靠性好，調整方便，功能齊全，測量范圍寬，經久耐用，性能價格比高等優點，廣泛應用于石油、化工、電子、食品、水利、冶金、熱力、水泥等行業。該儀表輸出二線制4-20mA信號，有本安型和隔爆型，夾持型和法蘭型多種形式，為用戶提供了非常廣闊的選擇空間，另外，高質量的電路及傳感系統，保證了儀表在各種應用場合的優良性能。

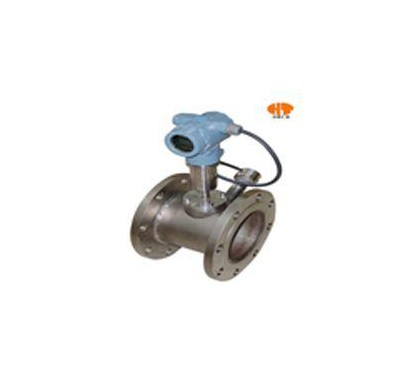

 HTCB系列智能靶式流量計
【主要特點】

●耐高溫高壓，無可動部件，性能可靠

●智能化結構設計，具有參數設定標校及故障提示功能

●六位液晶顯示，可顯示瞬時流量，累積流量

●具有上下限報警以及沖輸出功能

●指示表頭可以軸向360°旋轉

●具有溫度補償和軟件修正功能

●壓力損失小，僅為標準孔板的1/2△P左右。

【技術指標】

流量范圍：0-51000t/h

精度等級：0.5%FS、 1.0%FS 、2.0%FS

輸出信號：4～20mA （二線制）疊加Hart協議數字通訊，通信符合Hart協議標準。

供電電壓：12～36VDC

公稱壓力：1.6MPa 2.5MPa 4.0MPa 6.4MPa

環境溫度：-30℃～80℃（特殊：-40℃～85℃）

介質溫度：普通型≤100℃（無散熱片）≤200℃（帶散熱片）

          高溫型≤400℃（帶散熱片，帶夾套）

接液材質：測量室為45#碳鋼或1Cr18Ni9Ti；其余為1Cr18Ni9Ti；

外殼材質：鑄鋁

法蘭標準：DIN2501 特殊型用戶選擇

電纜接口：M20×1.5

防護等級：IP65

負載特性：最大負載電阻=50×（電源電壓-12）=600W @24V

報警輸出：集電極開路形式，最大輸入電流100mA，最大開關電壓30VDC，帶有偏差控制

脈沖輸出：最小脈寬50ms，可雙路輸出

最大累積流量顯示值50000單位，自動復位

阻尼時間：1～100秒任意可調

防爆形式：本質安全型  iaⅡCT5

          隔爆型      dⅡBT4
