描述：RS-232 三線光隔保護器,隔離 TXD,RXD,GND
概述：
|
|
目前工業環境中許多重要的設備仍然使用RS-232接口界面設計,然而,RS-232接口缺乏可靠的保護機制,容易損壞.為了克服這個缺點,許多用戶使用RS-232光隔保護器來保護RS-232串口.
|
|

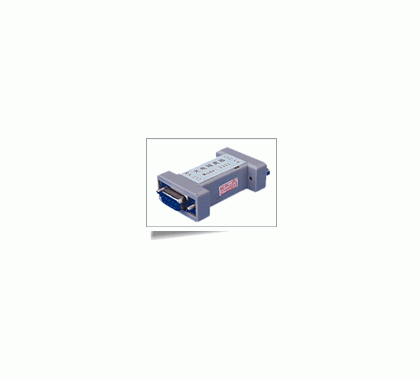

MODEL232I是一款袖珍型RS-232光隔保護器.它能夠從RS-232接口的TXD、RTS 和DTR信號獲取電源,即使在只有TXD信號供電時亦能正常工作.其光隔效果可達5000V.
|
| 特點： |
※ 體積小巧,安裝簡便
※ 光隔5000V
※ 特有串口取電技術,無須外接供電,極高的取電效率,保證串口在三線工作時,仍
能正常工作
※ 功耗極低,靜態工作時等同于普通發光二極管的功耗,堪稱真正"無源"
※ 自動偵測串口信號速率
※ 完全隔離兩端串口設備
通訊指標：
|
接口標準
|
符合EIA RS-232標準
|
|
RS-232信號
|
TXD,RXD,GND
|
|
工作方式
|
異步工作,點對點
|
|
波特率
|
300-115200bps,自動偵測串口信號速率
|
|
隔離信號
|
TXD,RXD,GND
|
|
傳輸距離
|
5米
|
|
RS-232口保護
|
600W浪涌保護、15KV靜電保護
|
|
隔離電壓
|
5000V
|
|
接口形式
|
DB-9母頭,DB-9公頭
|
環境指標：
|
工作溫度
|
-40℃到80℃
|
|
存儲溫度
|
-40℃到85℃
|
|
濕度
|
相對濕度 5%到95%
|
電源指標：
|
輸入電源
|
無需外接電源,從RS-232口的TXD、RTS、DTR信號獲取電源
|
|
功耗
|
靜態功耗10mA以內,動態功耗平均值40mA以內
|
外觀指標：
|
長×寬×高
|
72mm×33mm×16.5mm
|
|
外殼
|
塑料
|
|
顏色
|
電腦白
|
|
重量
|
30g
|
|
