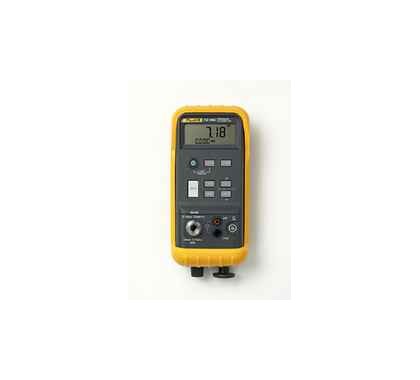

| F717 |
功能 |
量程 |
分辨率 |
精度 |
注釋 |
| 壓力 |
· |
測量壓力1（內部傳感器）過壓：3倍量程 |
-12到30psi
(-83到207KPa) |
0.001psi
(0.01KPa) |
0.05%
滿量程（FS) |
非腐蝕氣體／液體／零／最小／最大／保持／斜坡 |
| |
測量壓力１
（內部傳感器） |
-12到100psi(-83到690KPa) |
0.001psi
(0.01KPa) |
0.05%
滿量程（FS) |
非腐蝕氣體／液體／零／最小／最大／保持／斜坡 |
| · |
測量壓力（壓力模塊）^2
過壓：見壓力模塊指標^2 |
28種壓力模塊1.0inH 2 O/0.025kPa
到10,000psi/69MPa |
至0.001psi
視壓力模塊定^2 |
0.05%滿量程視壓力模塊定^2 |
媒體兼容性視壓力模塊的指標而定^2零／最小／最大／保持／斜坡 |
| |
壓力輸出，內置手泵 |
－11Psig到滿量程 |
N/A |
N/A |
|
| · |
測量電流 |
0-24mA |
0.001mA |
0.025%-1count |
|
| · |
回路電源 |
24V dc |
N/A |
±10% |
驅動能力24V電源，24mV至1KΩ（電池大于6.8V）20mA至700Ω（電池，
5.8-6.8V ） |
| 鉑電阻 |
|
測量／模擬RTD |
－200到800℃ |
0.1℃到℉ |
0.33℃
0.6℉(Pt100) |
Pt:100 200 500 1000(385)
Pt:100(392)
Pt:100(392)JIS NI 120(672) |
| |
測量／模擬熱電阻 |
15Ω到3200Ω |
0.1Ω |
0.1Ω到1Ω
|
|
| 熱電偶 |
· |
測量／模擬熱電偶 |
-200到1800℃取決于類型(k-200到1370℃) |
0.1℃或0.1℉(1℃或1℉BRS |
0.3℃+10 |
9種類型:J K T E R S B per NIST 175 and ITS-90 LU per DIN43710 and IPTS-68 |
| 電流 |
|
mV |
-10到75mV |
0.01mV |
0.025%+1個字 |
|
| |
mA |
0到24mA(-25到125%) |
0.001mA |
0.015%+2個字 |
模擬變送器顯示毫安和滿程百分比 |
| |
mV |
0到100mV |
0.01mV |
0.02%+2個字 |
|
| |
mV |
0到10V |
0.001V |
0.02%+2個字 |
