MSO2024B 混合信號示波器系列提供高達 200 MHz 的帶寬和 1 GS/s 采樣率，MSO2024B的價格帶給您高級調試功能。MSO2024B通道數多達 20 個，您只需一臺設備即可分析模擬和數字信號。

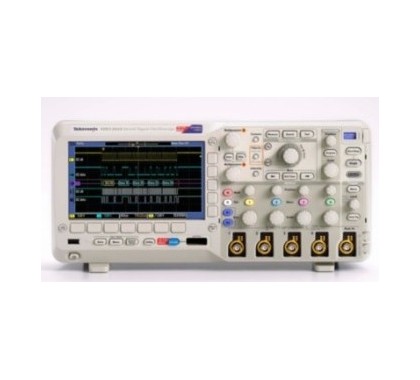

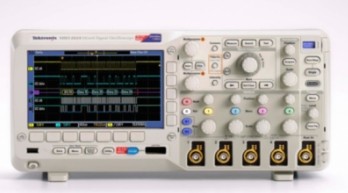

MSO2024B 混合信號示波器

• 200、100、70 MHz 帶寬型號
• 2 條模擬通道和 4 條模擬通道型號
• 16 條數字通道（MSO 系列）
• 全部通道均實現 1 GS/s 采樣率
• 所有通道上的記錄長度均為 1 兆點
• 最大波形捕獲速率 5,000 wfm/s
• 高級觸發套件

• Wave Inspector® 控件能夠輕松瀏覽和自動搜索波形數據
• FilterVu™ 可變低通濾波器，可以去掉不想要的信號噪聲，同時捕獲高頻事件
• 29 種自動測量功能及 FFT 分析，簡化波形分析
• TekVPI® 探頭接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
• 7 英寸（180 毫米）寬屏 TFT-LCD 彩色顯示器
• 體積小、重量輕 – 厚度僅 5.3 英寸（134 毫米），重量僅 7 磅 14 盎司（3.6 千克）
• 5 年保修

• 前面板配有 USB 2.0 主控端口，存儲數據便捷
• 后面板配有 USB 2.0 設備端口，與 PC 連接或連接兼容 PictBridge® 打印機直接打印都十分方便
• 選配 10/100 以太網端口，用于聯網和視頻輸出端口，把示波器顯示畫面導出到監視器或投影儀上

• I2C、SPI、CAN、LIN 和 RS-232/422/485/UART 自動串行觸發、解碼和搜索選項

• 自動觸發、解碼和搜索并行總線
• 多通道建立時間和保持時間觸發

型號	模擬帶寬	采樣率	記錄長度	模擬通道	數字通道
DPO2002B	70 MHz	1 GS/s	1 M 點	2	-
DPO2012B	100 MHz	1 GS/s	1 M 點	2	-
DPO2004B	70 MHz	1 GS/s	1 M 點	4	-
MSO2002B	70 MHz	1 GS/s	1 M 點	2	16
DPO2022B	200 MHz	1 GS/s	1 M 點	2	-
DPO2014B	100 MHz	1 GS/s	1 M 點	4	-
MSO2012B	100 MHz	1 GS/s	1 M 點	2	16
DPO2024B	200 MHz	1 GS/s	1 M 點	4	-
MSO2004B	70 MHz	1 GS/s	1 M 點	4	16
MSO2022B	200 MHz	1 GS/s	1 M 點	2	16
MSO2014B	100 MHz	1 GS/s	1 M 點	4	16
MSO2024B	200 MHz	1 GS/s	1 M 點	4	16
