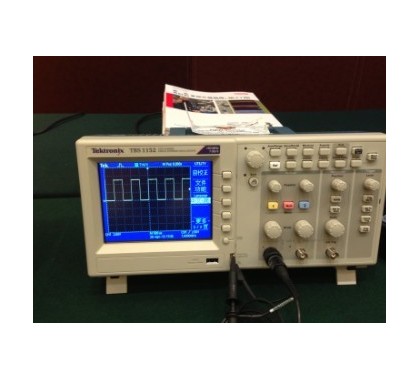

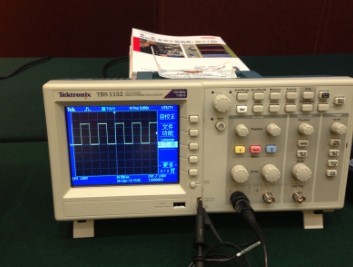

TBS1102 示波器
|
型號
|
TBS1022
|
TBS1042
|
TBS1062
|
TBS1102
|
TBS1152
|
|
顯示器(QVGA LCD)
|
TFT
|
TFT
|
TFT
|
TFT
|
TFT
|
|
帶寬*
|
25MHz
|
40MHz
|
60MHz
|
100MHz
|
150MHz
|
|
通道
|
2
|
2
|
2
|
2
|
2
|
|
外部觸發入
|
所有型號標配
|
||||
|
每條通道上的采樣率
|
500MS/s
|
500 MS/s
|
1.0GS/s
|
1.0GS/s
|
1.0GS/s
|
|
記錄長度
|
所有型號上所有時基2.5k 點
|
||||
|
垂直分辨率
|
8 位
|
||||
|
垂直靈敏度
|
所有型號上2 mV - 5 V/div，支持校準后微調
|
||||
|
DC 垂直精度
|
所有型號上± 3%
|
||||
|
垂直縮放
|
垂直放大或壓縮實時波形或停止后的波形
|
||||
|
最大輸入電壓
|
300 VRMS CAT II; 在100 kHz 以上時以20 dB/decade 速率下降，在3 MHz 時降到13Vp-p AC
|
||||
|
定位范圍
|
2 mV to 200 mV/div +2 V
>200 mV to 5 V/div +50 V
|
||||
|
帶寬限制
|
所有型號上20 MHz
|
||||
|
輸入耦合
|
所有型號上AC, DC, GND
|
||||
|
輸入阻抗
|
1 MΩ并聯 20 pF
|
||||
|
時基范圍
|
5 ns to 50 s/div
|
5 ns to 50 s/div
|
5 ns to 50 s/div
|
2.5 ns to 50 s/div
|
2.5 ns to 50 s/div
|
|
時基精度
|
50 ppm
|
||||
|
水平縮放
|
水平擴大或壓縮實時波形或停止后的波形
|
||||
|
I/O 接口
|
|||||
|
USB 端口
|
前面板上的USB 主控端口支持U 盤設備
儀器背面的USB 設備端口支持連接PC 及所有兼容PictBridge 的打印機
|
||||
|
GPIB
|
選配
|
||||
|
非易失性存儲器
|
|||||
|
參考波形顯示
|
2 個2.5k 點參考波形
|
||||
|
不使用U盤時波形存儲
|
(2) 2.5k 點
|
(2) 2.5k 點
|
(2) 2.5k 點
|
(2) 2.5k 點
|
(2) 2.5k 點
|
|
最大U 盤容量
|
64 GB
|
||||
|
使用U 盤時波形存儲
|
每8 MB 存儲96 個或以上參考波形
|
||||
|
不使用U 盤時的設置
|
10 個前面板設置
|
||||
|
使用U 盤時的設置
|
每8 MB 存儲4000 個或以上前面板設置
|
||||
|
使用U 盤時的屏幕圖
|
每8 MB 存儲128 個或以上屏幕圖(圖像數量取決于選擇的文件格式)
|
||||
|
使用U 盤時全部保存操作
|
每8 MB 支持12 個或以上全部保存(Save All)操作
一次全部保存操作會產生3-9 個文件(設置, 圖像, 外加每個顯示的波形一個文件)
|
||||
