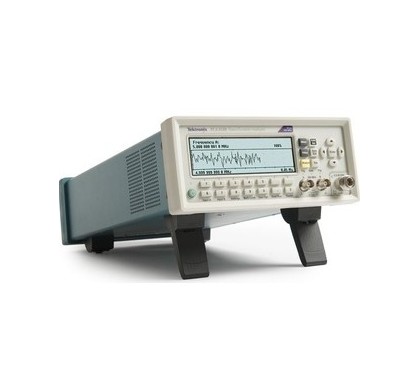

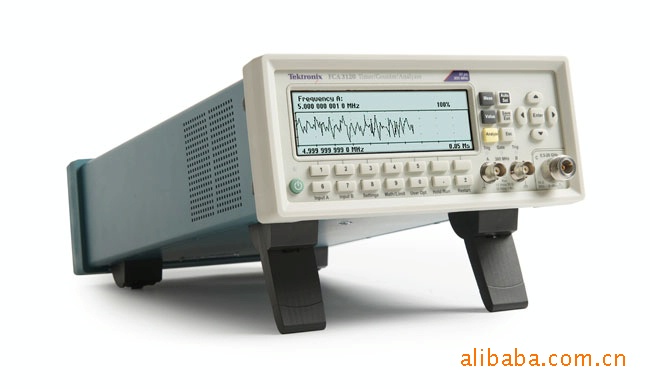

FCA3120定時器/計數器/分析儀

來自泰克的計時器/頻率計/分析儀，更精更快，超越同儕

FCA3100系列定時器/計數器/分析儀提供了高達20 GHz的測量能力，在一臺多功能儀器中實現了多種不同功能。由于其前所未有的分辨率，您可以捕獲非常小的頻率和時間變化。由于業內最完善的分析模式，包括測量統計、直方圖和趨勢圖，您可以獲得所需工具，迅速準確地分析信號。

型號：FCA3120，最大頻率3GHz，通道數量2-300MHz/1-20GHz，時間分辨率50ps，頻率分辨率12位/秒，儀器選項MS, HS, RP¹

主要性能指標

• 400 MHz、3 GHz 和20 GHz 型號
• 手動觸發模式下300- 400 MHz
• 多達3 條輸入通道
• 50 ps (FCA3100)或100 ps (FCA3000) 單次時間分辨率
• 12 位/ 秒頻率分辨率
• 0.001° 相位分辨率
• 3 mV 或更好的電壓分辨率
• 選配 5×10^–8高穩定性時基

測量吞吐量

• 到內存250 k 樣點/ 秒數據傳送速率 (可以存儲多達3.75 M 樣點)
• 通過USB/GPIB 總線(塊模式) 高達15 k 樣點/ 秒數據傳送速率
• 每秒單獨觸發多達650 項測量

提供的功能和特點

• 自動測量: 頻率, 周期, 比率, 時間間隔, 時間間隔誤差, 脈寬, 上升時間/ 下降時間, 相角, 占空比, 最大電壓, 最小電壓, 峰 峰值電壓
• 總計測量 (僅FCA3100)
• 多參數顯示
• 趨勢圖模式
• 測量統計模式
• 直方圖模式
• 艾倫偏差
• 零死區時間頻率/ 周期測量
• 在測量期間通過USB/GPIB 總線連續傳送數據流(FCA3100 系列)
• 可編程脈沖輸出，從0.5 Hz 到50 MHz

連接

• 選配后面板輸入
• 后面板提供了USB 設備端口和GPIB 端口，快速連接PC
• GPIB接口支持全面兼容SCPI的編程能力，并提供了仿真模式，可以即插即用更換現有的ATE 系統
• 外部告警輸入
• 10 MHz 參考振蕩器輸出
• 標配National Instrument 的LabVIEW SignalExpress^TMTE限定版軟件，連通工作臺
• 選配時間View^TM調制域分析軟件

三年保修

多功能精密測量工具

FCA3000和FCA3100系列定時器/計數器/分析儀在一臺多功 能儀器中提供了許多不同的功能。FCA系列擁有業內領先的頻 率和時間分辨率，標配深內存及到內存每秒250k 樣點的快速 數據傳送速率。此外，多參數顯示功能可以與主要測量數據一 起顯示輔助測量數據，一目了然地提供您需要的結果。由于業 內最完善的分析模式，包括測量統計、直方圖和趨勢圖，您可 以獲得所需工具，迅速準確地分析信號。

為高要求設計提供業內領先的性能

高分辨率對當前高要求設計的研發和生產測試至關重要。FCA 系列提供了12 位/ 秒的頻率分辨率，對時間測量提供了50 ps (FCA3100)或100 ps (FCA3000)的單次分辨率，獲得的測量值 可以顯示多達14 位。由于業內領先的性能，F(xiàn)CA 系列為您提 供了快速精確的測量功能。

獨特的功能，實現精確測量

為保證正確測量艾倫偏差，F(xiàn)CA3100 系列提供了零死區時間 測量技術，并為觸發事件連續打上時間標記。這種功能對必須 測量每一個周期的機械測量和醫學測量至關重要。FCA3000 系列使用原始時間標記功能，通過USB/GPIB接口提供了這種 功能。

為正確計算統計參數，F(xiàn)CA系列標配極限判定功能。通過設置 極限，您可以在計算中隔離一個集群。對檢驗唱盤播放器或 HDB3 編碼數據中不同集群內出現的數字脈沖抖動之類的應 用，這一功能非常重要。

另外它還在時間間隔測量中提供了粘滯值補償功能。通過增加 粘滯值，您可以把觸發電平誤差從當前市場上大多數計數器中 典型的15-20 mV 降低到典型的2.5 mV，也就是說，在關鍵 時間間隔測量中，觸發精度改善了6-8 倍。

快速吞吐量，縮短測試時間

FCA系列定時器/計數器/分析儀提供了業內最優秀的吞吐量， 與市場上其它定時器/ 計數器相比，可以使測試時間縮短達 90%。內存中每秒可以存儲多達250,000 個測量結果，還可以 通過GPIB 或USB 接口，以塊模式每秒傳送多達15,000 個測 量結果。為進一步提高靈活性，F(xiàn)CA3100提供了零死區時間計 數器功能，在測量期間、而不是測量之后通過GPIB/USB 總線 連續傳送測量數據流，創建了動態的測量和分析系統。

業內唯一圖形顯示系統，分析被測設備

通過FCA系獨特的顯示功能，您可以從一條測試連接測量同一 個信號的多個參數。為了揭示信號質量問題，如漂移、間歇性 瞬態信號和穩定性，您可以使用FCA系列圖形顯示模式，作為 實時趨勢圖或直方圖查看數據，也可以使用測量統計，追蹤信 號參數怎樣隨時間變化。在單鍵分析模式下，您可以在定時器/ 計數器的顯示畫面中快速了解設備的行為。

多參數顯示

多參數顯示


通過多參數顯示，您可以讀取與主要頻率、時間、周期或相位 測量一起顯示的重要的輔助測量值(如V_max, V_min, V_p-p等等)。 您可以一目了然地查看所需信息，迅速評估設備的性能。

相位關系測量


通過多達3 條輸入通道，您可以測量不同信號之間的關系。例 如，您可以測量設備輸入信號與輸出信號之間的相位關系。同 時，您可以使用多參數顯示功能，一目了然地讀取其它關鍵參 數，如信號的測試頻率和電壓比(dB)。

測量趨勢圖

趨勢圖分析


根據測量情況，您的信號參數在不同時點之間可能會發生變 化。通過趨勢圖分析模式，您可以以圖形方式繪制被測值隨時 間變化的趨勢圖。

測量統計

趨勢圖分析


通過集成統計處理功能，您可以計算測量的平均植、標準偏差 和艾倫偏差，追蹤測得的最小值和最大值，這一切只需按一個 按鈕就可以完成。

直方圖

直方圖


如果想以圖形方式查看一套測量的平均值和標準偏差，您可以 使用直方圖功能，查看測量結果的分布情況。

選配調制域分析

泰克時間View™ 軟件


通過選配泰克時間View™ 軟件(TVA3000)，F(xiàn)CA 系列定時器/ 計數器/ 分析儀可以變成高性能調制域分析儀。由于測量速度 高(每秒高達250k 測量)、存儲深度大(高達3.75M 點)，它可以 實時捕獲快速頻率變化，然后使用時間View 進行分析。這種 完善的軟件工具允許遠程控制儀器，使用選定圖表分析和顯示 測量結果。例如，它可以作為原始數據、統計直方圖、波形圖 (就象使用示波器一樣)、或FFT頻譜圖顯示結果。時間View還 允許分析調制參數，如調制深度或調頻指數。

專業設計，讓您的工作更輕松

FCA3000和FCA3100系列定時器/計數器/分析儀采用專門設 計，使用簡便，提供了您預期泰克提供的熟悉操作。

直觀操作

面向菜單的設置減少了出錯風險。通過專用的及菜單驅動的前 面板按鈕，您可以快速進入常用功能和參數，縮短設置時間。 例如，您只需按analyze 鍵，就能在統計模式、趨勢圖模式和 直方圖模式之間切換。

自動設置功能

與泰克示波器類似，前面板上的Autoset 按鈕將自動設置最優 觸發電平和粘滯值，適應使用的實際信號。

輕松連接PC

您可以使用后面板上的GPIB或USB設備端口，連接PC。GPIB 接口以SCPI/GPIB 模式操作，即插即用代替現有的ATE 系統， 或簡便地集成到大型測試系統中。在需要時，還可以對現有的 計數器/ 定時器使用仿真模式。

連通工作臺，實現智能調試

通過專用泰克版National Instruments LabVIEW SignalExpress^TM軟件，您可以從FCA 系列定時器/ 計數器/ 分析儀中簡便地捕 獲、保存和分析測量結果。每臺FCA3000 和FCA3100 都標配 免費的限定版SignalExpress 軟件，提供了基本儀器控制、數 據記錄和分析功能。選配的專業版軟件提供了200 種內置功 能，提供了更多的信號處理、高級分析、掃描、極限測試和用 戶自定義步長功能。

SignalExpress支持多種泰克工作臺儀器^*1，使您能夠連接整個 測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀 器提供的多功能工具。您可以自動進行要求多臺儀器的復雜測 量，在更長的時間周期內登錄數據，對多臺儀器的數據實現時 間相關，簡便地捕獲和分析結果，所有這一切都從PC上完成。 只有泰克提供了由智能儀器組成的連通測試平臺，簡化和加快 復雜設計的調試工作。

您可以信賴的性能

除業內領先的服務和支持外，每臺FCA3000和FCA3100系列 定時器/ 計數器/ 分析儀都標配三年保修。
