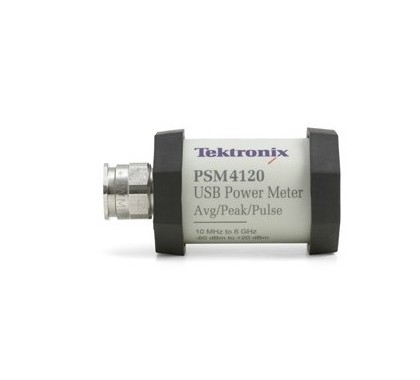

PSM4120 RF功率計

確立RF/微波功率測量性能基準

準確的電源測量是RF和微波設計和制造中的絕對要求。泰克功率計不僅提供了您預期的準確度，還提供了杰出的溫度穩定性、吞吐量和廣泛的測量功能。泰克提供了多種RF功率計，覆蓋了很寬的頻率范圍，從基本平均功率到脈沖曲線，提供了多種功率測量功能。

型號：PSM4120，說明：功率計(平均功率/峰值功率/脈沖)，頻率范圍：10MHz-8GHz，動態范圍：-60 - +20dBm，連接器樣式：N-插頭

主要特點和優點

主要性能指標

• 8 GHz、18 GHz、20 GHz 和26.5 GHz 型號
• 多種型號，帶有N 型連接器和3.5 mm 連接器
• 動態范圍最低-60 dBm，最高+20 dBm
• 不確定度低達2.6%
• 讀取速度高達每秒2000 次

主要特點

• 儀表在整個溫度范圍內經過校準，在進行測量前不需要清校 零或校準，節約時間，避免質量差的數據
• 所有型號都提供了平均功率、占空比校正脈沖功率和測量數 據記錄功能
• 標配應用程序在Microsoft Windows 下運行
  • 功率計應用程序
  • 高速數據記錄應用程序
  • 提供了LabVIEW 驅動程序和編程實例，適用于最常用的 Windows 編程環境，支持自動測試系統
• 最大保持模式和相對測量模式
• 偏置、頻響和75Ω 最小損耗校正
• 靈活的平均模式，提供迅速穩定的測量
• TTL 觸發輸入和輸出，與外部儀器同步
• 通過/ 失敗極限模式
• 體積緊湊
• PSM3000系列提供了真實平均功率測量，給出準確結果，而 不管信號形狀或調制如何
• PSM4000 和PSM5000 系列提供：
  • 脈沖功率、占空比、峰值功率和波峰因數測量
  • 可調節偏置和時間周期，測量突發信號的峰值功率、平均 功率和最小功率
• PSM5000 系列包括脈沖參數應用程序，對重復或脈沖式 信號進行測量
  • 構建和顯示脈沖包絡曲線
  • 全曲線和選通測量，包括脈沖、峰值功率和平均功率、 過沖、波峰因數、上升時間和下降時間、脈寬、脈沖重復 頻率、占空比
  • 曲線數據統計測量，如互補累積分布函數(CCDF)和概率 密度函數(PDF)

應用

• 普通RF 和微波平均功率測量
• 檢定重復的脈沖式信號，如導航、氣象和其它雷達
• 測量被調制信號峰值功率和平均功率，如GSM、CDMA、 WCDMA、HSPA、WiMAX，分析帶寬高達10 MHz
• 測量被調制通信信號的峰值功率和平均功率
• 信號源電平控制反饋
• 驗證和檢定功放、開關和其它RF 和微波器件
• 維護、保養和安裝DTV、蜂窩、微波無線鏈路及無線廣播發 射機
• 檢驗和校準測試設備和系統

三年保修

功能強大、緊湊的功率傳感器/ 功率計

PSM3000、PSM4000 和PSM5000 系列功率傳感器/ 功率計體 積緊湊，提供了快速準確的RF 和微波功率測量功能。視您選 擇的具體系列，其提供了多種CW 和脈沖調制測量功能。每臺 儀表都標配Windows功率計應用軟件，用來控制儀表，顯示讀 數，記錄數據。功率傳感器/ 功率計和PC相結合，提供了完整 的解決方案，不再需要使用單獨的專用儀表主機。

不要求儀表主機

通過標配功率計應用軟件，用戶只需按一下鼠標，就會出現熟 悉的儀表控制功能，在PC屏幕上直接出現讀數。熟悉的Windows 下拉菜單提供了額外的控制功能。PC 上會立即提供數 據，進一步進行分析和文件管理。儀表使用標準USB 2.0 協議 和電纜與PC 通信，即插即用，使用簡便。

把高速功率測量集成到測試中

泰克PSM系列功率傳感器提供了業內最快的測量速度(每秒讀 取2000 次)。

這可以明顯縮短測試時間，提供以前沒有提供的動態功率測量 信息。標配高速記錄應用程序為把這些數據放到PC 中進行分 析提供了一種機制。

對自編程測試應用，您可以使用LabVIEW 或使用全面存檔的 API與傳感器通信。其為最常用的開發環境提供了范例程序。通 信庫允許程序與最多12 個傳感器通信，而不需要使用昂貴的 開關。

還可以使用運行Windows操作系統的泰克實時信號分析儀、任 意波形發生器和示波器，控制PSM 系列傳感器/ 功率計，迅速 獲得準確的功率測量功能。

為與其它測量設備同步，所有型號都包括觸發輸入和觸發輸出 TTL 信號。

高速測量、全面的編程工具和同步功能，使得這些傳感器可以 作為通用系統，增加到您的測試環境中。

為高需求設計提供行業領先的性能

圖1- 軟件提供了用戶熟悉的控制功能和測量演示功能。


泰克功率傳感器/功率計在整個工作溫度范圍內經過全面校準。 其不需要傳感器清零和儀表參考校準，縮短了設置時間，幫助 避免不準確的結果。這些儀表在通用CW、峰值、脈沖和其它 被調制功率測量中提供了可以信賴的精度。不管是無線基站安 裝或維護、生產測試還是無線器件研發，PSM系列產品都可以 滿足這些需求，因為它提供了寬動態范圍(-60 dBM- +20 dBm) 以及從10 MHz 直到26.5 GHz 的頻率范圍。

選擇能夠滿足您的需求的性能/ 功能

PSM3000系列功率傳感器/功率計提供了真實平均功率測量功 能，給出了準確的功率測量結果，而不管信號調制和帶寬如何。 PSM4000 系列提供了平均功率(CW)測量，并增加了脈沖和峰 值功率測量，在脈沖式R F 和微波信號上收集基本數據。 PSM5000 系列功率傳感器/ 功率計提供了與PSM4000 相同的 測量功能，并增加了脈沖曲線功能，可以觀察信號，檢定脈沖 式RF 和微波系統。

多種脈沖包絡測量

圖2. 脈沖曲線軟件可以全面分析脈沖特點。


泰克PSM5000 系列在一個產品中同時提供了簡便易用的、高 性能、脈沖曲線、脈沖(調制)和CW功率計和傳感器。PSM5000 系列產品是為要求對包絡不變、重復性脈沖式信號進行時域分 析的應用專門設計的。它執行時域脈沖測量，如上升/ 下降時 間、過沖和衰落，這些測量一般要求使用昂貴的信號分析儀。 PSM5000 系列傳感器使用等效時間采樣技術，重建重復性的 脈沖式輸入信號。可以使用高達48 MS/s 的有效采樣率，以高 達10 MHz 的視頻帶寬測量重復性的脈沖。

您可以依賴的性能
