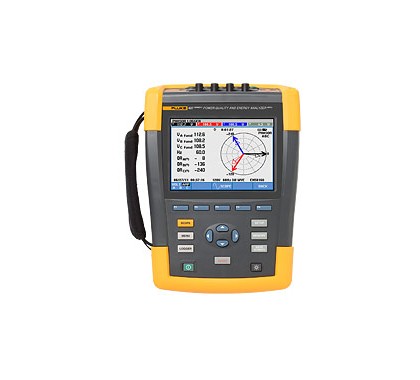

Fluke 434 系列 II 電能量分析儀

產品編號：	61925
品牌：	Fluke
型號：	Fluke 434
單價：	面議
起訂：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2022-04-12 11:52
瀏覽次數：	14

公司基本資料信息

詳細說明

Fluke 434 系列 II 電能量分析儀
以美元計算電能損失

Fluke 434 II 電能量分析儀是記錄電能的理想工具。通過利用新的電能量損失分析器功能，F(xiàn)luke 434 II 系列可計算因電能質量差造成的電能量浪費和成本損失。電能成本計算功能可讓您發現您的工廠最浪費電能的方面，以便確定潛在的節能方案。選擇基本的電能質量測量工具，您就擁有了一個強大的故障排除工具。

應用

電能量貨幣化 – 計算因電能質量差而產生的財務成本
電能量評估 – 量化判斷節能設備安裝前后能耗的改善情況
一線故障排除 – 快速診斷屏顯問題以恢復在線運行狀態
預防性維護 – ?在電能質量問題引起停機前進行監測和預測
長期分析 – 發現難以察覺的問題或間歇性問題
負載研究 – 增加負載前驗證電氣系統的容量

CSA cat3-1000/cat4-600 certified

電能量損失分析器: 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
實時故障排除: 使用光標和縮放工具分析趨勢。
業內最高安全級別: 進戶線額定使用 600 V CAT IV/1000 V CAT III。
測量所有三相和中性線: 內置 4 個柔性電流探頭，增強的細柔性設計以適合最緊密的位置。
自動趨勢分析: 每次測量都會自動記錄，無需進行任何設置。
系統監測器: 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
記錄儀功能: 可配置任何測試條件，可按用戶定義的間隔記錄最多 600 個參數。
查看圖形和生成報告: 附帶分析軟件。
電池壽命: 鋰離子電池組每次充電可運行 7 小時。

	統一電能分析 Fluke 的“統一電能分析(UPM) 專利系統提供最全面的電能量視圖，測量?jī)?nèi)容包括: 傳統電能 (Steinmetz 1897) 和 IEEE 1459-2000 電能的參數 詳細的電能量損失分析不平衡分析這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。計算內容還包括具體的設施信息，“電能量損失分析器最終確定設施因電能量浪費而造成的成本損失。

	自動趨勢分析 - 快速查看趨勢 獨特的自動趨勢分析能讓您快速發現不同時間出現的變化。每個顯示的讀數都會自動而連續地進行記錄，無需設置閾值或間隔時間，也無需手動啟動該流程。您可以快速查看三相線及中性線上的電壓、電流、頻率、功率、諧波或閃變的變化趨勢。而且您可以利用光標和縮放功能來分析變化趨勢，即使背景記錄仍在進行中。

系統監測器－易于按照 EN50160 來檢查性能
只需借助一個按鈕，這種獨特的系統監測器便能讓您總覽電力系統的性能，并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。總覽信息顯示在單個屏幕上，并有顏色標記條清楚地標出哪些參數超出了限值。

系統監測器總覽屏幕可以即時查看電壓、諧波、閃變、頻率及電壓驟降和驟升的數量是否超出設置限值。并有一個詳細列表列出了超出設置限值的所有事件。


記錄功能可讓您定制測量選擇，并能即時分析用戶可選的參數。	測量和記錄功率 (W)、VA 和 VAR。 434 新增了能耗記錄功能。	可跟蹤諧波數達 50 次，并按照 IEC61000-4-7 的要求測量和記錄 THD

產品技術指標
	模式	量程	分辨率	精度
伏特
Vrms（交流 + 直流）	434-II	1 V 至 1000 V 相電壓	0.1 V	± 0.5% 額定電壓****
Vpk		1 Vpk 至 1400 Vpk	1 V	5% 額定電壓
電壓峰值因數 (CF)		1.0 > 2.8	0.01	± 5 %
Vrms½	434-II	1 V 至 1000 V 相電壓	0.1 V	± 1% 額定電壓
Vrms½	434-II		0.1 V	± 0.2% 額定電壓
Vfund	434-II	1 V 至 1000 V 相電壓	0.1 V	± 0.5% 額定電壓
電流（精度不包括電流鉗精度）
Amps（交流 + 直流）	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 0.5% ± 5 個計數點
Apk	i430-Flex	8400 Apk	1 Arms	± 5 %
Apk	1mV/A	5500 Apk	1 Arms	± 5 %
電流峰值因數 (CF)		1 至 10	0.01	± 5 %
Amps½	i430-Flex 1x	5 A 至 6000 A	1 A	± 1% ± 10 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 1% ± 10 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 1% ± 10 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 1% ± 10 個計數點
Afund	i430-Flex 1x	5 A 至 6000 A	1:00 AM	± 0.5% ± 5 個計數點
	i430-Flex 10x	0.5 A 至 600 A	0.1 A	± 0.5% ± 5 個計數點
	1mV/A 1x	5 A 至 2000 A	1A	± 0.5% ± 5 個計數點
	1mV/A 10x	0.5 A 至 200 A（僅交流電）	0.1 A	± 0.5% ± 5 個計數點
Hz
Hz	Fluke 434 @ 50 Hz 額定	42.50 Hz 至 57.50 Hz	0.01 Hz	± 0.01 Hz
Hz	Fluke 434 @ 60 Hz 額定	51.00 Hz 至 69.00 Hz	0.01 Hz	± 0.01 Hz
電源
瓦特（VA，var）	i430-Flex	最大 6000 MW	0.1 W 至 1 MW	± 1% ± 10 個計數點
瓦特（VA，var）	1 mV/A	最大 2000 MW	0.1 W 至 1 MW	± 1% ± 10 個計數點
功率因數 (Cos j/DPF)		0 至 1	0.001	± 0.1% @ 額定負載狀態
能量
kWh（kVAh，kvarh）	i430-Flex 10x	取決于電流鉗變比和額定電壓		± 1% ± 10 個計數點
能量損失	i430-Flex 10x	取決于電流鉗變比和額定電壓		± 1% ± 10 位數 不含線電阻精度
諧波
諧波次數 (n)		直流，1 至 50 次分組: 諧波分組，根據 IEC 61000-4-7 而定
間諧波次數 (n)		關閉，1 至 50 次分組: 諧波和間諧波子組，根據 IEC 61000-4-7 而定
電壓 (V)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1 %
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	絕對	0.0 至 1000 V	0.1 V	± 5% *
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
電流 (A)	%f	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.1%
	%r	0.0 % 至 100 %	0.10%	± 0.1% ± n x 0.4 %
	絕對	0.0 至 600 A	0.1 A	± 5% ± 5 個計數點
	THD	0.0 % 至 100 %	0.10%	± 2.5 %
功率	%f 或 %r	0.0 % 至 100 %	0.10%	± n x 2%
	絕對	取決于電流鉗變比和額定電壓	—	± 5% ± n x 2 % ± 10 個計數點
	THD	0.0 % 至 100 %	0.10%	± 5 %
相角		-360° 至 +0°	1°	± n x 1°
閃變
Plt、Pst、Pst(1min) Pinst		0.00 至 20.00	0.01	± 5 %
不平衡
電壓	%	0.0 % 至 20.0 %	0.10%	± 0.1 %
電流	%	0.0 % 至 20.0 %	0.10%	± 1 %
電源信號
閾值等級		在兩個獨立的頻率下，閾值，限值和控制信號持續時間可編程	—	—
信號頻率		60 Hz 至 3000 Hz	0.1 Hz
相對 V%		0 % 至 100 %	0.10%	± 0.4 %
絕對 V3s（3 秒平均值）		0.0 V 至 1000 V	0.1 V	± 5 % 額定電壓

常規技術指標
外殼	設計堅固且防震，帶有一體式防護皮套用于傾斜的直立位置時，擁有 IEC60529 IP51 級防塵防水滴性撞擊和振動 經受住 30 g 撞擊，振動等級: 按照 MIL-PRF-28800F 2 級要求為 3 g 正弦，隨機振動 0.03 g 2/Hz
顯示屏	亮度: 200 cd/m2（一般使用電源適配器）; 90 cd/m2（一般使用電池電源） 127 mm x 88 mm（153 mm/6.0 對角線）LCD 分辨率: 320 x 240 像素對比度和亮度: 用戶可調，帶溫度補償
存儲	標準 8GB SD 存儲卡（兼容 SDHC，F(xiàn)AT32 格式），最大可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量）
實時時鐘	對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示

環境
工作溫度	0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外
存放溫度	-20 °C ~ +60 °C
濕度	+10 °C ~ +30 °C: 95% 相對濕度，無冷凝 +30 °C ~ +40 °C: 75% 相對濕度，無冷凝 +40 °C ~ +50 °C: 45% RH，非冷凝
最大工作海拔	CAT IV 600 V 和 CAT III 1000 V 最高為 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 最高為 3000 m (10,000 ft) 最大存儲海拔為 12 km (40000 ft)
電磁兼容 (EMC)	輻射和抗干擾性符合EN 61326 (2005-12)
接口	mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問）
保修	主機三年保修（零件和人工），附件一年保修

型號名稱

描述

Fluke 434 II

三相電能量分析儀

內含附件

BC430 電源適配器
國際插頭適配器一套
BP290（單節鋰離子電池），28Wh（8 小時或更長時間）
TLS430 測試導線和鱷魚夾套件
WC100 彩色編碼夾和地區性標記貼紙
i430flex-TF，24 inch (61 cm) 長，數量 4 個
8 GB SD 卡
PowerLog CD（包括 PDF 格式的操作員手冊）
USB 線纜 A-Bmini
C1740 軟包

Clips
AC285	SureGrip™ 鱷魚夾

機套和掛件
C435	C430 滾動硬盒

電池，充電器和適配器
BC430	BC430 線路電壓適配器/電池充電器
BP290	Fluke 190 II 系列專用 2400 mAh 鋰電池
BP291	Fluke 190 II 系列專用 4800 mAh 高容量鋰電池
EBC290	外部電池充電器，從儀器外部給 BP290 或 BC291 充電

電流鉗
90i-610s	90i-610s 1A 至 600A 交/直流電流探頭
i1000s	交流電電流探頭
i200s	交流電流鉗
i3000s	交流電電流鉗表
i30s	AC/DC 電流鉗表
i400s	交流電電流鉗表
i5sPQ3	i5sPQ3、5 A 交流電流鉗表、3 件裝
