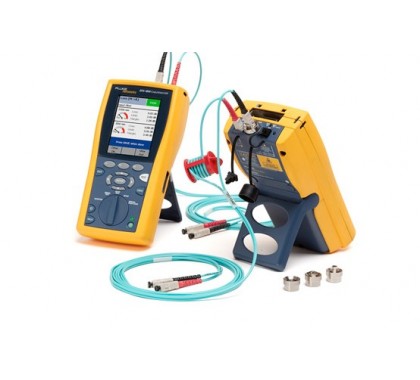

DTX CableAnalyzer™ Series

• DTX 可以顯著減少認證總成本，每年高達 33%。
• 最受信賴、使用最多的的測試儀 — 迄今為止已經認證過超過十億條銅鏈路
• 通過 ETL 獨立驗證，符合 ISO IV 級和 TIA IIIe 級準確性要求
• 分析測試結果并使用 linkWare 報告軟件創建專業的測試報告
• 已獲得全球 20 多家電纜公司的認可
• 以 DTX 光纖模塊執行基本光纖認證，速度可提高五倍
• 執行擴展光纖認證

  Fluke Networks 推出的 DTX CableAnalyzer Series 是您現在和將來的測試平臺。這一革新性的面向未來的平臺對測試過程的所有方面進行改進，可顯著減少總的認證時間。DTX 系列電纜測試儀大幅度縮短了總的認證時間。時間就是金錢。DTX 能夠同時為您節約時間和金錢

  • 在 9 秒鐘內完成 Cat 6 認證
  • 高級故障診斷 — 故障處理比平時快一倍
  • 最快的設置和結果管理時間
  • 超越 IIIe 級和 IV 級的測試儀精度
  • UL 精確認證

  它能夠在九秒內開始 Cat 6 自動測試。這意味您不僅滿足 TIA-568-C 和 ISO 11801：2002 認證要求，而且還能更快地收到結構化布線保證。除了快捷方便外，您還會得到最高的準確度，因?yàn)?DTX 是唯一采用以下項目的測試儀：符合標準且以電氣為中心的永久性鏈路測試適配器。此外，DTX-1800 完全遵照業界的 500 MHz 標準對 10 千兆電纜 性能和外部串?dāng)_（ANEXT 和 AFEXT）進行測量，因此是一項不可多得的、真正面向未來的投資。即使在使用中跨電源的情況下，AC Wiremap 也可驗證以太網供電服務的雙絞線布線是否符合 TIA/EIA 標準。目前大約有超過 50,000 多臺投入使用，因此 DTX 系列測試儀無疑是業界最值得信賴的電纜認證設備。

  特性

  »

  10 千兆銅纜認證

  了解正確工具的巨大效用 — 從 10Meg 到 10 Gig

  DTX 10 千兆銅纜測試解決方案能夠?yàn)?10 千兆以太網部署進行線纜測試和雙絞線認證 - 不管是現有的 Cat 6 或新安裝的增強型 Cat 6 布線系統。 DTX 10 千兆銅纜測試解決方案采用 DTX CableAnalyzer Series，具有行業領先的性能、準確性和易用性—符合我們一貫的承諾。

  DTX 10 千兆銅纜測試解決方案的優勢

  • 使用相同的用戶友好、直觀的 DTX 界面，簡化復雜的外部串?dāng)_鏈路驗證
  • 是唯一一個能夠識別同一線束中因鏈路間串?dāng)_而造成的問題電纜的解決方案
  • 是唯一一個完全符合行業標準的解決方案
  • DTX 10 千兆銅纜套件與 DTX-1800 配合使用，完全遵照業界的500MHz 標準對10千兆電纜性能和外部串?dāng)_（ANEXT 和 AFEXT）進行測量，因此是一項不可多得的、真正面向未來的投資。

  DTX 10 千兆套件目前已開始銷售。


  DTX 10 千兆套件

  DTX-1800 外部串?dāng)_分析套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk Analyzer™ 軟件、兩個
  Cat 6A /_EA 級永久鏈路適配器（DTX-PLA002S）、針對外部串?dāng)_測量優化過的兩個通道適配器、500 MHz (DTX-CHA001AS)、兩個鏈路端接器（DTX-AXTERM）和兩個 RJ45 到 RJ45 耦合器。

  本套件中的所有工具都單獨裝在一個便攜包內。

  如果您想要詳細了解 10Gbase-T 標準的開發，包括布線類型概覽、設計和安裝的最佳實踐以及外部串?dāng)_的技術要點，請下載我們的白皮書，題為《基于雙絞線的10 千兆/秒以太網的測試難點》。（需要注冊）

  »

  光纖認證

  史無前例的光纖認證速度 — 從 10 Meg 到 10 Gig

  DTX CableAnalyzer — 一個增長的平臺

  它是唯一一個能夠完全認證銅纜和光纖布線的電纜測試儀。只有 DTX 平臺才能為基本（第 1 級）光纖認證和高級（第 2 級）光纖認證分別提供板載光纖模塊和 DTX Compact OTDR 模塊。

  我們開發的 DTX 光纖模塊和 DTX Compact OTDR 擁有獨一無二的技術和易于使用的界面，可縮短測試時間。使用我們的光纖模塊，您可以在更短的時間內測試更多的光纖，這樣不但降低了測試成本，也節約了您的工作時間。DTX Compact OTDR 模塊簡單易用、功能多樣且易于安裝，其用戶界面與 DTX CableAnalyzer 相似，可加速高級光纖認證及故障排除過程。隨著時間的推移，所節約的時間將相當可觀 – 平均每個承包商每年節約的時間達數百小時。




  提供完整光纖認證

  基本（第 1 級）光纖認證。 DTX 光纖模塊提供基本（第1 級）光纖認證解決方案 –損耗、長度和極性測量。根據業界標準驗證光纖鏈路性能。在多個波長上測量光損耗、測量光纖長度以及驗證極性。您可以不可思議的速度對兩根光纖的兩個波長進行雙向測試，而且無需交換主裝置和遠端裝置，這是 Fluke Networks 獨家提供的功能。可互換使用的接頭適配器允許參考和測試連接線路，如果該連接滿足大多數 SFF（小型）光纖接頭的 TIA/ISO 標準。

  競爭廠商的光纖適配器每次自動測試時僅能測量長度和兩種損耗的測量值，與之不同的是，DTX 是唯一能夠在每次自動測試時測量長度和四種損耗測量值（所有這些均在大約12秒內完成）的光纖測試解決方案。有了 DTX 光纖模塊，光纖測試速度可較競爭廠商提高五倍。

  高級（第 2 級）光纖認證。 DTX Compact OTDR 提供高級（第 2 級）光纖認證。它拍攝并跟蹤分析多模和單模光纖，以檢查鏈路中的每個連接器和接頭，確保其符合指定的規格和預期安裝質量。

  »

  DTX Compact OTDR

  DTX Compact OTDR — 了解如何改進您的測試儀、員工和業務范圍

  DTX CompactOTDR 是功能完備的光時域反射計（OTDR）模塊，掛接在 Fluke Networks 的DTX CableAnalyzer上使用。它使功能強大的 DTX 認證工具成為完整而簡單易用的 OTDR，拍攝并跟蹤分析單模和多模光纖。

  DTX Compact OTDR 模塊以無可比擬的易用性讓每位技術人員都成為光纖專家，自動 OTDR 設置、對事件和光纖鏈路的損耗限度、發射光纖補償、自動事件分析和結果管理等全部都可通過 DTX CableAnalyzer 熟悉的用戶界面進行操作



  一個平臺，多種優勢


  DTX Compact OTDR 模塊通過以下方面充分體現布線承包商在 DTX CableAnalyzer 設備方面的投資價值：

  • 增加安裝布線方面的營業收入，而無需增加安裝人員
  • 縮短技術人員的光纖測試學習曲線
  • 使用一個工具便可執行基本（第 1 級）^*光纖驗證和高級（第 2 級）光纖驗證
  • 通過功能強大的單端 OTDR 加快故障排除速度
  • 使用 linkWare™ 結果管理軟件提供銅纜和光纖綜合報告

  *第 1 級認證需要單獨的板載光纖模塊。


  DTX Compact OTDR 規格

  DTX Compact OTDR 工具包選件：

  • DTX-1800-MSO 120
  • DTX-QUAD-OTDR
  • DTX-OTDR LL-KIT
  • DTX-OTDR-KIT
  • DTX-OTDR-QMOD

  »

  跳線測試

  快速、方便、經濟有效地使用 DTX CableAnalyzer 和插接線測試適配器測試鏈路的薄弱環節。這是第一代可測試屏蔽 5e 線纜、6 和 6_A 布線的新型適配器。只要將一系列適配器夾到您的 DTX CableAnalyzer 上，您即可根據產業性能標準對屏蔽和非屏蔽雙絞插接線進行測試。

  在插入前保證插接線的質量，避免認證的永久鏈接的退化。減少位錯誤，增加通道冗余，最大程度地避免網絡故障。

  • 快速認證插接線和設備接線（6 類別 6 秒自動測試）
  • 根據 Cat 5e、Cat 6、Cat 6_A 插接線測試要求進行準確而有效的測試
  • 確保插線性能符合所安裝鏈路和產業標準的要求
  • 測量所有關鍵插接線測試參數：布線圖、長度、傳輸時延、延遲時差、NEXT 以及回波損耗
  • 值得依賴的行業專家使用的測試儀


  下載數據表，了解更多關于新型 DTX CableAnalyzer 插接線測試適配器的信息。

  »

  同軸電纜測試解決方案

  同軸電纜測試解決方案

  使用同軸測試適配器快速、輕松地測試同軸電纜鏈路
  擴展 DTX CableAnalyzer 測試同軸布線系統的能力，包括傳統的數據電纜（例如 10base-2 或 10base-5 以太網）以及視頻傳輸同軸電纜。Fluke Networks 全新同軸電纜測試適配器和升級軟件為您的 DTX CableAnalyzer 增加了如下同軸電纜測試功能：

  • 長度
  • 傳輸延遲
  • 電纜（輸入）阻抗
  • 隨信號頻率而變的插入損耗


  電纜阻抗
  電纜輸入阻抗用于定性電纜是否是正確的同軸電纜類型，例如,它可將 75Ω電纜從用于上一代以太網系統的50Ω電纜或93Ω電纜區別開來。此外，測試儀對鏈路執行時域反射（TDR）測試，以確保電纜在阻抗特性上不會發生顯著改變。阻抗異常將會導致嚴重的信號傳輸質量問題。

  傳輸延遲
  傳輸延遲測量信號從電纜鏈路一端到另一端所需的時間。電纜的 NVP 值是指電纜上的電氣信號速度，它用于將傳輸延遲轉換為鏈路的"電氣長度"。如果 NVP 值的精度足夠，則電氣長度會接近于物理長度。

  插入損耗
  有了 DTX 同軸電纜測試適配器，DTX-1800 就可以在 1 到 900 MHzx 的頻率范圍內測量同軸電纜的插入損耗。DTX-1200 使用同軸電纜適配器，則可以在 1 到 350 MHz的頻率范圍內測量插入損耗。測試儀會存儲掃描圖，這些掃描圖可以可以通過 linkWare 軟件上載并存儲到 PC 中。

  »

  采用永久鏈路適配器技術，消除假失效情況

  用于測試永久鏈路的商用跳線 — 包括 Cat 5e/6 和 Cat 7 — 會造成對合格鏈路的誤判，浪費大量時間用于診斷故障和重復測試由于跳線的反復卷曲和展開，以及惡劣存放現場環境等日常損耗，會使其性能隨時間緩慢降低，導致回波損耗，這些通常都是造成測試不合格的原因。

  在 Fluke Networks，我們將測試精度放在首要位置。這就是我們開發高性能永久鏈路測試適配器以取代商用跳線的原因。我們獨有的永久鏈路適配器技術確保了測量回波損耗時所需的極高準確性和穩定性，同時提高了所有其它測試參數測量的準確性 — 不是某一次測試非常準確，而是每一次測試都極其準確。


  從圖中您可以看到，一條商用 Cat 7 SSTP 跳線在 150 次的卷曲和展開后會有 10 dB 的損耗。這種 10 dB 的損耗會導致合格的鏈路被誤判為不合格 — 您最終將得到一個假的不合格結果。如果您使用的是 Fluke Network 公司的永久鏈路適配器就不會發生這種 10 dB 的損耗 — DTX 系列測試儀會帶給您毋庸置疑的重復測試精度。

  PM06 個性化模塊

  PM06 是布線行業的首款中央屏蔽測試插頭。它經過了接插件廠商的全球工業認可，獨特的中心插頭可以認證鏈路以及連接硬件符合 Cat 6 類標準，以實現“開放”的布線系統。它支持所有 UTP、FTP 和 ScTP 布線系統。

  • 中心 TIA/ISO 插頭
  • 屏蔽 — 全球性解決方案
  • 不受廠商約束
  • 隱蔽式把手接扣
  • 提供終端用戶互用性保證
  • 專為歐洲使用的隱蔽插座而設計

  測試 110 類型 IDC 系統


  注：
  使用本表格中沒有列出的 IDC 類型連接器的安裝，需要使用適當?shù)幕炬溌愤m配器，根據永久鏈路的技術指標來進行測試。Fluke Networks 可以提供的基本鏈路適配器可在 DSP-4000 系列產品頁面中查找到。您也可向連接器硬件廠商咨詢，以確保您的施工滿足質保要求。為了確保可靠的回波損耗測試結果，需要格外小心對待雙絞線基本鏈路適配器的電纜。

  »

  網絡驗證

  認證布線，驗證網絡可用性和鏈路連通性。

  隨著網絡應用的發展和帶寬的增加，測試要求也隨之提高。無論您要激活新服務、升級新基礎設施、進行介質訪問控制，還是對布線或鏈路連通性問題進行故障處理，業界的新最佳實踐都建議您在驗證布線合格性后驗證鏈路連通性和網絡可用性，并在一個綜合報告中記錄結果。這種做法可以讓客戶確信所交付的網絡基礎設施處于最佳工作狀態。而附帶新 DTX 網絡服務模塊的 Fluke Networks DTX 系列 CableAnalyzer™ 就是實踐此做法的最好選擇。

  提高服務質量
  作為業內廣泛用于驗證鏈路傳輸性能的工具，此工具現在還可用于驗證和記錄有線鏈路上的網絡服務可用性。此工具易于操作，可迅速提供大量有價值的信息。在安裝了新鏈路并需要打開服務時，附帶網絡服務模塊的 DTX 測試儀可以讓您在 linkWare 提供的網線驗證記錄中記錄所有執行過的網絡連通性測試。這可以讓您向客戶提供明確的證據，證明您已經按標準和最佳實踐正確完成了工作。此外，它還可以讓您為最終用戶提供更好的服務，避免復查維修并減少網絡中斷時間。


  DTX 網絡服務模塊：

  • 驗證網絡服務可用性 — 判斷電信出口是否有效、確定數據傳輸速率（10/100/1000 連接）、雙工能力以及是否可向 PoE 供電。
  • 檢查鏈路利用率和錯誤狀況– 查看受測鏈路的以太網利用率（以可用帶寬的百分比表示）；確定廣播流量以及出現網絡錯誤的情況。
  • 端口識別 — 采用交換機集線器指示燈閃爍；驗證受測鏈路是否連接到了正確的端口，或找出已連接工作區出口的位置。
  • 驗證鏈路連通性（最高支持千兆以太網） — 使用 DHCP 服務器獲取 IP 地址，以 10、100 或 1000 Mb/s 的速率輪詢默認路由器或 DNS 服務器。或者也可以手動分配 IP 地址來輪詢網絡設備。
  • 驗證 PoE — 驗證連接到電源設備鏈路的可用性以及電壓水平，以便為 VoIP、網絡攝像頭、無線局域網接入點等以太網應用提供電源。
  • 使用我們的 linkWare 軟件，在一個綜合報告中記錄有線鏈路驗證測試結果以及網絡可用性與鏈路連通性測試結果。
  • 排除鏈路故障 — 判斷性能問題的根源是布線還是網絡。

  »

  DTX AC Wiremap

  AC Wiremap 可驗證雙絞線布線是否滿足以太網供電服務的標準

  以太網供電（PoE）可用于關鍵網絡服務，包括 VoIP、基于網絡的安全性和遠程數據捕獲。作為一種有效實施 PoE 的方式，中跨電源具有防止接線的保護電路。布線圖測試是一個可清除導致 PoE 服務失敗的布線錯誤以及排除現有 PoE 服務故障的有效工具。

  DTX CableAnalyzer 現在包含一種稱為“DTX AC Wiremap”的功能，可排除這些障礙。纜線安裝人員可通過測試布線是否符合 TIA/EIA 標準，來確保正確地為 PoE 布線。網絡技術人員可根據 TIA/EIA 標準進行測試，快速檢測持續服務中可能會發生的錯誤。

  Fluke Networks 首倡的新技術和測試算法可解決 PoE 獨有的問題，使其成為 DTX 產品線軟件版本 1.4 的標準功能。


















  單鍵測試啟動 DTX AC 布線程序。




  DTX 用戶可以清楚地查看布線連接是否正確或是否存在布線錯誤。無論中跨電源是否存在或在哪里，此測試都可從以太網交換機的位置進行。

  AC Wiremap 測試結果可集成到 linkWare 軟件中，從而創建綜合和專業的報告。

  • 首先確認以太網布線將支持使用以太網供電的服務，然后啟動該服務
  • 即使在使用中跨電源的情況下，也可測試 PoE 布線是否符合 EIA/TIA 標準
  • 使用一種工具便可快速解決 PoE 應用中的布線問題
  • 讓用戶充分利用 PoE 服務

  »

  linkWare 報告

  使用 linkWare Cable Test Management Software 節省了管理測試結果的時間

  每個 DTX 系列測試儀都附帶有功能強大的 Fluke Networks linkWare 軟件，可以幫助您按工作地點、客戶、校園樓宇以及其它方式快速組織、編輯、查看、打印、保存或存檔測試結果。可以將測試結果合并到一個現有的數據庫中，然后按任意數量的數據字段或參數排序、搜索和組織這些結果。

  您也可以從我們的網站免費獲得 linkWare。當您完成工作后，即可將這個功能強大的應用程序交給客戶，這樣他們就能通過電子方式立即使用數據。您也可打印測試結果或?qū)?shù)據導出為 Adobe 的 PDF 文檔。

  linkWare 的全面數據管理功能：

  • 使用單一的軟件管理銅纜和光纜測試結果，支持 Fluke Networks 的全線電纜測試儀
  • 提供專業、定制的圖形化報表，采用適合所有 Fluke Networks 線纜測試儀的通用格式
  • 具有配置和打印符合 TIA 606-A 標準的文檔的能力
  • 新的拖放功能可以更方便地管理和組織多個項目
  • 與主要的 CMS（線纜管理軟件）應用程序兼容
  • 借助廣受全球用戶喜愛的線纜測試管理軟件 linkWare 的簡單用戶界面和省時功能，提高工作效率

  linkWare 軟件可以打印專業的圖形化報表，并采用彩色圖表來描述所測得的測試參數。可以選擇要打印的參數以及圖形顯示的順序。也可以用您公司的徽標定制報表。

  新的 linkWare Stats 選項提供您的整個線纜布置的圖形分析
  linkWare 現在支持 linkWare Stats 這一新型的自動化統計報告選項。該選件并不局限于“每頁只顯示一個鏈路”的報告，它允許您查看整個布線基礎設施。linkWare Stats 分析 linkWare 測試結果數據并把數據轉換成圖表和圖形，從而直觀地展示布線設施的性能 — 此報告以壓縮、圖形化的格式（易于檢驗余量和不規則點）匯總了完整的布線基礎設施信息。

  看看 linkWare Stats 能處理您的哪些數據 —每個 linkWare 副本均提供了一份免費的演示版 linkWare Stats。

  »

  DTX 的優勢

  DTX 系列電纜測試儀大幅度縮短了總的認證時間。

  時間就是金錢。DTX 能夠同時為您節約了時間和金錢。
  DTX CableAnalyzer Series 提供的優異性能每年可以幫助您降低大約 33% 的總體認證成本。更快的測試、更高的精度、更出色的診斷功能、更長的電池壽命、更簡潔的用戶界面以及迅速的設置方法和報告功能，是認證成本得以大幅下降的直接原因。

  在 9 秒鐘內完成 Cat 6 認證
  DTX-1200 和 DTX-1800 能夠在區區 9 秒鐘內按照業界標準以極高的精度完成 Cat 6認證。比現有測試儀快三倍。這種不可思議的測試速度意味著您最多可以在八小時的班次內多測試 170 個鏈路。

  高級故障診斷 — 故障處理比平時快一倍
  當某個鏈路失敗時，DTX 系列會發出快速、易于理解的指示來找出故障點（距測試儀的距離）和可能的故障原因。這些說明不僅會指出故障，還會建議糾正措施，以便您能夠迅速解決問題，無需花時間咨詢項目經理。技術人員不需要執行試驗性的糾正措施和錯誤更正措施并重新進行測試以確定是否解決了問題，相反，他們確切知道問題的所在以及如何修復失敗的鏈路。

  你不測試時速度也很快
  DTX 系列不但測試速度很快，它做其它事情的速度也很快。它的設置和報告速度也會為您節約不少時間。它簡單易用，因此縮短了培訓時間。更長的電池壽命意味著一次充電可以完成更多的測試。明亮的彩色顯示屏、足夠的內存和內置的對講裝置不但提高了總體工作效率，還改善了用戶的體驗。這些因素每天都在幫助您節約時間和金錢。

  超越 IIIe 級和 IV 級的測試儀精度
  DTX 大大超越了 IEC IIIe 級規范，其串?dāng)_值不到允許余量的一半。ISO/IEC（國際標準）要求 Class F 鏈路要測試到 600 MHz，要求測試儀需要滿足 IV 級精度。DTX-1800 超越了這個要求，確保您在全頻率范圍內的測試結果都有更高的可信度。不精確測試的代價： 測試儀顯示不正確的通過/失敗判斷會造成將合格的鏈路判定為不合格的，或是將不合格的鏈路判定為合格的。這兩種出錯結果都會浪費您大量的時間和資金 — 使用 DTX， 您每次都能獲得準確的結果。

  UL 精確認證
  Fluke Networks 的 DTX 系列的精度標準通過了 UL（美國保險商實驗所）的精度認證，該認證是根據 IEC-61935-1 標準對于 IV 級精度的要求和 TIA-TSB-155 標準對于 IIIe 級精度的提議而得到的。IIIe 級精度將會被要求測試用于部署 10 GB 以太網的 Cat 6 電纜。

  型號和配件

  型號

  型號/名稱	說明
  DTX-1800 Gold Support »	DTX-1800 電纜認證分析儀：包括 DTX-1800 主測試儀與智能遠端測試儀、linkWare PC 軟件、128MB MMC 卡、Cat 6A/E A級永久鏈路適配器（2個）、Cat 6A/E 級通道適配器（2個）、通話用耳機（2 個）、交流充電器（2 個）、便攜包、USB 接口電纜（Mini-B）和用戶手冊
  DTX-1800 120/GLD	DTX-1800 CableAnalyzer 及一年金牌支持（僅限于美國和歐洲。歐洲訂購 DTX-1800/GLD-EU）
  DTX-1200 Gold Support »	DTX-1200 電纜認證分析儀:包括 DTX-1200 主測試儀與智能遠端測試儀、linkWare PC 軟件、Cat 6 /E 級永久鏈路適配器（2 個）、Cat 6/E 級通道適配器（2 個）、通話用耳機（2 個）、交流充電器（2 個）、便攜包、USB 接口電纜（Mini-B）、用戶手冊
  DTX-1200/GLD-EU	DTX-1200 CableAnalyzer 及一年金牌支持（僅限于歐洲）。
  DTX-LT Gold Support »	DTX-LT 電纜認證分析儀:包括 DTX-LT 主測試儀與智能遠端測試儀、linkWare PC 軟件、Cat 6/E 級永久鏈路適配器（2 個）、Cat 6 /E 級通道適配器（1 個）、交流充電器（2 個）、便攜包、USB 接口電纜（Mini-B）、用戶手冊（2 本）、便攜包、用戶手冊
  DTX-ELT	CableAnalyzer 6 類電氣安裝驗證者（僅限歐洲、中東和非洲地區）
  DTX-CLT-J	CableAnalyzer 5e 類電氣安裝驗證者 （僅限日本地區）
  DTX-ELTPRO	CableAnalyzer 6 類永久鏈路適配器電氣安裝驗證者（僅限歐洲、中東和非洲地區）。

  套件

  型號/名稱	說明
  DTX-1800-MS	帶多模和單模光纖模塊的 DTX-1800：包括 DTX-1800 電纜認證分析儀、DTX-MFM2 多模光纖模塊以及 DTX-SFM2 單模光纖模塊參見照片
  DTX-1800-MS120/GLD	帶多模和單模光纖模塊的 DTX-1800 及一年金牌支持（僅限于美國和歐洲。歐洲訂購 DTX-1800/GLD-EU）
  DTX-1800-M	帶多模光纖模塊的 DTX-1800：包括 DTX-1800 電纜認證分析儀和 1 套 DTX-MFM2 多模光纖模塊
  DTX-1800-M 120/GLD	帶多模光纖模塊的 DTX-1800 及一年金牌支持（僅限于美國和歐洲。歐洲訂購 DTX-1800-M/GLD-EU）
  DTX-1800-MO	全套 DTX-1800 電纜認證分析儀、多模 DTX MFM2 光纖模塊和一個 DTX Compact OTDR 模塊。參見照片
  DTX-1800-MSO	DTX 1800 銅纜/光纖/OTDR 工具包：包括 DTX-1800 電纜認證分析儀、多模 DTX MFM2 和單模 DTX SFM2 光纖（損耗/長度）模塊套裝、DTX Compact OTDR 模塊、發射光纖、附件和便攜包。參見照片
  DTX-1800MSO120/GLD	DTX 1800 銅纜/光纖/OTDR 工具包：包括 DTX-1800 電纜認證分析儀、多模 DTX MFM2 和單模 DTX SFM2 光纖（損耗/長度）模塊套裝、DTX Compact OTDR 模塊及一年金牌支持（僅限于美國和歐洲。歐洲訂購 DTX-1800MSO/GLD-EU）
  DTX-QUAD-OTDR	DTX 1800 Compact OTDR 工具包：包括 DTX-1800 電纜認證分析儀主機和 DTX Compact OTDR 模塊。參見照片
  DTX-1200-M	帶多模光纖模塊的 DTX-1200：包括 DTX-1200 電纜認證分析儀和 DTX-MFM2 多模光纖模塊
  DTX-1800-0	用于 MM 和 SM 光纖測試的 DTX-1800 CableAnalyzer（帶 Compact OTDR）
  DTX-1200-MS	帶多模和單模光纖模塊的 DTX-1200：包括 DTX-1200 電纜認證分析儀、DTX-MFM2 多模光纖模塊以及 DTX-SFM2 單模光纖模塊

  選件

  型號/名稱	說明
  DTX-OTDR-QMOD	DTX Compact OTDR 模塊：包括 850/1300/1310/1550 OTDR 模塊和便攜包。
  DTX-1800/SR	DTX-1800 智能遠端外接附件
  DTX-LT/SR	DTX-LT 智能遠端外接附件

  零配件

  型號/名稱	說明
  DSP-PM11A	NORDX GIGABIX（T568A）個性化模塊
  DSP-PM11B	NORDX GIGABIX（T568B）個性化模塊
  linkWare	linkWare Cable Test Management Software：免費下載地址：www.flukenetworks.com/linkware
  linkWare-Stats	linkWare Stats：linkWare 的統計測試結果分析軟件選項
  NFK1-EFLC-SC	一個 62.5 µm SC/SC 環型通量發射控制器（DTX 需要兩個）
  NFK1-EFLC-LC	一個 62.5 µm SC/LC 環型通量發射控制器（DTX 需要兩個）
  NFK2-EFLC-SC	一個 50 µm SC/SC 環型通量發射控制器（DTX 需要兩個）
  NFK2-EFLC-LC	一個 50 µm SC/LC 環型通量發射控制器（DTX 需要兩個）
  DTX-CASE	硬質便攜箱 — DTX 系列 參見照片
  DTX-TSET	用于 DSP 和 DTX Cable Analyzers 的頭戴式耳機
  DTX-ACUN	通用交流充電器
  DTX-ACNA	交流充電器，北美
  DTX-CASE	標準便攜包 – DTX 系列
  DTX-STRP	DTX 背帶
  DTX-USB	USB 接口電纜（Mini-B）
  DTX-SER	串行 RS-232 電纜（ DB-9 至 IEEE 1394）
  DSP-MCR-U	多媒體存儲卡讀卡器，USB 電纜
  DTX-LION	鋰離子電池組
  銅纜適配器和附件
  DTX-10GKIT	DTX-1800 外部串?dāng)_分析儀套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk AnalyzerTM 軟件、2 個 Cat 6A/EA 永久鏈路適配器（DTX-PLA002S）以及針對外部串?dāng)_測量優化過的 2 個通道適配器（DTX-CHA002AS）
  DTX-AXKIT	DTX-1800 外部串?dāng)_分析儀套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk AnalyzerTM 軟件、兩個端接器（公共模式和差別模式）和二個 8 針耦合器（CIQ-RJA）。
  DTX-NSM	DTX 網絡模塊插入到 DTX 測試儀主單元背面。它可執行網絡連接測試，根據標準測試以太網供電情況，并可分析鏈路所連接的網絡端口。
  DTX-COAX	DTX 同軸電纜測試適配器（包含 2 個適配器）
  DTX-PC5ES	5e 類別插接線的DTX 插接線測試適配器套裝。根據 ANSI/TIA 568-C 和 ISO 標準，適合屏蔽和非屏蔽類 5e 插接線11801：2010。  參見圖片
  DTX-PC6S	6 類別插接線的 DTX 插接線測試適配器套裝。根據 ANSI/TIA 568-C 和 ISO 標準，適合屏蔽和非屏蔽類 6 插接線11801：2010。  參見圖片
  DTX-PC6AS	6A 類別插接線 DTX 插接線測試適配器套裝。根據 ISO 標準，適合屏蔽和非屏蔽類 6A插接線11801：2010。
  DTX-PCTAC5EKS	雙組屏蔽 Cat 5e 插口。DTX-PC5ES 插接線測試適配器的推薦更換品
  DTX-PCTAC6KS	雙組屏蔽 Cat 6 插口。DTX-PC6S 插接線測試適配器的推薦更換品。
  DTX-PCTAC6AKS	雙組屏蔽 Cat 6A 插口。DTX-PC6AS 插接線測試適配器的推薦更換品。
  DSP-PCI-C6JACK	用于 DSP-PCI-C6 跳線適配器的 Cat 6 備用插座，10 件套裝
  DTX-PLA002S	2 件套裝的用于 Cat 6A 和外部串?dāng)_測試的永久鏈路適配器。該適配器可用于所有永久鏈路測試 Cat 6A/6/5e/5 和 Cat 3。
  DTX-PLA002	一個用于 Cat 6A 和線外串?dāng)_（Alien Cross Talk）測試的永久鏈路適配器。該適配器可用于所有永久鏈路測試 Cat 6A /6/5e/5 和 Cat 3。
  DTX-PLCAL	永久鏈路適配器現場校驗?zāi)K。linkWare （2.71 版或更高版本）中“Utilities”（實用程序）下的自動化程序允許用戶使用此模塊校驗 DTX-PLA002 適配器的回波損耗性能。
  DTX-PLA002PRP	DTX-PLA002 插頭備用部件。它包括兩個 8 針模塊插頭的接觸塊。
  DTX-PLA001S	2 件套裝的帶 PM06 個性化模塊的永久鏈路適配器。該適配器與所有 DSP-PMxx 個性化模塊兼容。
  DTX-PLA001	1 個永久鏈路適配器，用于 DTX 系列 CableAnalyzer。該適配器與 DSP-PMxx 個性化模塊兼容，但不包含個性化模塊。
  DTX-GG45-KIT	GG45 適配器套件
  DTX-TERA	TERA 適配器套件包括 TERA 通道適配器（2）和 TERA 永久鏈路適配器（2），用于測試 Siemon TERA F 級系統
  DTX-PLA011	一個（1）TERA 永久鏈路適配器，用于 Siemon TERA F 級和 Fa 系統注：您還將需要至少一個（1）DTX-CHA011 適配器。
  DTX-CHA011	TERA 通道適配器，用于 Siemon TERA F 級系統
  DTX-CHA002S	兩件套裝的優化用于測試外部串?dāng)_的 Cat 6A /Ea 級通道適配器。這些適配器可用于測試Cat 6A/ 6/ 5e/ 5/ 3和 Ea/E/D 與 C 級通道。
  DTX-CHA002	優化用于測試外部串?dāng)_的 Cat 6A /Ea 級通道適配器。這些適配器可用于測試 Cat 6A/6/ 5e/ 5/3 和 Ea/E/D 與 C 級通道。
  光纜模塊和附件
  NFK3-LAUNCH-E2K	SC/E2000 發射光纖 SM
  NFK3-LAUNCH-FC	SC/FC 發射光纖 SM
  NFK3-LAUNCH-LC	SC/LC 發射光纖 SM
  NFK3-LAUNCH-ST	SC/ST 發射光纖 SM
  NFK3-LAUNCH	SC/SC 發射光纖 SM
  NFK2-LAUNCH-E2K	SC/E2000 發射光纖 50 µm
  NFK2-LAUNCH-FC	SC/FC 發射光纖 50 µm
  NFK2-LAUNCH-LC	SC/LC 發射光纖 50 µm
  NFK2-LAUNCH-ST	SC/ST 發射光纖 50 µm
  NFK2-LAUNCH	SC/SC 發射光纖 50 µm
  NFK1-LAUNCH-FC	SC/FC 發射光纖 62.5 µm
  NFK1-LAUNCH-LC	SC/LC 發射光纖 62.5 µm
  NFK1-LAUNCH-ST	SC/ST 發射光纖 62.5 µm
  NFK1-LAUNCH	SC/SC 發射光纖 62 µm
  DTX-MFM2	DTX 多模光纖模塊包括兩個模塊（一個用于主測試儀，另一個用于智能遠端測試儀）每個模塊包含單輸出端口組合 850nm 和 -1300nm LED 光源、850-1550 nm 光功率計、集成 VFL、用于功率計的 SC 適配器和一套帶卷軸的 62.5/125 SC-SC、50/125 SC-SC 測試參考導線（NF-MANDREL-50 和 NF-MANDREL-625）
  DTX-GFM2	DTX 千兆多模光纖模塊，包括：單輸出端口組合 850nm VCSEL 光源和 1310nm 激光光源；850-1550nm 光功率計；集成 VFL；用于功率計的 SC 適配器及一套 50/125 SC-SC 測試參考導線
  DTX-SFM2	DTX 單模光纖模塊包括兩個模塊（一個用于主測試儀，另一個用于智能遠端測試儀）。每個模塊包括單輸出端口組合 1310 nm 和 1550 nm 激光光源、850-1550nm 功率計、集成 VFL 和用于功率計及單模 SC-SC 測試參考導線的 SC 適配器
  DTX-FTK	DTX 光纜測試套件包含 DTX-FOM 光功率計、SimpliFiber 850 nm 和 1300 nm LED 光源、便攜包以及多語言用戶指南
  DTX-OTDR/LL-KIT	DTX Compact OTDR 和損耗長度工具包：包括多模 DTX MFM2 和單模 DTX SFM2 光纖（損耗/長度）模塊套裝、DTX Compact OTDR、發射光纖、附件和便攜包。
  DTX-OTDR-KIT	DTX OTDR 附件工具包：包括 DTX Compact OTDR 模塊、發射光纖、附件和便攜包。
  NFA-SC	兩件套裝用于 DTX-xFM2 功率計端口的 SC 適配器。
  NFA-LC	兩件套裝用于 DTX-xFM2 功率計端口的 LC 適配器。
  NFA-ST	兩件套裝用于 DTX-xFM2 功率計端口的 ST 適配器。
  NFA-FC	FC 測試適配器，雙件套裝
  NFB1/2-LC/ST	包括測試參考線 NFK1-DPLX-LC、NFK1-DPLX-ST、NFK2-DPLX-LC、NFK1-DPLX-ST、用于功率計的 LC 和 ST 適配器以及62.5/125 和 50/125 的套件。
  NFK1-DPLX-SC	用于 SC 適配器的雙工 MM 62.5 µm TRC，2 件套裝
  NFK1-DPLX-LC	雙工 MM 62.5
  NFK1-DPLX-ST	雙工 MM 62.5
  NFK1-DPLX-FC	雙工 MM 62.5
  NFK2-DPLX-SC	雙工 MM 50
  NFK2-DPLX-LC	雙工 MM 50
  NFK2-DPLX-ST	雙工 MM 50
  NFK2-DPLX-FC	雙工 MM 50
  NFK3-DPLX-SC	SC 適配器雙工 SM TRC，2 件套裝
  NFK3-DPLX-LC	LC 適配器雙工 SM TRC，2 件套裝
  NFK3-DPLX-ST	ST 適配器雙工 SM TRC，2 件套裝
  NFK3-DPLX-FC	FC 適配器雙工 SM TRC，2 件套裝
  NFK1-LC	LC 附件工具包，62.5
  NFK1-MANDREL-KIT	多模光纖卷軸套件，包括兩個紅色的用于 50/125 µm電纜的卷軸和兩個灰色的用于 62.5/125 µm 電纜的卷軸
  NF-MANDREL-50	多模光纖卷軸，用于50/125 光纖
  NF-MANDREL-625	多模光纖卷軸，用于62.5/125 光纖
  NFC-Kit-Case	光纖清潔工具包
  NF400	光纖附件便攜包
  DTX-FIBER-CASE	用于 DTX Compact OTDR 工具包的保護包
  DTX-FBRCSE	DTX-xFM 或 DTX-xFM2 光纖損耗測試模塊便攜包，含有測試參考導線和光纖連接器適配器的存放空間
  個性化模塊
  DSP-PM19B	SYSTIMAX® VisiPatch® 360（T568B）個性化模塊
  DSP-PM19A	SYSTIMAX® VisiPatch® 360（T568A）個性化模塊
  DSP-PM17B	TYCO/AMP 610XC 連接器（T568B）個性化模塊
  DSP-PM17A	TYCO/AMP 610XC 連接器（T568A）個性化模塊
  DSP-PM16B	LEVITON 110（T568B）個性化模塊
  DSP-PM16A	LEVITON 110（T568A）個性化模塊
  DSP-PM15B	ADC/KRONE 高頻帶（T568B）個性化模塊
  DSP-PM15A	ADC/KRONE 高頻帶（T568A）個性化模塊
  DSP-PM14B	ADC/KRONE ULTIM8（T568B）個性化模塊
  DSP-PM14A	ADC/KRONE ULTIM8（T568A）個性化模塊
  DSP-PM13B	SIEMON S210（T568B）個性化模塊
  DSP-PM13A	SIEMON S210（T568A）個性化模塊
  DSP-PM12B	PANDUIT GIGAPUNCH（T568B）個性化模塊
  DSP-PM11B	Gerard Industries CP GigaPro（T568B）個性化模塊
  DSP-PM11A	Gerard Industries CP GigaPro（T568A）個性化模塊
  DSP-PM10B	SYSTIMAX® 110（T568B）個性化模塊
  DSP-PM10A	SYSTIMAX® 110（T568A）個性化模塊
  DSP-PM06	兩個用于測試永久鏈路的 Cat 6 集中式個性化模塊。使用這些模塊可以測試 Cat 6/5e/5 和 Cat 3 鏈路。

  支持

  型號/名稱	說明
  GLD-DTX	1 year of Gold Support coverage for the DTX CableAnalyzer and Smart Remote
  GLD-DTX-3YEAR	3 years of Gold Support coverage for the DTX CableAnalyzer and Smart Remote
  GLD-DTX-M	DTX-1800-MS 或 DTX-1200-M 的一年金牌支持涵蓋主機、智能遠端、DTX-MFM2 多模光纖模塊套裝（也可選擇三年金牌支持：GLD3-DTX-M）。
  GLD-DTX-MS	DTX-1800-MS 或 DTX-1200-MS 的一年金牌支持涵蓋主機、智能遠端、多模和單模光纖模塊套裝（也可選擇三年金牌支持：GLD-DTX-MS-3YR）。
  GLD3-DTX-M	3 years of Gold Support coverage for DTX-1800-M or DTX-1200-M which includes Mainframe, Smart Remote and a set of DTX-MFM2 Multimode Fiber Modules
  GLD-DTX-MO	DTX-1800-MO 的一年金牌支持涵蓋主機、智能遠端、多模光纖套裝和 OTDR 模塊（也可選擇三年金牌支持：GLD-DTX-MO-3YR）。
  GLD-DTX-MSO	DTX-1800-MSO 的一年金牌支持涵蓋主機、智能遠端、多模和單模光纖模塊套裝和 OTDR 模塊（也可選擇三年金牌支持：GLD-DTX-MSO-3YR）。
  GLD-DTX-FIBERMOD	提供一年金牌支持的 DTX Fibermodule 套裝型號：DTX-MFM2、DTX-GFM2 或 DTX-SFM2（也可選擇三年金牌支持： GLD-DTXFMOD-3YEAR）。
  GLD-DTX-OTDR	DTX-OTDR-QMOD 和 DTX-OTDR-KIT - 的一年金牌支持僅涵蓋 OTDR 模塊。如需獲得 DTX-QUAD-OTDR 的金牌支持權益，您必須購買 GLD-DTX-OTDR 和 GLD-DTX 才能同時涵蓋 OTDR 和 DTX 主機（也可選擇三年金牌支持： GLD-DTX-OTDR-3YR）。
  GLD-DTX-KIT	適用于 DTX-10GKIT 或 DTX-AXKIT 的 1 年金牌支持權益



  規格

  線纜類型 標準鏈路接口適配器	屏蔽和非屏蔽雙絞線對（STP、FTP、SSTP 和 UTP）LAN 布線： TIA 4、5、5E、6 和 6A 類：100Ω ISO/IEC C 級和 D 級 ：100Ω 和 120Ω ISO/IEC E、F 和 FA 級:100 Ω Cat 6A/EA 級永久鏈路適配器 TIA Cat 3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 永久鏈路 Cat 6A/EA 級通道適配器 TIA Cat 3、4、5、5e、6、6A 和 ISO/IEC C、D、E 和 EA 級通道
  測試標準	TIA3、5e、6 和 6A 類，依據 ANSI/TIA-568-C.2 TIA 5 類（1000base-T），依據 TIA TSB-95 TIA 6 類，依據 TIA/EIA-568B.2-1 TIA TSB-155（僅 DTX-1800） ISO TR 24750 （僅 DTX-1800） ISO/IEC 11801C、D 和 E Ea 和 F（僅 Ea、F 和 Fa DTX-1800）級 EN 50173C、D、E、 EA 和 F （僅 Ea、F 和 Fa DTX-1800）級 ANSI TP-PMD IEEE 802.3 10base-T、100base-TX 和 1000base-TX IEEE 802.3an 10base-T
  自動測試速度	完整的雙向 6 類雙絞線對鏈路自動測試在 9 秒之內即可完成 完整的雙向 6A 類 ISO/IEC F 級鏈路自動的測試在22秒之內即可完成
  所支持的測試參數	（測試參數及測試的頻率范圍由所選擇的測試標準所決定） 布線圖 長度 傳輸延遲 延遲時差 直流環路阻抗 插入損耗（衰減） 回波損耗（RL）、遠端回波損耗 近端串?dāng)_、遠端近端串?dāng)_ 衰減串?dāng)_比（ACR-N）、遠端衰減串?dāng)_比 ACR-F（ELFEXT）、遠端 ACR-F  綜合 ACR-F（ELFEXT）、遠端綜合 ACR-F  綜合近端串?dāng)_、遠端綜合近端串?dāng)_ 綜合 ACR-N、遠端綜合 ACR-N  綜合外部近端串?dāng)_（PS ANEXT） 綜合外部衰減遠端串?dāng)_比（PS AACR-F）
  線纜音頻發生器	產生可被例如 Fluke Networks IntelliTone 探頭等音頻探頭檢測到的音頻。在所有線對上產生音頻。所有線對頻率范圍：音頻的頻率范圍：440 Hz 至 831 Hz
  顯示屏	對角線長 3.7 英寸（9.4 厘米），寬 240 點，高 320 點，偽彩，帶背景燈的透射型 LCD。
  輸入保護	能經受持續的電話電壓和 100 mA 的過流。偶爾的 ISDN 過壓不會造成儀器損壞
  箱包	由減震材料包覆成型的耐沖擊性塑料箱
  體積	主機與智能遠端：8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米 x 6 厘米），額定
  重量	2.4 磅（1.1 千克），標稱（無適配器或模塊）
  操作溫度	32°F 至 104°F（0°C 至 40°C）
  貯存溫度	-4°F 至 104°F（-20°C 至 60°C）
  工作相對濕度（% RH 無冷凝）	32°F 至 95 °F (0°C 至 35°C):0 % 至 90 % 95°F 至 113°F (35°C 至 45°C): 0 % 至 70 %
  振動	隨機，2 g，5 Hz -500 Hz
  沖擊	1 米跌落試驗（無論是否帶有模塊和適配器）
  安全	CSA C22.2 No. 1,010.1：1992 EN 61010-1 第 1 版修訂 1，2
  污染等級	IEC 60664 中描述的 2 級污染，遵守 IEC 60950 “信息技術設備安全性，1999” 標準
  海拔	工作時：4000 米；貯存時：12000 米
  EMC	EN 61326-1
  電源	主機與遠端：鋰離子電池組，7.4 V, 4000 mAh 典型的電池壽命：12 至 14 小時 充電時間（關機狀態） ：4 小時（低于 40 °C） 交流適配器/充電器，美國版：線性電源; 輸入交流電壓 108 V 到 132V ，60 Hz；輸出直流電壓 15 V，1.2 A 交流適配器/充電器，國際版：開關電源；輸入交流電壓 90 V 到 264 V ， 48 至 62 Hz；輸出直流電壓15 V，1.2 A （隔離輸出） 主機中存儲單元備用電池：鋰電池 鋰電池典型壽命：5 年 在 0 °C 至 45 °C （32°F 至 113°F）溫度范圍外，電池不會充電。在 40 °C 至 45 °C （104°F 至 113°F）溫度范圍內，電池充電效率會降低。
  所支持的語言	英國、法國、德國、西班牙、葡萄牙、意大利、日語、簡體中文、繁體中文、韓語、俄語、捷克語、波蘭語、瑞典語、匈牙利語。
  校驗	維修中心校驗周期為一年
  性能規格	注：所有雙絞線對布線測試的技術指標都適用于 100 Ω 電纜。關于其它阻抗電纜測試性能的信息，請聯系 Fluke Networks。
  基線精度	超過 IEC 61935-1/Ed. 標準要求的 IV 級精度3。
  6A 類/ EA級鏈路測試模式（向下兼容）	DTX 電纜分析儀遠超過 ANSI/TIA-1152 和 IEC 61935-1/Ed. 3 標準要求的 III 級精度
  F 級鏈路測試模式	DTX-1800 達到或超過 IEC 61935-1/Ed. 標準要求的 IV 級精度3。
  雙絞線對布線長度	（長度指標不包含電纜 NVP 值的不確定性）
  參數	單端測試 雙端測試（主測試儀和遠端測試儀）
  范圍	單端測試：800 米（2600 英尺） 雙端測試（主測試儀和遠端測試儀）：150 米（490 英尺）
  分辨率	單端測試：0.1 米或 1 英尺 雙端測試（主測試儀和遠端測試儀）：0.1 米或 1 英尺
  精度	單端測試：± （1 米 4%） 雙端測試（主測試儀和遠端測試儀）：± （1 米 4%）
  延遲時差
  參數	雙絞線對布線
  范圍	0 ns 至 100 ns
  分辨率	1 ns
  精度	± 10 ns
  直流環路電阻測試
  參數	雙絞線對布線
  范圍	O Ω 至 53Ω
  分辨率	0.1 Ω
  精度	± (1 Ω 1%)
  過載恢復時間	過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。



  金牌產品支持

  有了 DTX CableAnalyzer 的金牌支持，您可以最大程度地從所購買的 EtherScope 中獲益，保證得到更高的投資回報。您將會最大程度地減少停機時間，問題會得到更快解決，并且可以得到所有資源的支持。

  DTX CableAnalyzer 和 DTX 光纖模塊的金牌服務都包括哪些內容？

  年度校準和返廠翻新 — 要滿足 ISO 9001 標準的合規性，需要進行年度設備校準。對您的 DTX CableAnalyzer 和光纖模塊進行校準，對于確保測試光纖網絡的精度至關重要。我們的校準程序符合 ISO-9001 標準，旨在認證您的 DTX 和光纖模塊滿足所有公布的技術指標。要在校準期間借用替代設備（大部分地區可行），我們建議您在所需校準日期之前的 6 周即安排預約。如果無須借用替代設備或無法提前安排校準，可為金牌客戶優先安排校準并提前收到校準設備。一般的校準周轉時間為 5 個工作日。 我們將根據出廠技術指標對您的 DTX 設備和光纖模塊進行精確校準（并提供校準證書，如果支付一定費用，還可根據提供的資料對校準進行追蹤），使用正品的 OEM 修理件進行維修（如有必要），升級到所有最新軟件和固件，然后進行清理，并對性能進行檢驗。另外，我們還將對您的 DTX 附帶的所有附件進行測試，如發現故障或缺陷，將對其進行更換。

  維修和借用設備 — 如果您的 DTX 或光纖模塊出現故障，我們以“次日送達”的方式為您快遞一個借用設備，保持您的工作正常運轉。我們將通過“第一后備”優先免費維修您的 DTX 或光纖模塊，并更換存在缺陷的附件，然后寄還給您，所有運輸費用由 Fluke Networks 承擔。

  附件更換 — 有些附件對于電纜測試和認證至關重要。如果您的 DTX 型號所附帶的任何附件被我們的技術支持中心認定為存在缺陷或故障，我們將為您免費更換。在滿足上述條件的情況下，通用永久鏈路適配器和模塊每年只允許更換一套。

  所涵蓋的配件包括：

  • 電池 • 通道適配器 • DSP-PM06 個性化模塊 — (每年一套)
  • 充電器 • 電纜 • 便攜包 em>• 鏈路適配器 — （每年一套）

  實時訪問 24 x 7 技術支持 — 延伸您的雇員的專門技術。金牌支持服務包括優先使用我們世界一流的技術支持中心（TAC）。我們分布在華盛頓州西雅圖和荷蘭埃因霍溫的技術支持中心擁有眾多全職的高級技術專家，可隨時為您解答復雜的故障排除問題，包括周末和夜間，為您提供只有金牌會員才能享受的服務，例如：測試設置和儀器配置、光纖測試和基準設置、測試結果解釋，包括曲線結果分析。讓我們幫助您從購買的 DTX 和 光纖模塊中獲得最大效益，并理解您所看到的結果。

  DTX 金牌支持會員培訓 — 您的員工無需離開現場即可參加在線培訓，這對于您來說是個不可多得的工具。金牌支持會員可訪問多個獨享的在線培訓模塊。

  自由訪問我們的知識庫 — 您將擁有一個開放門戶，可訪問我們多年客戶服務積累的寶貴專有信息。其中還包括由我們的專家編寫的非常有用的技術文章。

  會員促銷 — 擁有了會員資格，您就可以參加“僅限會員”的促銷活動其中包括產品折扣，以優惠價格選購翻新的設備，以及其它難以置信的促銷。

  使用金牌支持服務，我們保證您可以從您的 DTX CableAnalyzer 和光纖模塊中得到更大的收益。要獲得完全支持，必須購買主機和光纖模塊的金牌支持服務。



  認可

  900 MHz 和 F 級（ Cat7）制造商的認可
  最高端的 DTX CableAnalyzer （DTX-1800）支持最高達 900MHz 的測試。此擴展帶寬支持 ISO F 級鏈路以及新興的標準，例如基于雙絞線布線的 10 千兆以太網。它還使您能夠認證其它應用的鏈路，如雙絞線視頻分布系統。市面上沒有任何測試儀能夠像它一樣讓您的投資長期保值，同時還滿足目前的 Cat 5e/6 規范。

  廠商是您所作測試決定時不可分割的一部分。為了支持他們的保修，您的認證測試必須使用經過批準的工具執行，這樣才能確保客戶完全滿意。

  Fluke Networks 提供的 DTX 系列測試儀均在多家業界領先的配線制造商的實驗室經過嚴格的測試。單擊下面的供應商徽標查看認可證。


  ADC	AMP NETCONNECT	Ackermann
  Addison	BKS	BTR IT Connect
  Brand-Rex	CTI Netzwerksysteme	Corning
  Datwyler	Furukawa	HCS
  HellermanTyton	Hitachi Cable	Hubbell
  Infra+	Kerpen	NCS
  Nordx/CDT	Panduit	R&M
  Setec	Siemon	Surtec
  SYSTIMAX	TKM	Telegartner
  TSUKO




  這些 F 級（Cat 7）認證認可與 Cat 5e （D 級）和 Cat 6（E 級）鏈路和信號的認證相輔相成。 點擊供應商名稱查看認可信

  AMP Connect	BKS	CTI Netzwerksysteme
  Corning	Datwyler	Kerpen
  Siemon
