產品簡介

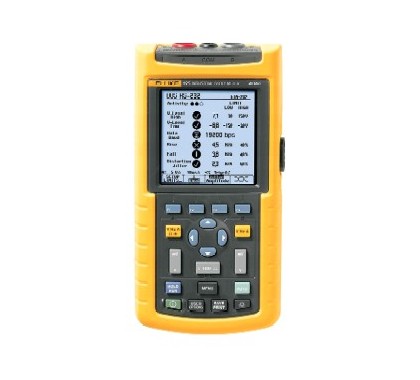

ScopeMeter® 125：擁有 120 系列示波表的全部功能，同時還包括工業總線運行狀況測試功能和高級電源測量功能 120 系列示波表精巧緊湊，結實耐用，是工業故障處理和安裝應用場合的理想解決方案。 125 系列示波表是在 Fluke 120 系列示波表基礎上發展而來的，擁有 124 系列示波表的全部功能，同時還能測量和分析常見工業總線上的信號質量。
Fluke 125 的額外功能
Fluke 125 是在 Fluke 124 基礎上發展而來的，擁有后者的全部功能和特性。 更重要的是，總線運行狀態模式允許用戶分析工業總線和網絡中的信號質量，并比較所測得的信號是否符合標準信號要求。
本部分專門介紹 125 系列示波表的總線運行狀況測試功能。 如需詳細了解常見的測試功能，請參見 Fluke 124 頁面 – 單擊此處。
對于需要維修工業機器以及與機器相連的工業網絡的維修工程師而言，F(xiàn)luke 125 是一款不可多得的示波表。 Fluke 125 不但擁有 Fluke 124 的所有功能，而且還提供了下列功能：
- 總線運行狀況模式可以測量工業總線和網絡（如 CAN 總線、Profi 總線、RS-232 等）中的電氣信號，并明確地指示信號是“良好”、“微弱”還是“很差”。 Fluke 125 可在電氣信號通過網絡傳輸時驗證電氣信號的質量。 它檢查信號的電平和速度、傳輸時間以及失真，然后與相應的標準值進行比較，從而幫助用戶找出錯誤，如不正確的電纜連接和端接器等。 它能幫助用戶找出錯誤的根源，以防通信中斷。 支持所有常見的工業網絡類型！
|
此外，125 還可以為單相系統、平衡式三相系統、諧波模式等提供高級電源測量。 如需了解這些電氣測試的詳細信息，請參見 Fluke 125 的相關描述（與 120 系列一樣）。單擊此處
| 技術指標 |
| 帶寬 |
|
| 采樣率： |
| |
2.5 GS/s 重復采樣 |
| |
25 MS/s 單次采樣 |
|
| 總線運行狀況測試功能 |
| 總線運行狀況測試： |
| |
使用自動測量和分析功能檢驗工業總線系統的電氣參數。 除此之外，還提供了眼圖模式以便用戶對信號質量進行直觀檢查。 |
|
| 參數分類： |
| |
默認值： |
| • |
完全在限制值范圍內 = ‘良好’ |
| • |
在限制值的指定百分比范圍內 = ‘微弱’ |
| • |
超出限制值 = ‘極差’ |
| |
限制值（設為默認值）基于所選總線類型的工業標準值或用戶設定的值。 |
|
| 支持的總線系統： |
| • |
AS-i (EN50295, 166 kb/s)； |
| • |
CAN-bus（ISO-11898，最大 1 Mb/s）； |
| • |
Interbus S (EIA-485, 500 kb/s); |
| • |
ControlNet（61158 類型 2，5Mb/s）； |
| • |
Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）； |
| • |
Foundation Fieldbus H1（61158 類型 1，31.25 kb/s）； |
| • |
Profibus DP（EIA-485，最大 10 Mb/s）； |
| • |
Profibus PA（61158 類型 1，31.25 kb/s）； |
| • |
Ethernet 10base2（同軸電纜）； |
| • |
Ethernet 10baseT (UTP, 10 Mb/s)； |
| • |
RS-232（EIA-232，最大 115 kb/s）； |
| • |
RS-485（EIA-485，最大 10 Mb/s）； |
| • |
用戶定義的單根導線或平衡式系統。 |
|
| 模式： |
| • |
波形參數分析、自動讀數和參數檢驗（良好/微弱/極差）；測試限制值基于工業標準或由用戶設定。 |
| • |
眼圖顯示模式。 |
|
| 測量參數（如果適用）： |
| • |
波特率， |
| • |
上升時間， |
| • |
下降時間， |
| • |
上限， |
| • |
下限， |
| • |
偏壓水平， |
| • |
信號幅度， |
| • |
失真， |
| • |
抖動。 |
|
| 眼圖顯示模式： |
| |
根據顯示暫留時間，顯示總線信號波形。 用戶可以修改 Timebase（時基）和衰減設置。 |
|
| 額外的電源測量功能（僅限 Fluke 125） |
| 測量類型： |
| • |
瓦特， |
| • |
VA， |
| • |
VAR， |
| • |
功率系數 (PF) |
|
| 電源配置： |
|
| 電壓測量 |
|
| 最高安全工作電壓 |
| |
通道 B；使用 i400s（隨附）或其它兼容電流鉗表 |
|
| 電流鉗表或分流靈敏度： |
| |
0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。 |
|
| 諧波模式（僅限 Fluke 125） |
| |
| |
將波形信息轉換成諧波顯示（使用 FFT 處理），其中顯示第 1 個（最多至第 33 個）諧波的相對振幅 |
|
| 分析波形： |
| |
自動生成電壓波形（通道 A）、電流波形（通道 B）或功率（通道 A x 通道 B）。 |
|
| 諧波頻率范圍： |
| |
DC 可達第 33 個諧波（基本型最高 60 Hz）； |
| |
DC 可達第 24 個諧波（基本型最高 400 Hz）。 |
|
| 顯示 |
| |
圖形顯示第 1 個（最多至第 33 個）諧波和 DC；相對于基本型的振幅以 % 為單位進行顯示 |
|
| 測量： |
| |
各個諧波的相對振幅； |
| |
THD，單位：%r 或 %f。 |
|
| 型號名稱 |
描述 |
| Fluke 125 |
具有總線運行狀況測試功能的工業示波表 (40 MHz)
所有型號包括：
- STL120 屏蔽型測試線套件
- HC120 鉤夾
- BB120 屏蔽型 BNC 接頭
- AC120 鱷魚夾
- PM8907 電池充電器/線路電壓轉換器
- BP120MH - NiMH 電池組（已安裝）
- 入門手冊
- 多語種用戶手冊光盤
|
Fluke 124/125 還包括：
Fluke 125 型號還隨附了以下物品：
|
| Fluke 125/S |
具有總線運行狀況測試功能的工業示波表 (40 MHz)，隨附 SCC120 套件
SCC120 套件包括：
- C120 硬盒
- OC4USB 接口電纜
- SW90W FlukeView 示波表軟件
|
|
|
|
有關 Fluke 120 系列所有產品型號的概述，請單擊此處。
|
 |
| IAQ_PSR |
| PV350 |
Pressure Vacuum Module |
| 機套和掛件 |
| C120 |
硬質便攜箱 |
| C125 |
儀表軟攜包 |
| C75 |
附件包 |
| MC6/50 |
MeterCleaner™ 紙巾 |
| 電流鉗 |
| 80i-110s |
交/直流電流鉗 (100 A) |
| i30s |
AC/DC 電流鉗表 |
| i3000s Flex-36 |
AC 電流鉗型表 |
| i310s |
電流儀表 |
| CS20MA |
電流分流，4~20 mA，30V CAT III |
| i1000s |
交流電流探頭 (1000 A) |
| i1010 |
交/直流電流鉗 (1000 A) |
| i200s |
交流電流鉗 (200 A) |
| i3000s |
交流電流鉗 (3000 A) |
| i3000s Flex-24 |
AC 電流鉗型表 |
| i400s |
|
| i410 |
交/直流電流鉗 (400 A) |
| i5S |
AC 電流鉗表 |
| 溫度 |
| 80PK-22 |
浸入式溫度探頭 |
| 80PK-24 |
氣體溫度探頭 |
| 80PK-26 |
錐形溫度探頭 |
| 80PK-3A |
表面探頭 ( K 型) |
| 80PK-8 |
管夾式溫度探頭 ( K 型 ) |
| 80T-150UA |
通用溫度探頭 (適用于 DMM) |
| 80TK |
熱電偶模塊 ( K 型) |
| 電池，充電器和適配器 |
| BP120MH |
|
| BHT190 |
一套三個分線適配器，允許將探針連接至常用工業接頭系統的任何導線或針腳：RJ-45、DB-9 和 M12 |
| PM8907 |
電源適配器/電池充電器 |
| 選件 |
| BB120 |
BB120 帶護套的橡膠插頭至雌頭BNC的適配器 |
| PM9091 |
同軸 BNC 電纜套件，彩色編碼，每套 3 根，每根 1.5 米 |
| PM9092 |
同軸 BNC 電纜套件，彩色編碼，每套 3 根，每根 0.5 米 |
| SCC120 |
超值套件，適用于Fluke 120 系列示波表 |
| SCC128 |
汽車排障工具包（120 系列） |
|
| 電纜和硬件 |
| OC4USB |
OC4USB |
| PAC91 |
打印機適配器電纜 |
| 軟件 |
| SW90W/034 |
FlukeView 示波表軟件 |
