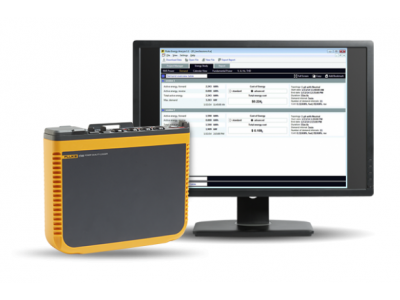

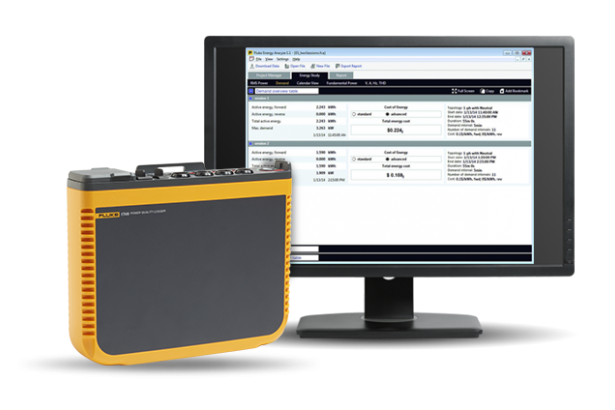

Fluke 1742、1746 和 1748 在線可移動式電能質量記錄儀可讓您輕松快速地實時訪問做出重要電能質量和能量決策所需的數據。
Fluke 1740 系列在線可移動式電能質量記錄儀，體積小巧，堅固耐用，專為需要靈活地排除故障、量化能量利用率和分析配電系統的技術人員和工程師特別設計。Fluke 1740 系列在線可移動式電能質量記錄儀完全符合國際電能質量標準（如 IEC 61000-4-30），并且能夠同時記錄最多 500 個參數，還能夠捕獲事件，可以幫助您比以往更容易地找出間歇性或難以發現的電能質量問題。隨附的 Energy Analyze Plus 軟件可根據國內和國際標準（如 EN 50160 和 IEEE 519）迅速評估進戶線、變電站或負載處的電能質量。
借助優化的用戶界面、柔性電流探頭和智能測量驗證功能，您可以通過數字驗證和糾正連接錯誤，使得設置比以往更方便，降低測量不確定性。使用無線連接 (WiFi) 直接在現場查看數據，盡可能地減少您在潛在危險環境中的逗留時間，并減少穿戴個人防護裝備的麻煩。
Fluke 1748 在每個平均時段可記錄 500 多個不同的參數。這可讓您詳細分析電能質量，并將事件與詳細波形數據相關聯，從而幫助確定干擾的根本原因。對于基本電能質量記錄，F(xiàn)luke 1746 可捕獲所有相關電能參數，進行節能研究和電網規劃，并提供了一個升級到 1748 的選項。對于簡單的負載和能量研究，F(xiàn)luke 1742 以堅固耐用的包裝提供出色的性能，并可以升級到 1746 功能或完整的 1748 功能。
| 精度 | ||||
| 參數 | 量程 | 分辨率 |
參考條件下的內在準確度 （讀數的 % + 量程的 %） |
|
| 電壓 | 1000 V | 0.1 V | 標稱電壓的 ±0.1 %1，2 | |
| 電流：直接輸入 | i17xx-flex 1500IP 24 1500 A | 150 A | 0.01 A（最小值1.5A）3 | ±(1% + 0.02%) |
| 1500 A | 1 A | |||
| i17xx-flex 3000IP 24 3000 A | 300 A | 0.01 A（最小值3.0 A）3 | ±(1% + 0.03%) | |
| 3000 A | 0.1 A | |||
| i17xx-flex 6000IP 36 6000 A | 600 A | 0.01 A（最小值6.0 A）3 | ±(1.5% + 0.03%) | |
| 6000 A | 0.1 A | |||
| i40s-EL 電流鉗 | 4 A | 1 mA | ±(0.7% + 0.02%) | |
| 40 A | 10 mA | |||
| 頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%)2 | |
| 輔助輸入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | |
| 電壓最小值/最大值 | 1000 V | 0.1 V | 標稱輸入電壓的 ±0.2 %1 | |
| 電流最小值/最大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | |
| 電壓 THD | 1000% | 0.10% | ± 2.5% | |
| 電流 THD | 1000% | 0.10% | ± 2.5% | |
| 2 至 50 次電壓諧波 | 1000 V | 0.1 V |
≥ 1 V：讀數的 ± 5% < 1 V：±0.05V |
|
| 2 至 50 次電流諧波 | 由附件定義 | 由附件定義 |
≥ 電流量程的 3%：讀數的 ± 5% < 電流量程的 3%：量程的 ± 0.15% |
|
| 閃變 P LT，PST | 0 至 20 | 0.01 | 5% | |
| 電流探頭精度 | |||||
| 參數 | 影響量 | iFlex1500IP-24 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功電能 Ea | |||||
| 視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在電能 Eap | |||||
| 無功功率 Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 無功電能 Er | |||||
| 功率因數 PF | - | ±0.025 | |||
| 位移功率 | |||||
| 因數 DPF/cosΦ | |||||
|
其他不確定度 （以量程百分比表示） |
V P-N>250 V | 0.015% | 0.023% | 0.023% | 0.015% |
|
1 在 100 V 至 500 V 范圍內；也被稱為 Udin 2 0 °C - 45 °C 范圍內：內在精度 x 2，0 °C - 45 °C 范圍外：內在精度 x 3 3 詳細信息請查閱操作員手冊 參考條件： 環境：23 °C ± 5 °C，儀器運行至少 30 分鐘，無外部電場/磁場，相對濕度 < 65 % 輸入條件：Cosφ/PF=1，正弦信號 f=50 Hz/60 Hz，電源 120 V/230 V ±10 %。 電流和功率技術指標：輸入電壓?jiǎn)蜗啵?20 V/230 V 或三相 wye/delta：230 V/400 V 輸入電流：電流 > 電流量程的 10 % 夾鉗初級導體或中心位置的 Rogowski 線圈 溫度系數：28 °C 以上或 18 °C 以下時，每攝氏度增加 0.1 x 指定精度 |
|||||
| 電氣技術指標 | |
| 電壓量程 |
使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V MA-C8 和使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) |
| 功耗 | 最大為 50 VA（使用 MA-C8 適配器供電時最大為 15 VA） |
| 能效 | ≥ 68.2%（符合能效規范） |
| 最大空載損耗 | < 0.3 W（僅當使用 IEC 60320 輸入時） |
| 主電源頻率 | 50/60 Hz ± 15% |
| 電池 | 鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換） |
| 電池供電的運行時間 | 通常 4 小時 |
| 充電時間 | < 6 小時 |
| 數據采集 | |
| 分辨率 | 16 位同步采樣 |
| 取樣頻率 | 50/60 Hz 時為 10.24 kHz，與電源頻率同步 |
| 輸入信號頻率 | 50/60 Hz（42.5 至 69 Hz） |
| 接線方式類型 |
1- Φ、1- Φ IT、分相、3- Φ 三角形、3- Φ Y-形、3- Φ Y-形 IT、3- Φ Y-形平衡 、3- Φ Aron/Blondel（2 元三角形）、3- Φ 三角形開放臂腳、僅電流（負載研究） |
| 數據存儲 | 內部閃存（用戶無法更換） |
| 內存容量 | 典型值：20 個為期 4 周、間隔為 1 分鐘和 500 個事件的記錄會話 |
| 基本間隔 | |
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
| 平均間隔 | 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘 |
| 平均時間最小/最大值 | 電壓、電流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms） |
| 需求間隔（能量?jī)x表模式） | |
| 測量的參數 | 電能量（Wh、varh、VAh）、PF、最大需量、電能成本 |
| 間隔 | 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 |
| 電能質量測量 | |
| 測量的參數 |
電壓、頻率、不平衡、電壓諧波、THD V、電流諧波、THD A、TDD、 電壓間諧波、TID V、電流間諧波、TID A、閃變、電源信號、上/下偏差 |
| 平均間隔 |
所有參數 10 分鐘 2 小時（長時間閃變 PLT） 150/180 個周期 (3 s) 諧波（要求軟件許可證 IEEE519/REPORT） |
| 各次諧波 |
2 至 50 次諧波 根據 IEC 61000-4-7 分組 用戶可配置 取決于應用：子組（諧波 + 間諧波），分組或僅諧波組 |
| 間諧波 | 1 至 50 次間諧波 |
| 總諧波失真 | 按 50 次電壓諧波計算 |
| 事件 |
電壓：暫降、驟升、中斷，電流：浪涌電流 1748：電源信號、瞬態（低頻） |
| 觸發記錄 |
RMS 曲線圖：每半個電壓和電流周期更新一次的全周期 RMS 記錄最長 11 s（URMS1/2 符合 IEC 61000-4-30） |
| 電壓和電流波形記錄最長 200 ms，10/12 周期 | |
| 電源信號：配置頻率的 10/12 周期 RMS 記錄最長 120s | |
| 浪涌電流 | RMS 曲線圖基于 1/2 周期 RMS 穩態觸發 |
| 閃變 | 符合 IEC 61000-4-15 和 IEEE 1453 |
| 電力線信號 | 兩個用戶定義的頻率，最高 3 kHz |
| PQ 狀況 | 在一個表格中匯總電能質量測量值。提供每個參數的詳細數據 |
| EN 50160 | 符合標準 |
| 可編程 PQ 極限值 | 使用戶定義的極限值符合當?shù)貥?biāo)準 |
| 符合標準 | |
| 諧波 |
IEC 61000-4-7：1 類 IEEE 519（短時間諧波和極短時間諧波） |
| 電能質量 | IEC 61000-4-30 A 類、IEC 62586-1、IEC 62586-2（PQI-A-PI 設備） |
| 功率 | IEEE 1459 |
| 電能質量合規性 | EN 50160 |
| 安全等級 |
一般：IEC 61010-1：污染等級 2 測量：IEC 61010-2-033：CAT IV 600 V / CAT III 1000 V 電源：過電壓類別 IV，污染等級 2 鋰離子電池：IEC 62133 |
| 通訊接口 | |
| USB-A | 通過 U 盤進行文件傳輸，固件更新，最大供電電流：120 mA |
| WiFi | 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制 |
| 藍牙 |
從 Fluke Connect?3000 系列模塊讀取輔助測量數據 （需要受支持的 USB 轉 BLE 適配器或 WiFi/BLE 適配器，檢查可用性） |
| USB-mini | 將數據下載到 PC |
| 電壓輸入 | |
| 輸入通道 | 4 個（相對于零線的三相電壓） |
| 最大輸入電壓 | 1000 Vrms、CF 1.7 |
| 輸入阻抗 | 10 MΩ |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 電壓安全等級 | 1000 V CAT III/600 V CAT IV |
| 電流輸入 | |
| 輸入通道 | 4 個（三相和零線），為連接的傳感器自動選擇模式 |
| 輸入電壓 | 電流鉗輸入：500 mVrms/50 mVrms；波峰系數 2.8 |
|
Rogowski 羅氏線圈輸入：50 Hz 時為 150 mVrms/15 mVrms， 60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭標稱量程內 |
|
| 量程 | 使用細柔性電流探頭 i17XX-flex1500 IP 24 為 1 A 至 150 A/10 A 至 1500 A |
| 使用細柔性電流探頭 i17XX-flex3000 IP 24 為 3 A 至 300 A/30 A 至 3000 A | |
| 使用細柔性電流探頭 i17XX-flex6000 IP 36 為 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL） | |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 輔助輸入 | |
| 輸入通道 | 2 個（模擬與輔助適配器，或同時最多 2 個 BLE 設備） |
| 輸入范圍 | 0 至 ± 10 V dc，或 0 至 ± 1000 V dc（使用可選適配器），1 個讀數/秒 |
| 比例因數 | 格式：mx + b（增益和偏移）用戶可配置 |
|
單位顯示 （2014 年起適用） |
用戶可進行配置（7 個字符，例如 °C、psi 或 m/s） |
| 無線藍牙連接（檢查可用性） | |
| 輸入通道 | 2 |
| 支持的模塊 | Fluke Connect? 3000 系列 |
| 采集 | 1 個讀數/秒 |
| 環境指標 | |
| 工作溫度 | -25 °C 至 +50 °C（-13 °F 至 122 °F）1 |
| 存放溫度 | 無電池：-25 °C - +60 °C (-13 °F - 140 °F)br 有電池：-20 °C - +50 °C (?4 °F - 122 °F) |
| 工作濕度 | IEC 60721-3-3：3K6： |
| -25 °C - +30 °C (-13 °F - +86 °F)：≤ 100 % | |
| 40 °C (104 °F)：55 % | |
| 50 °C (122 °F)：35 % | |
| 工作海拔 | 2000 m（高達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 儲存海拔 | 12,000m |
| 外殼 |
IEC 60529：IP50 IEC 60529：IP65，使用 IP65 防護等級電壓連接器 |
| 測振 | IEC 60721-3-3 / 3M2 |
| 電磁兼容性 |
EN 61326-1：工業 CISPR 11：Group 1，Class A IEC 61000-6-5 發電站環境 韓國 (KCC)：A 類設備（工業廣播和通訊設備） USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備 |
| 通用技術指標 | |
| 保修期 |
儀器和電源：兩年（不包括電池） 附件：一年 校準周期：兩年 |
| 尺寸 | 23.0 cm x 18.0 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in) |
| 重量 | 儀器：1 kg (2.2 lb) |
| 防篡改保護 | 可連接安全電纜（最粗Φ 6mm） |
| 1打開設備之前先將產品預熱到 -10 °C (+14 °F) | |
| i17XX-FLEX1.5KIP 柔性電流探頭技術指標 | |
| 測量量程 | 1 至 150 A 交流電/ 10 至 1500 A 交流電 |
| 探頭電纜長度 | 610 mm (24 in) |
| 探頭電纜直徑 | 7.5 mm (0.3 in) |
| 重量 | 170 g (0.38 lb) |
| 最小彎曲半徑 | 38 mm (1.5 in) |
| 無損電流 | 100 kA (50/60 Hz) |
|
超出工作溫度 范圍的溫度系數 |
讀數的 0.05 %/°C（讀數的 0.028 %/°F） |
| 工作電壓 | 1000 V CAT III, 600 V CAT IV |
| 輸出電纜長度 | 2.0 m (6.5 ft) |
| 探頭電纜材質 | TPR |
| 連接器材質 | POM + ABS/PC |
| 輸出電纜 | TPR/PVC |
| 工作溫度 | 測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) |
| 非工作狀態下溫度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作狀態下的相對濕度 | 15% 至 85% 無冷凝 |
| IP 等級 | IEC 60529：IP65 |
| 保修期 | 1 年 |
