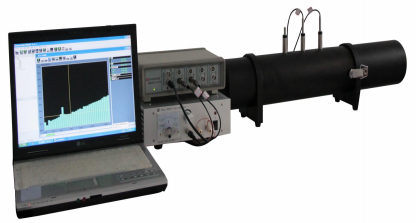

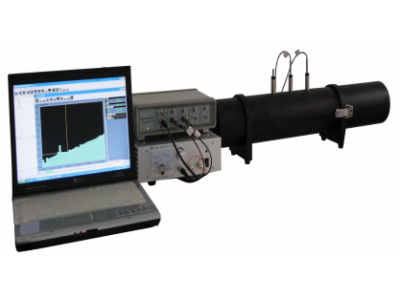

ACE6502 阻抗管吸聲建筑隔聲測量系統由 AWA8551 型阻抗管、AWA5871 型功放、AWA6290B 型多通道噪聲振動分析儀，經過嚴格相位配對的 1/4”傳聲器對及分析軟件組成。可測定法向入射條件下吸聲材料的吸聲系數，較之駐波比法更為快捷。阻抗管根據管徑及用途不同又分為：AWA8551 型阻抗管，AWA8551A 型阻抗管，AWA8551T 型傳遞損失管，AWA8551AT 型傳遞損失管。
ACE6502 阻抗管吸聲建筑隔聲測量系統（4通道） 主要特點
- ■ 符合標準：GB/T 18696.2-2002（ISO 10534-2:1998）《聲學 阻抗管中吸聲系數和聲阻抗的測量 第 2 部分 傳遞函數法》
- ■ 雙傳聲器傳遞函數法和四傳聲器法
- ■ 多種管徑，多種傳聲器間距，測量的頻率范圍寬
- ■ 相位嚴格配對，測量下限頻率低
- ■ 只需小的樣品，樣品安裝及拆卸方便，樣品的后腔可調節
- ■ 測試效率高，測量精度高
- ■ 測量參數齊全，并可以導出及自動生成報告
- ■ 軟件提示信息豐富，用戶可在軟件引導下輕松完成測試
- ■ 可以將不同頻段的吸聲或隔聲特性曲線自動拼接起來
- ■ 可以記憶多條曲線，方便產品改進時進行比較
- ■ 可以求多條曲線的平均值，并畫出平均值曲線
ACE6502 阻抗管吸聲建筑隔聲測量系統（4通道） 技術參數

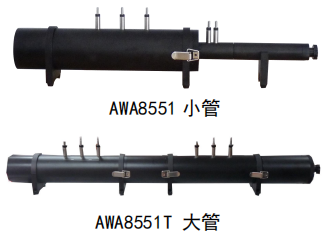

| 型號 |
AWA8551 型
阻抗管（只測吸聲） |
AWA8551T 型
隔聲管（測吸聲+隔聲） |
| 標準 |
吸聲參照 GB/T 18696.2-2002 ISO 10534-2;1998 隔聲量測試標準正在討論 |
| 測試方法 |
傳遞函數法 |
四傳聲器法 |
| 應用范圍 |
現場吸音隔音材料測試和實驗室聲學特性研究 |
| 測試內容 |
吸聲系數、聲反射因素、聲阻抗率、
聲導納率和傳遞函數 |
吸聲系數、聲反射因素、聲阻抗率、
聲導納率、傳遞函數、聲透射系數和
隔聲量 |
| 頻率范圍 |
50 Hz-1.6 kHz
500 Hz-6.4 kHz |
50 Hz-1.6 kHz
500 Hz-6.4 kHz |
| 樣品尺寸 |
100（29） |
100（29） |
| 材質 |
鋁合金 |
| 零吸聲 |
< 10% |
| 硬件需求 |
AWA6290M 多通道信號分析儀 |
AWA6290B 多通道信號分析儀 |
| 軟件需求 |
AWA6290M 信號分析軟件,信號發生器軟件 |

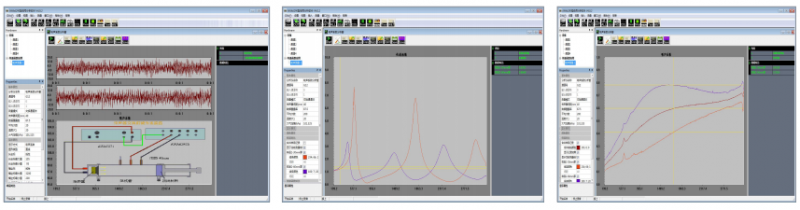

軟件界面
ACE6502 阻抗管吸聲建筑隔聲測量系統（4通道） 設計細節
聲源
- ■ AWA8551 系列阻抗管的聲源采用特殊定制的全頻帶 3.5”揚聲器，具有頻帶寬，功率大等優點。揚聲器與阻抗管之間有減振墊，可以有效的避免激發固體聲。
聲源管
- ■ 采用精密鋁拉伸管，壁厚 9 mm，管壁剛硬光滑，隔聲量大，不會被聲信號激發起振動。采用高精度鏜床加工內外圓，管的橫截面積均勻，與試件管配合良好，保證了氣密性。
試件管
- ■ 試件管內的后板與試件之間的空腔距離可以調節，并有刻度，可以滿足需要一個由試件后的空氣層實現的試件壓力釋放未端。試件管與聲源管之間采用搭扣聯接，方便安裝及拆卸樣品。
測試傳聲器
- ■ 采用經過嚴格相位配對的 1/4“測試電容傳聲器，傳聲器的尺寸小有利測量高頻時的測量準確度，尺寸小還有利于聲中心的準確性。傳聲器與管壁之間有防振密封環，避免了固體聲的影響及聲泄漏。相位、頻響配對可以減小傳遞函數的測量誤差，還可降低測量頻率下限。
信號分析儀
- ■ 采用 AWA6290B 四通道噪聲振動分析儀，四個通道的相位、頻響一致性好，保證傳遞函數的測量準確性。
信號發生器
- ■ 含均衡器的白噪聲信號發生器，每個 1/3 倍頻段的聲壓級可調，保證最佳信噪比
ACE6502 阻抗管吸聲建筑隔聲測量系統（4通道） 配置清單
| |
50Hz-6.4kHz
吸聲測量 |
50Hz-6.4kHz
吸聲及隔聲測量 |
| AWA8551 阻抗管 |
1 套 |
-- |
| AWA8551A 阻抗管 |
-- |
-- |
| AWA8551T 阻抗管 |
-- |
1 套 |
| AWA8551AT 阻抗管 |
-- |
|
| 1/4“測量傳聲器對 |
1 對 |
2 對 |
| AWA14611E 前置放大器 |
2 個 |
4 個 |
| AWA6290L + 雙通道分析儀 |
1 臺 |
-- |
| AWA6290L + 四通道分析儀 |
-- |
1 臺 |
| AWA5871 功率放大器 |
1 |
1 |
| 信號發生軟件 |
1 |
1 |
| 1/3 OCT 分析軟件 |
2 通道授權 |
4 通道授權 |
| FFT 分析軟件 |
2 通道授權 |
4 通道授權 |
| 傳遞函數吸聲系數測量軟件 |
1 |
1 |
| 四傳聲器隔聲測量軟件 |
-- |
1 |
ACE6502 阻抗管吸聲建筑隔聲測量系統（4通道） 測量優點
與駐波管相比
- ■ 傳遞函數法測量精確度高
- 駐波比法它一般通過調節小車來找聲波的波腹和波節，即聲波的峰值和谷值。調節時有人為誤差存在。
- ■ 測量速度快
- 駐波法所發的聲頻率是單頻的，如果要測 50Hz-1kHz 之間的頻率點，它需要測量多次，而傳遞函數法測量它所用的聲波是白噪聲，白噪聲是包含所有頻率點聲波，測量時只需要測量一次就可以測得整個頻段的吸聲系數。
與混響室相比
- ■ 與混響室法相比具有成本低。
- 混響室造價至少幾十萬，而阻抗管十萬左右。
- ■ 體積小便宜攜帶
- 體積小，可以放在實驗室進行材料研究和吸聲測量，也可以拿到戶外進行現場測量。
- ■ 所需材料小
- 混響室法是通過測量混響時間，間接測得材料吸聲系數，因此所需材料必須大于 10 平方米。而阻抗管所需的材料根據管的直徑來確定，一般只需 100mm 和 29mm。
