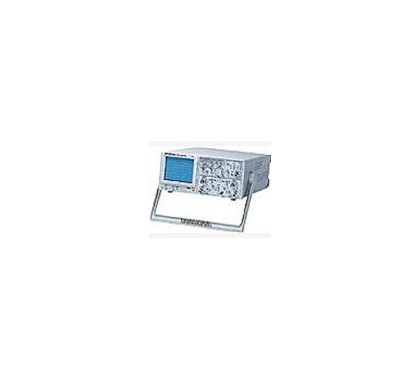

GOS-620FG 模擬示波器

?

產品編號：	99455
品牌：	臺灣固緯
型號：	GOS-620FG
單價：	面議
起訂：	1 臺
供貨總量：	1 臺
發貨期限：	自買家付款之日起 3 天內發貨
所在地：	北京
有效期至：	長期有效
最后更新：	2022-05-25 08:49
瀏覽次數：	117

?

公司基本資料信息

詳細說明

GOS-620FG模擬示波器技術參數：

CRT	類型	6 英寸內附刻度線之方形顯示幕 ; 標線位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分)
	磷光質	P31
	加速器電壓	2 kV
	Z 軸輸出	感度：5Vpp 以上
		最大輸入電壓：30V (DC+AC peak)
		頻寬：DC ~ 2MHz
	極性	Positive-going input decrease
	聚焦控制	自動對焦

信號產生器	頻率范圍	0.1Hz ~ 1MHz ( 7 檔 )
	波型	正弦波, 方波, 三角波
	頻率可調范圍	10：1 or more
	輸出阻抗	50W+10%
	電壓	Over 14Vpp (open circuit) continuous conversion
	電壓	DC offset possible over + 6V when open
	正弦波失真	最大 2% (10Hz ~ 100kHz)
	方波 Unsymmetry	+3% or less (in 1kHz maximum)
	方波上升/下降時間	50W output：120nS or less

垂直系統	感度	5mV ~ 5V/DIV+3%, 1mV ~1V/DIV+5% (using x 5MAG)
	頻寬	DC to 20MHz (x 5MAG：DC to 7MHz)
	上升時間	約 17.5nS (x 5MAG：約 50nS)
	最大輸入	300V (DC+AC peak) at 1kHz
	輸入耦合	AC, DC, GND
	輸入阻抗	約 1MW// 25pF
	垂直模式	CH1, CH2, DUAL(ALT, CHOP), ADD, CH2 INV

水平系統	掃描時間	0.2µS/DIV ~ 0.5S/DIV+3%, (+5% at x 10MAG)
水平系統	最大掃描率	100nS/DIV (20nS 與 50nS/DIV 未校正)

觸發	觸發模式	AUTO, NORM, TV-V, TV-H
	觸發源	CH1, CH2, ALT, LINE, EXT
	觸發斜率	"+" 或 "-"

X-Y 操作	感度	5mV ~ 5V/DIV+4%
	X 軸頻寬	DC ~ 500kHz
	相位差	3º or less from DC ~ 50kHz

信號輸出	觸發訊號輸出	電壓：約 20mV/DIV into 50
		頻：50Hz to 5MHz (-3dB)
		阻抗：約 50W
	校正端子輸出	1kHz 方波, 2Vpp+2%

使用電源	交流 115V/230V + 15%, 50/60Hz

附件	電源線 x 1, 操作手冊 x 1, 探棒 (10:1/1:1) x 2, GTL-101 x 1

尺寸及重量	310(寬) x 150(高) x 455(長) mm；約 8.5 公斤
