HCC-18A 磁阻法測厚儀
1 概述
HCC-18A 磁阻法測厚儀是一種用電池供電的便攜式測量
儀。具有操作簡單、使用方便、穩定性好、測量精度高等特點。
本儀器可以直接測量導磁材料（如：鐵、鎳）表面上的非導磁
覆蓋層厚度（如：油漆、搪瓷、塑料、鋁、銅、鉻、鋅等）。
2 技術參數
1）測量范圍：0μm ~2000μm。
2）示值誤差：±5%。
3）使用環境溫度：0℃～40℃。
4）電源：6F22 電池一節。
5）外形尺寸：172mm×85mm×49mm。
6）質量：370g。
7）最小測量面直徑：F10mm。
8）自動關機：停止測量后，約5 分鐘自動關機。
9）欠電壓報警：當電池電壓過低時，量程指示燈閃爍
點亮。

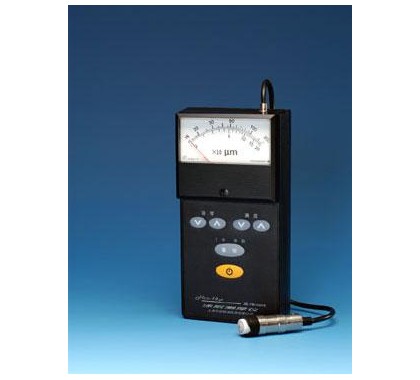

3 儀器外型
1. 探頭 2. 表頭 3. 電源開關 4. 滿度按鍵
5. 調零按鍵 6. 量程選擇按鍵
4 使用方法
1）開啟電源，選擇合適的量程：Ⅰ（0~200μm）或Ⅱ
（150~2000μm）。
2）取一塊未涂（鍍）的或去除涂（鍍）層的，且表面平
整、光潔的被測零件作為基塊。在探頭與基塊之間墊入20μm
（量程Ⅰ）或200μm（量程Ⅱ）的標準試片，按調零∧、∨

鍵調整，使表頭指針示值與標準試片厚度值一致。
3）在探頭與基塊之間墊入200μm（量程Ⅰ）或1500μm
（量程Ⅱ）的標準試片，按滿度∧、∨鍵調整，使表頭指針示
值與標準試片厚度值一致。
4）重復進行2、3 兩項調整，直至指示正確，即可進行實
際測量。
5）停止測量操作后，約5分鐘自動關機。
6）當量程指示燈閃爍時，應調換新電池。
7）為了提高測量精度，當被測涂層厚度較薄時(小于20μ
m)，可直接將探頭壓在基塊上，按調零∧、∨鍵調整使表頭指
針在0μm處。在探頭與基塊之間墊入20μm的標準試片，按
滿度∧、∨鍵調整使表頭指針在20μm處。反復進行上述兩項
調整，直至指示正確，即可進行實際測量。
8）測量微小零件時，建議使用適當的夾具固定被測件，
如下圖所示。
探 頭
被測件
平口鉗
4
5 儀器使用注意事項
1）為了提高測量精度，建議采用不帶涂層的被測件或與
被測件材質相同的試塊作為校準用基準塊。
2）儀器使用完畢，關閉電源，并用軟布清潔測量頭的觸
頭及基準塊，以防銹蝕。
3）電池不宜長久放在電池盒內，以免電池漏液，腐蝕電
池盒。
4）嚴禁敲擊或碰撞探頭，以免影響探頭性能。儀器開機
后，如在一聲長音后自動關機，表明傳感器有故障，需要維修。
5）儀器應防止劇烈振動、撞擊。使用后應擦凈儀器表面
油污放入儀器箱內，妥善保存。
6 成套性
1）HCC-18A 磁阻法測厚儀 1臺
2）基板 1塊
3）試片（20、200、1500μm） 各1片
4）6F22 9V電池 1節
5）產品合格證 1份
6）產品保修卡 1份
7）產品使用說明書 1份
8）儀器箱 1只
9）試片盒 1只
